Пальово-ростверковий фундамент: коли і як робити

Пальово-ростверковий фундамент — це буронабивні бетонні палі, об'єднані зверху залізобетонною балкою-ростверком, на яку спираються стіни. Його обирають для пучинистих глин, високих ґрунтових вод, ділянок з ухилом і легких або середніх будинків, коли глибока стрічка надто дорога, а плита не підходить за рельєфом.

Ідея проста: палі передають навантаження на щільніший шар ґрунту нижче глибини промерзання, а ростверк розподіляє вагу стін між палями. Бетону на такий фундамент іде в 1,5–2,5 раза менше, ніж на стрічку тієї ж глибини, а земляних робіт — у рази менше.

Але в пальово-ростверкового фундаменту є свої вимоги: розрахунок кроку паль, правильне армування ростверку і зазор під ним на пучинистому ґрунті. Нижче — розбір для приватного будинку: коли цей фундамент доречний, як його порахувати, як зробити крок за кроком і де найчастіше помиляються.

Коротко про головне:

• Типова буронабивна паля для приватного будинку — діаметр 200–300 мм, глибина 2–3 м і не менше ніж на 30–50 см нижче глибини промерзання.
• Крок паль під стінами з газоблоку чи цегли — 1,2–2 м, під каркасним будинком — до 2–2,5 м; палі обов'язкові в кутах і на перетинах стін.
• Ростверк на пучинистому ґрунті роблять висячим: між його низом і землею залишають зазор 10–15 см, інакше ґрунт при промерзанні підніме ростверк разом з палями.
• Бетон для паль і ростверку — клас не нижче B20 (М250), армування паль — 3–4 стрижні Ø12 мм, ростверку — 4–6 стрижнів Ø12–14 мм.
• Під пальово-ростверковим фундаментом не зробиш повноцінний підвал, а простір під ростверком доведеться закривати цокольною забіркою.

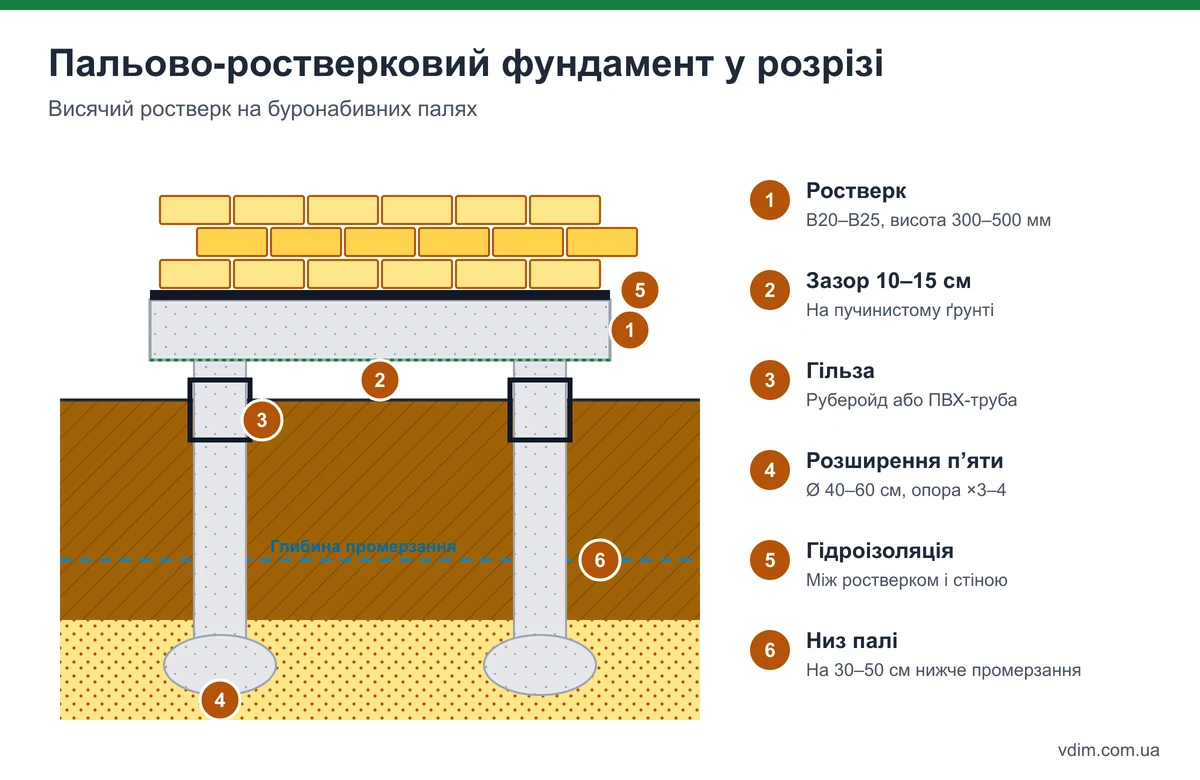

Що таке пальово-ростверковий фундамент

Пальово-ростверковий фундамент — це комбінована конструкція з вертикальних паль у ґрунті та горизонтальної залізобетонної обв'язки-ростверку, що об'єднує їх у єдину систему. Палі працюють на стиск і тертя об ґрунт, а ростверк — на згин, як балка на опорах.

Основні різновиди для приватного будівництва:

• Буронабивні палі — свердловину бурять на місці, вставляють арматурний каркас і заливають бетоном. Найпоширеніший варіант для самобуду.
• Палі з розширенням (технологія ТИСЕ) — внизу свердловини спеціальним буром роблять розширення-п'яту діаметром 40–60 см. Площа опори зростає в 3–4 рази, а палю важче «висмикнути» морозним пученням.
• Гвинтові палі з ростверком — металеві палі закручують, а зверху заливають бетонний ростверк. Докладніше про них — у статті фундамент на гвинтових палях.
• Забивні залізобетонні палі — заводські палі, які забивають копром. Для приватного будинку потрібні рідко: дорога техніка і вібрація.

За положенням ростверку розрізняють висячий (над землею із зазором), на ґрунті (на піщаній подушці) і заглиблений (частково в ґрунті). Для пучинистих ґрунтів правильний лише висячий варіант або ростверк на товстій подушці з непучинистого матеріалу.

Коли обирати пальово-ростверковий фундамент

Пальово-ростверковий фундамент обирають, коли верхні шари ґрунту слабкі або сильно пучинисті, ґрунтові води високі, ділянка має ухил, а будинок легкий або середній за вагою: каркасний, з газоблоку, з дерева на 1–2 поверхи. Для важкого цегляного будинку з залізобетонними перекриттями його треба ретельно рахувати.

Якщо на ділянці сухий пісок і планується підвал — логічніше стрічковий фундамент; як його зробити, описано у статті стрічковий фундамент своїми руками. Якщо ґрунт однорідно слабкий, а будинок важкий — розгляньте монолітну плиту.

Як розрахувати палі і ростверк

Розрахунок пальово-ростверкового фундаменту зводиться до трьох кроків: визначити загальне навантаження будинку, дізнатися несучу здатність однієї палі на конкретному ґрунті й розставити палі так, щоб кожна мала запас. Точний розрахунок робить конструктор за даними геології; нижче — логіка й орієнтири для перевірки проєкту.

1. Порахуйте навантаження — вага стін, перекриттів, даху, снігу, меблів і людей. Для будинку 100 м² з газоблоку це зазвичай 150–250 т, для каркасного — 60–100 т.
2. Визначте несучу здатність палі — вона складається з опору під п'ятою і тертя по боковій поверхні. Паля Ø250 мм завдовжки 2,5 м у суглинку тримає орієнтовно 3–6 т, з розширенням п'яти — в 1,5–2 рази більше.
3. Розділіть навантаження на несучу здатність з коефіцієнтом запасу 1,2–1,4 — отримаєте мінімальну кількість паль.
4. Розставте палі — обов'язково в кутах, на перетинах несучих стін, під колонами й печами, решту — рівномірно з кроком 1,2–2,5 м.
5. Перевірте ростверк — при великому кроці паль ростверк працює як балка з великим прольотом, тому потрібне більше армування або менший крок.

Ширину ростверку роблять не меншою за товщину стіни (з урахуванням звису не більше 1/3 блока), висоту — 300–500 мм залежно від кроку паль і навантаження. Для бетону підійде клас B20–B25; чим відрізняються марки, розібрано в статті яку марку бетону обрати.

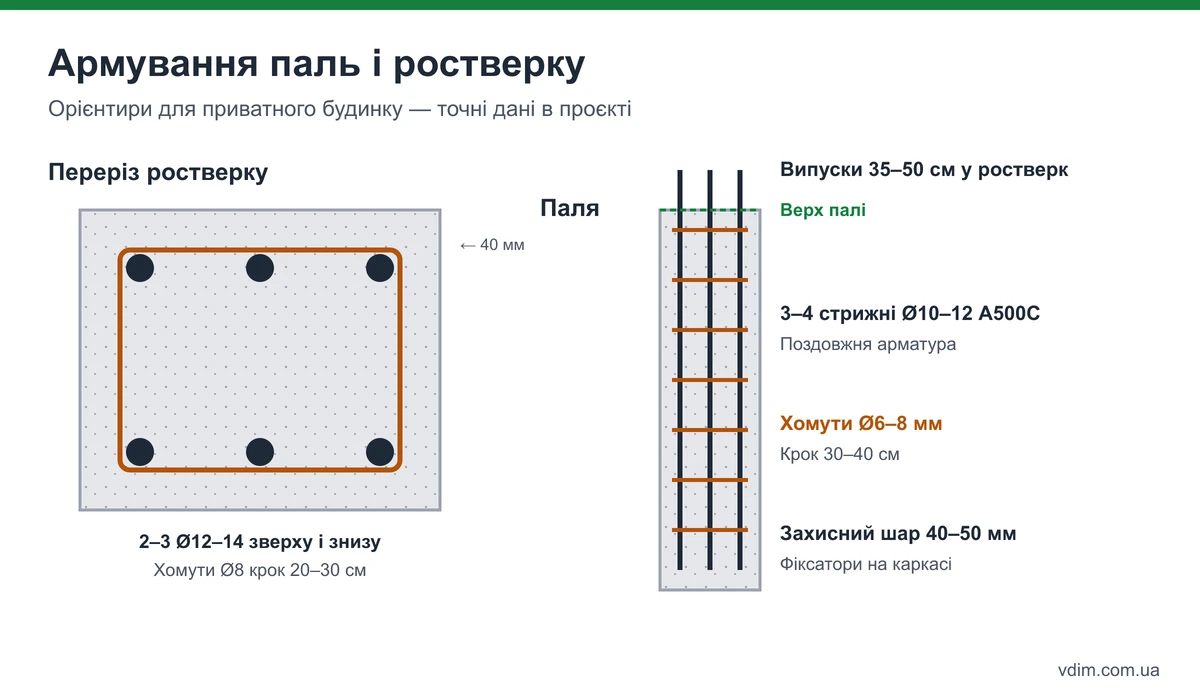

Армування паль і ростверку

Палю армують просторовим каркасом із 3–4 поздовжніх стрижнів Ø10–12 мм класу А500С, зв'язаних хомутами Ø6–8 мм з кроком 30–40 см. Ростверк армують як балку: по 2–3 стрижні Ø12–14 мм зверху і знизу, хомути Ø8 мм з кроком 20–30 см, а над палями й у кутах — із посиленням.

Ключові правила:

• Випуски арматури з паль заходять у ростверк на 30–40 діаметрів стрижня, тобто 35–50 см, і зв'язуються з нижнім поясом ростверку.
• Захисний шар бетону — 40–50 мм у палі й не менше 30–40 мм у ростверку: відкрита арматура іржавіє й руйнує бетон.
• Кути ростверку армують Г-подібними стрижнями з перепуском 50–60 діаметрів — інакше в кутах утворюються тріщини.
• Зварювання арматури А500С допускається, але в'язка дротом надійніша для самобуду: перегрів ослаблює стрижень.
• Верх палі на висоту 30–50 см від поверхні обгортають руберойдом або ставлять в азбестоцементну чи ПВХ-трубу — гладка поверхня зменшує сили морозного пучення по боках.

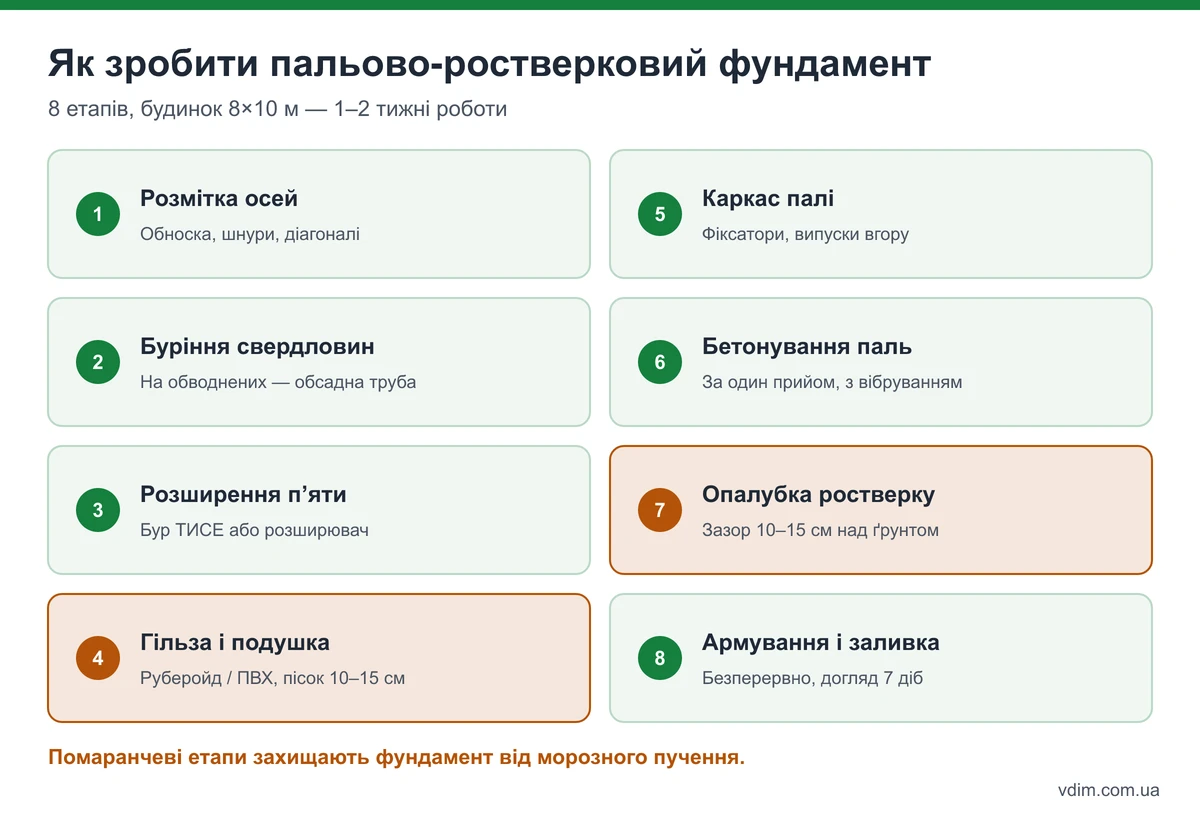

Пальово-ростверковий фундамент своїми руками: покрокова інструкція

Пальово-ростверковий фундамент для будинку 8×10 м бригада з 2–3 людей робить за 1–2 тижні, не рахуючи набору міцності бетону. Основна складність — точність: палі мають стояти по осях стін, а верх ростверку — в одному горизонті з похибкою до 5–10 мм.

1. Розмітьте осі — обноска, шнури, перевірка діагоналей; позначте кілками центри паль.
2. Пробуріть свердловини — ручним або мотобуром на проєктну глибину; на обводнених ґрунтах одразу ставте обсадну трубу, щоб стінки не обсипалися.
3. Зробіть розширення п'яти (за проєктом) — спеціальним буром ТИСЕ або розширювачем, прибравши ґрунт.
4. Встановіть гільзу у верхній частині — руберойд у 2 шари або ПВХ-трубу; на дно засипте 10–15 см піску з трамбуванням.
5. Опустіть арматурний каркас з фіксаторами захисного шару і випусками вгору.
6. Залийте палі бетоном за один прийом, ущільнюючи глибинним вібратором або штикуванням арматурним прутом.
7. Зберіть опалубку ростверку — на пучинистому ґрунті під дно кладуть пінополістирол чи засипку, яку після набору міцності видаляють, щоб утворився зазор 10–15 см.
8. Зв'яжіть каркас ростверку з випусками паль, закладіть гільзи під вводи мереж.
9. Залийте ростверк безперервно, з вібруванням; перші 7 діб поливайте й укривайте бетон.

Опалубку ростверку знімають через 7–14 діб, а зводити стіни можна після набору 70% міцності — орієнтовно через 3–4 тижні при +15…+20 °C.

Як закрити простір під ростверком і утеплити цоколь

Простір між висячим ростверком і землею обов'язково закривають цокольною забіркою, яка не спирається жорстко на ростверк: інакше під будинок задуватиме вітер, сніг і гризуни, а підлога першого поверху стане холодною. При цьому забірка не повинна передавати ґрунту зусилля пучення на ростверк.

Практичні рішення:

• Мілка стрічка-забірка — неглибока стрічка з цегли або блоків на піщаній подушці з деформаційним швом під ростверком (ущільнювач або пінополістирол).
• Утеплена забірка з XPS — плити екструдованого пінополістиролу по периметру, закріплені до ростверку та заглиблені на 30–40 см, з декоративним оздобленням.
• Утеплена відмостка — горизонтальний шар XPS 50–100 мм шириною 80–120 см по периметру зменшує глибину промерзання біля фундаменту. Як її зробити, описано у статті відмостка навколо будинку.
• Продухи — якщо під підлогою є повітряний простір, залиште вентиляційні отвори із сітками, щоб не накопичувалася волога.

Підлогу першого поверху в такому будинку роблять по балках з утепленням 150–200 мм або монолітною плитою, що спирається на ростверк.

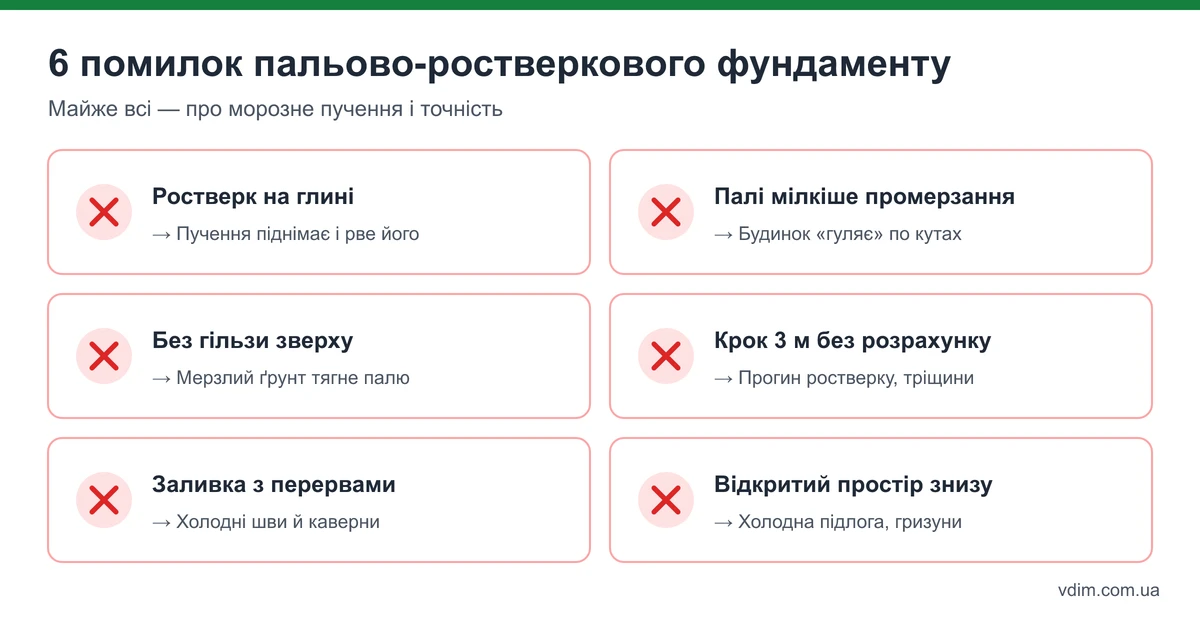

Типові помилки пальово-ростверкового фундаменту

Більшість проблем пальово-ростверкового фундаменту пов'язані з морозним пученням і неточністю: ростверк, залитий прямо на глину, палі мілкіше глибини промерзання, великий крок паль і слабке армування ростверку. Наслідки — тріщини в ростверку, перекіс стін, розриви гідроізоляції.

• Ростверк лежить на пучинистому ґрунті — взимку глина піднімає ростверк, а палі його не утримують; через 2–3 зими з'являються тріщини.
• Палі мілкіше глибини промерзання — пучення виштовхує палі нерівномірно, будинок «гуляє».
• Немає гільзи у верхній частині палі — ґрунт, що змерзся, чіпляється за шорстку поверхню бетону й тягне палю вгору.
• Крок паль 3 м і більше без розрахунку — ростверк прогинається, у стінах з газоблоку йдуть тріщини.
• Бетон заливали по частинах з перервами — у палі утворюються «холодні шви» і каверни.
• Немає гідроізоляції між ростверком і стіною — капілярна волога піднімається в кладку. Матеріали для відсічки — у статті гідроізоляція фундаменту.
• Відкритий простір під будинком — холодна підлога і проблеми з гризунами.

Часті запитання

На яку глибину бурити палі під будинок?

Нижче глибини сезонного промерзання ґрунту на 30–50 см і до шару, що має достатню несучу здатність. Для більшості регіонів України це 1,8–3 м; точну глибину визначають за даними геології, а не лише за картою промерзання.

Чи можна зробити пальово-ростверковий фундамент під цегляний будинок?

Так, але тільки за розрахунком конструктора: цегляні стіни важкі й чутливі до нерівномірних осідань. Зазвичай потрібні палі більшого діаметра з розширенням, менший крок і посилене армування ростверку.

Що краще: буронабивні чи гвинтові палі з ростверком?

Буронабивні палі дешевші в матеріалах і довговічніші в агресивних ґрунтах, гвинтові — швидші в монтажі, їх можна ставити взимку і без мокрих процесів. На ґрунтах з кам'яними включеннями гвинтові палі закрутити складно, а на обводнених пісках буронабивні потребують обсадних труб.

Чи потрібна піщана подушка під ростверк?

Під висячий ростверк подушка не потрібна — потрібен зазор, щоб ґрунт не тиснув на ростверк знизу. Піщану подушку 30–40 см використовують, коли ростверк роблять на ґрунті, і лише на непучинистих або слабо пучинистих ґрунтах.

Висновок

Пальово-ростверковий фундамент — економний і надійний варіант для пучинистих глин, високих ґрунтових вод і ділянок з ухилом, особливо під каркасні будинки й будинки з газоблоку. Його якість визначають три речі: глибина паль нижче промерзання з гладкою гільзою зверху, розрахований крок паль і висячий ростверк із зазором та правильним армуванням. Підвалу в такому будинку не буде, зате фундамент обійдеться дешевше за глибоку стрічку і не боятиметься морозного пучення.
