Перемички над вікнами в стіні з газоблоку найчастіше роблять з U-блоків: їх ставлять на тимчасову опору, кладуть усередину 4 прути арматури Ø10–12 і заливають бетоном C16/20, а з боку вулиці вкладають утеплювач 50 мм. Перемичка має спиратися на кладку щонайменше на 250 мм з кожного боку, а для прорізів понад 1,8 м — на 300 мм і більше.
Над прорізом газобетонна кладка сама себе не тримає: блок погано працює на згин, і без перемички над вікном за перший рік з'являється косий розлам від кута прорізу. Готових рішень кілька, і всі вони мають свої межі: металевий кутник, що тримає перегородку, у несучій стіні під перекриттям прогнеться, а залізобетонна перемичка без утеплення дасть мокру смугу на укосі.
Розберемо варіанти перемичок, армування під різні прольоти, вузол утеплення і порахуємо матеріали на будинок із вісьмома вікнами.

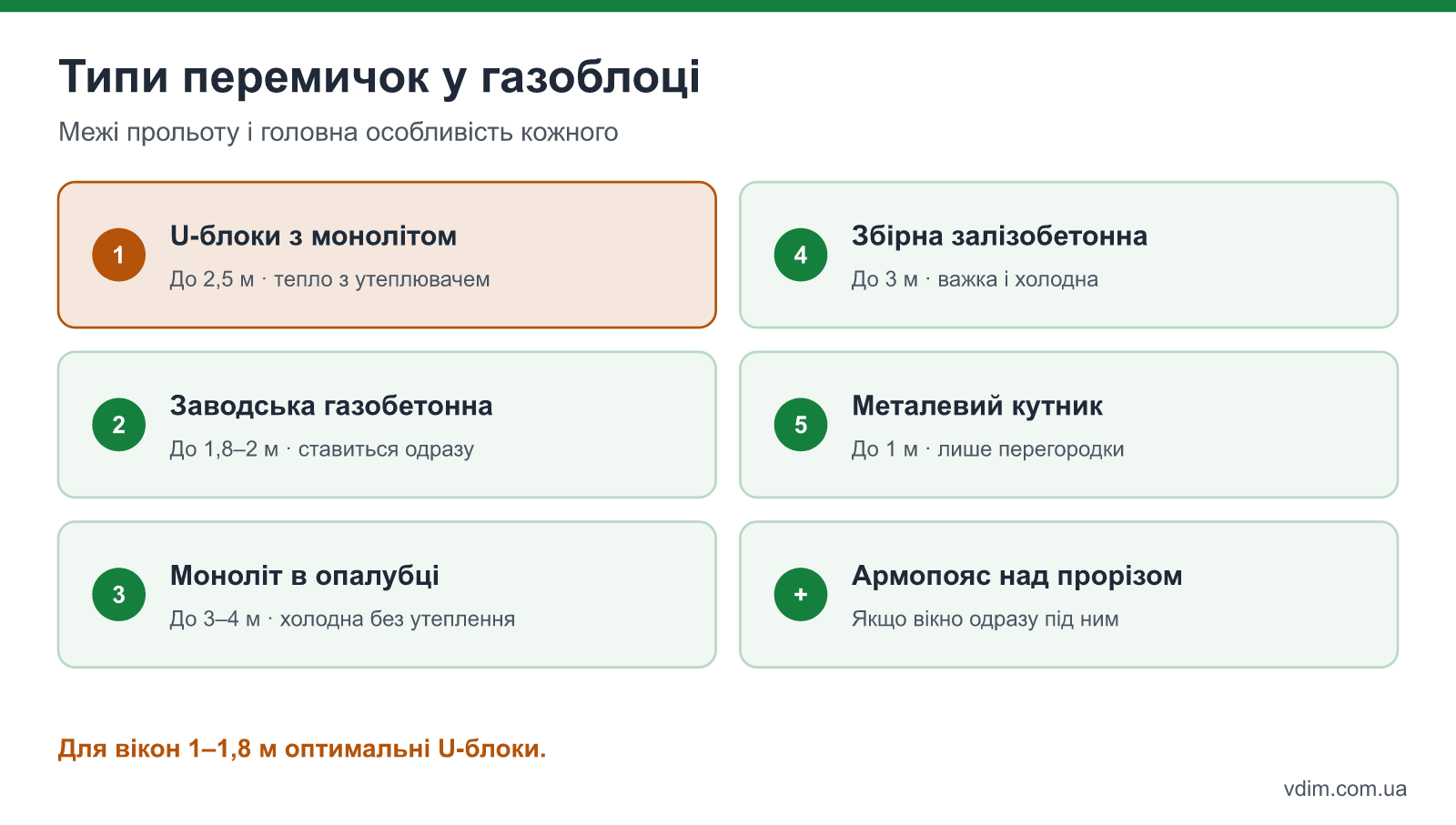

Які бувають перемички в газобетонній стіні
Для стін із газоблоку застосовують чотири типи перемичок: монолітні в U-блоках, заводські армовані газобетонні, монолітні залізобетонні в опалубці і збірні залізобетонні. Металеві кутники доречні тільки в ненесучих перегородках і для прорізів до 1 м.
| Тип перемички | Прольоти | Тепло | Плюси | Мінуси |
|---|---|---|---|---|
| U-блоки з монолітом | До 2,5 м | Добре, з утеплювачем у блоці | Однорідна стіна під штукатурку, будь-яка довжина | Потрібні опори і 7–28 діб набору міцності |
| Заводська армована газобетонна | До 1,8–2 м | Відмінно | Ставиться одразу, без мокрих процесів | Фіксовані довжини, вага 50–150 кг |
| Монолітна в опалубці | До 3–4 м за розрахунком | Погано без утеплення | Будь-який проліт і переріз | Місток холоду, опалубка зі щитів |
| Збірна залізобетонна (ПБ, ПП) | До 3 м | Погано | Дешева і доступна | Холодна, важка, потрібен кран або 3–4 людини |
| Металевий кутник | До 1 м, перегородки | Погано | Швидко | Корозія, прогин, не для несучих стін |
Для більшості приватних будинків з вікнами шириною 1–1,8 м оптимальні U-блоки: перемичка виходить того ж матеріалу, що й стіна, і фасад штукатурять без різниці в основі. Заводські перемички зручні, якщо їхня довжина збігається з вашими прорізами, і бригада не хоче чекати набору міцності бетону.

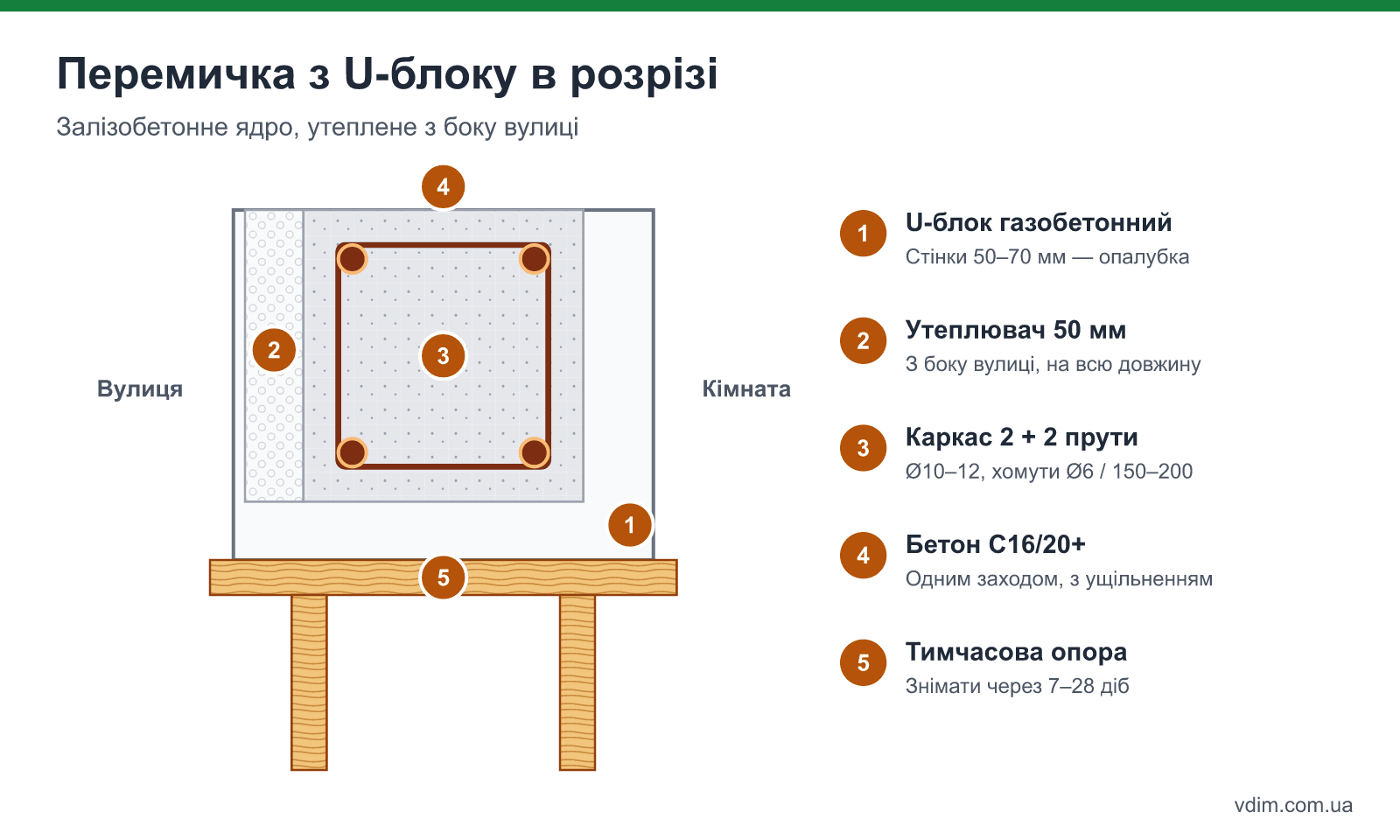

Як влаштована перемичка з U-блоків
U-блок — це газобетонний лоток у формі літери U з товщиною стінок 50–70 мм, який стає незнімною опалубкою для бетону. Усередину кладуть арматурний каркас, а з боку вулиці — утеплювач, щоб залізобетонне ядро не стало містком холоду.
Покроково:
- Встановіть тимчасову опору — дошку 50 мм на рівні низу перемички зі стійками з кроком 0,8–1 м, щоб U-блоки лягли рівно і не прогнулися під бетоном.
- Розкладіть U-блоки на клей з опиранням на кладку 250–300 мм з кожного боку; торці склейте між собою клеєм для газобетону.
- Вкладіть утеплювач — пінополістирол або мінвату 50 мм вертикально вздовж зовнішньої стінки лотка.
- Покладіть каркас — 2 прути внизу і 2 вгорі, з'єднані хомутами Ø6 з кроком 150–200 мм; нижні прути — на фіксаторах 25–30 мм від дна.
- Залийте бетон C16/20 або вище — одним заходом, з ущільненням штиком чи глибинним вібратором.
- Витримайте бетон — кладку над перемичкою продовжують через 3–7 діб, а опори знімають не раніше 7 діб при температурі вище 15 °C або через 14–28 діб у прохолодну погоду.
Якщо вікно другого поверху розташоване одразу під перекриттям, U-блоки перемички і армопояс об'єднують: перемичку роблять частиною армопояса з посиленим нижнім армуванням над прорізом. Як влаштувати сам армопояс, розказано у статті армопояс для газоблоку.
Армування і опирання під ваш проліт
Армування перемички залежить від ширини прорізу і навантаження над ним: чи спирається над вікном перекриття, чи лише кладка до армопояса. Для типових прорізів 0,9–1,8 м у стіні під дерев'яним перекриттям або дахом достатньо 4 прутів, а над широкими розсувними дверима потрібен розрахунок.
| Ширина прорізу | Опирання з кожного боку | Нижні прути | Верхні прути | Висота перемички |
|---|---|---|---|---|
| До 1,2 м | 250 мм | 2 × Ø10 | 2 × Ø8–10 | 1 U-блок (200–250 мм) |
| 1,2–1,8 м | 250 мм | 2 × Ø12 | 2 × Ø10 | 1 U-блок |
| 1,8–2,5 м | 300 мм | 2–3 × Ø12–14 | 2 × Ø10–12 | 1–2 U-блоки або моноліт 300 мм |
| Понад 2,5 м | 350 мм і більше | За розрахунком | За розрахунком | Моноліт або ригель |
Таблиця — орієнтир для кладки без перекриття, що спирається безпосередньо на перемичку. Якщо на перемичку спираються плити перекриття або балки, армування збільшують — це вирішує конструктор у проєкті.
Опирання важливе не менше за армування. Газобетон під кінцем перемички працює на зминання, і при опиранні 100–150 мм блок під перемичкою тріскається. Якщо простінок між двома вікнами вужчий за 50 см, обидві перемички роблять однією суцільною — так вони не концентрують навантаження на вузькому простінку.
Перемички над розсувними дверима і панорамними вікнами
Прорізи шириною 2,5–4 м під розсувні двері на терасу чи панорамне вікно у вітальні — окремий випадок. Перемичку з одного ряду U-блоків на такий проліт не роблять: її висота замала, і прогин навіть у 5–7 мм заклинить стулки розсувної системи. Тут застосовують монолітну залізобетонну балку висотою 300–400 мм, яку часто поєднують з армопоясом, або металевий ригель із двох швелерів, обетонованих і утеплених. Переріз і армування такої балки має рахувати конструктор з урахуванням того, що спирається зверху: перекриття, мауерлат чи лише кладка.
Ще одна деталь для широких прорізів — подушка під кінцями перемички. На газоблок D400–D500 зосереджене навантаження від балки передають через монолітну подушку або два ряди повнотілої цегли під кожним кінцем: так блок під опиранням не зминається.
Скільки U-блоків, бетону і арматури потрібно

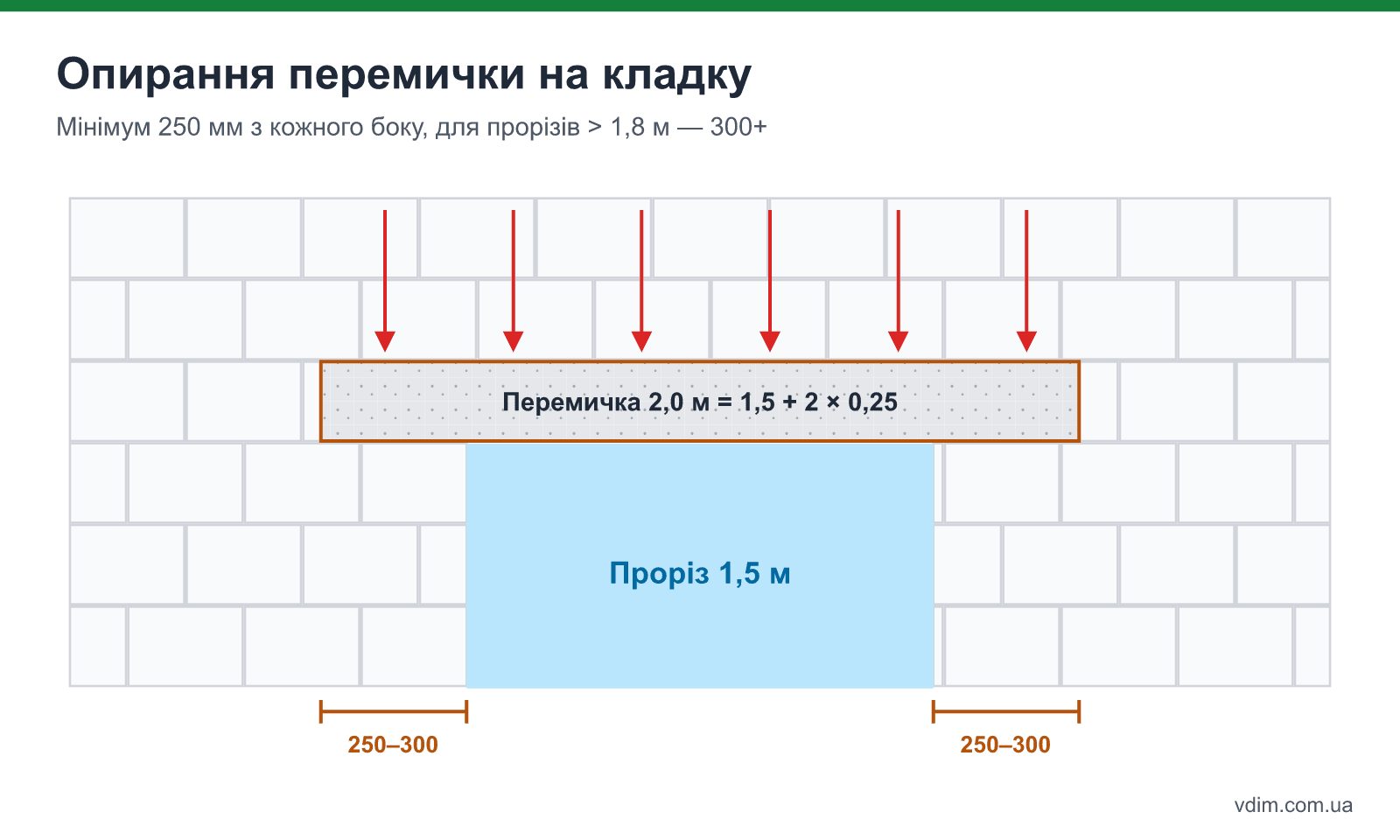

Довжина перемички дорівнює ширині прорізу плюс два опирання. Для вікна 1,5 м з опиранням 250 мм перемичка має довжину 2 м, тобто 4 U-блоки довжиною 500 мм. На будинок із вісьмома такими вікнами в стіні 375 мм потрібно 32 U-блоки, близько 0,63 м³ бетону і 64 м арматури на поздовжні прути.
Калькулятор розраховує матеріали на однакові прорізи; якщо вікна різні, порахуйте кожну групу окремо і складіть:
Матеріали на перемички з U-блоків
Об'єм порожнини U-блоку взято орієнтовно, з урахуванням утеплювача 50 мм. Хомути Ø6 — приблизно 5–6 шт. на метр перемички.
Бетону на перемички йде мало, тому міксер під них не замовляють: заливають із бетонозмішувача одночасно з армопоясом або окремо. Для порівняння, сама кладка будинку з такими вікнами — це 40–50 м³ газоблоку; як порахувати її з урахуванням прорізів, описано у статті скільки газоблоків на будинок.
Вузол утеплення: чому мокріє укіс над вікном
Залізобетон проводить тепло приблизно в 12–15 разів краще за газобетон D400–D500. Перемичка без утеплення — це холодна смуга шириною 25 см над кожним вікном: взимку на внутрішньому укосі й стелі біля карниза з'являється конденсат, а згодом — цвіль.
Щоб перемичка не стала містком холоду:
- У U-блоці — утеплювач 50 мм із боку вулиці всередині лотка, на всю довжину перемички.
- Монолітна в опалубці — перемичку роблять вужчою за стіну на 50–100 мм і заводять утеплювач з фасаду; або закривають фасадним утепленням 50–100 мм усю стіну.
- Збірна залізобетонна — дві-три вузькі перемички поруч із прошарком утеплювача між ними або фасадне утеплення.
- Заводська газобетонна — окремого утеплення не потребує, бо сама виготовлена з армованого газобетону.
Якщо фасад утеплюватимуть мінватою чи пінопластом по всій площі, утеплювач у U-блоці все одно варто покласти: він вирівнює температуру по товщині стіни і зменшує ризик тріщин у штукатурці на межі «бетон — газоблок». Повний порядок зведення газобетонної коробки, де місце перемичок між рядами кладки, описано у статті будинок з газоблоку: технологія.

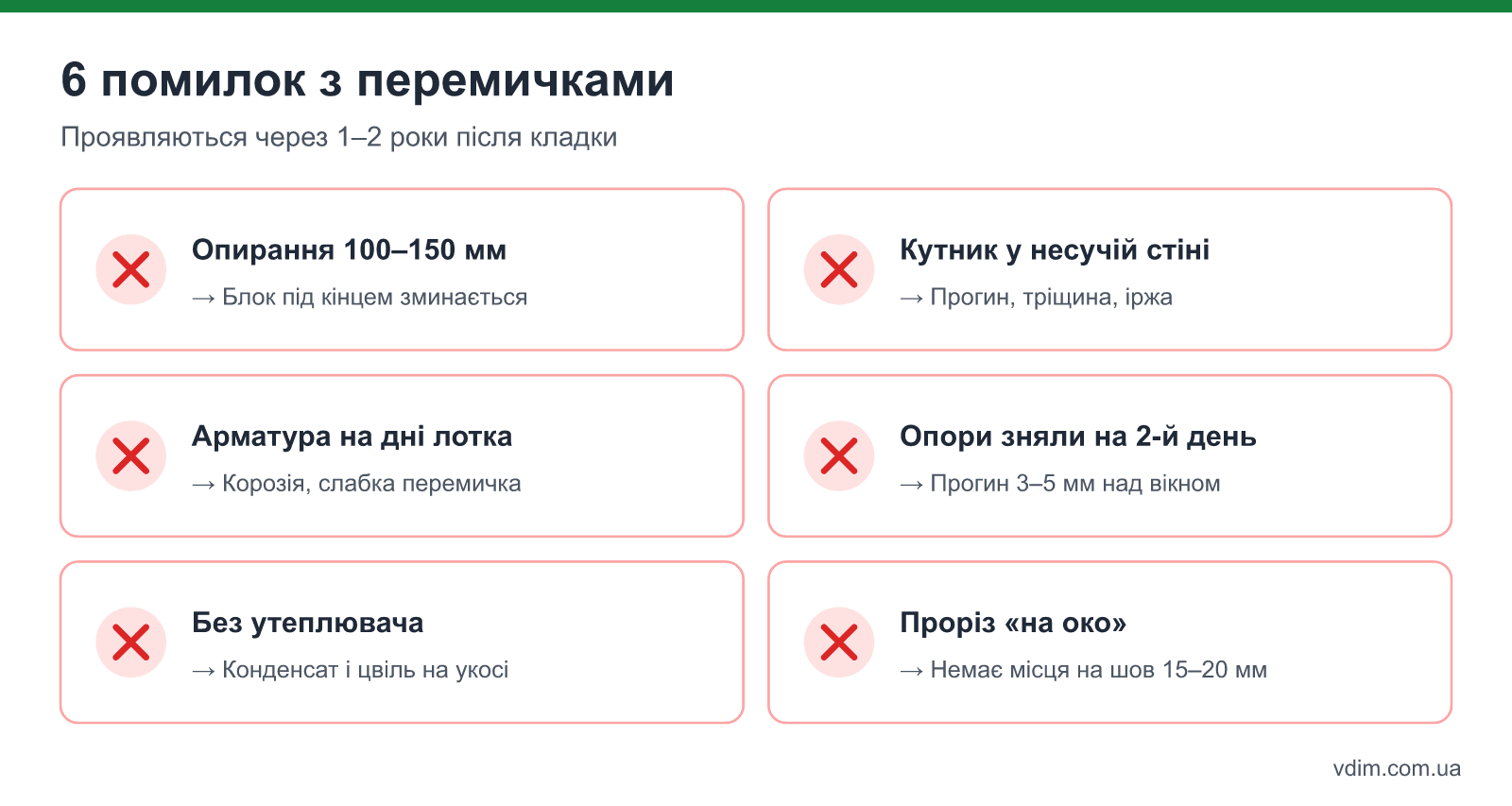

Що найчастіше роблять не так
Помилки з перемичками проявляються через 1–2 роки: косими тріщинами від кутів прорізу, прогином над широкими дверима і темними плямами на укосах. Виправляти їх у готовій стіні в рази дорожче, ніж зробити правильно.
- Опирання 100–150 мм — блоки під кінцями перемички зминаються і тріскаються.
- Металевий кутник у несучій стіні — прогин, тріщина по шву над вікном і іржа, яка проступає крізь штукатурку.
- Арматура лежить на дні U-блоку — без захисного шару бетону метал корозує, а перемичка працює гірше.
- Опори зняли наступного дня — бетон не набрав міцності, перемичка дала прогин 3–5 мм, і вікно вже не стає у проріз без підрізання.
- Без утеплювача з боку вулиці — холодна смуга, конденсат на укосі, а потім і цвіль.
- Перемичка не відповідає вікну — розмір прорізу «на око», без урахування монтажного шва 15–20 мм по периметру вікна.
Питання, які ставлять бригаді
Чи можна обійтися без перемички над вікном, якщо над ним одразу армопояс?
Можна, якщо армопояс лежить безпосередньо над прорізом і над вікном його нижнє армування посилене як у перемички. Тоді армопояс виконує обидві функції; якщо ж між вікном і армопоясом є хоча б один ряд блоків, перемичка потрібна.
Чи можна армувати U-блок арматурою з обрізків?
Можна, якщо прути цілі на всю довжину перемички: стикування прутів нахлестом у середині прольоту, де розтяг найбільший, неприпустиме. Короткі обрізки йдуть хіба що на хомути.
Скільки коштує заводська газобетонна перемичка порівняно з U-блоками?
Заводська перемичка довжиною 2 м коштує дорожче, ніж U-блоки, бетон і арматура на ту саму довжину, — орієнтовно в 1,3–1,8 раза у 2026 році. Зате вона ставиться за 15 хвилин і не потребує опор, тому для кількох прорізів економія на часі може переважити.
