ПЗВ чи диференційний автомат: що поставити в щиток

ПЗВ (пристрій захисного вимкнення) реагує тільки на струм витоку і не захищає від перевантаження та короткого замикання, тому завжди працює в парі з автоматичними вимикачами. Диференційний автомат поєднує обидві функції в одному корпусі і вимикає лише свою лінію. Для групи розеток вигідніше одне ПЗВ на 3–4 автомати, для ванної, бойлера і пральної машини — окремі диференційні автомати 30 мА типу A.

Обидва пристрої рятують від того самого: удару струмом, коли людина торкається пошкодженого корпусу пральної машини або оголеного проводу, і від пожежі через пробій ізоляції. Відрізняються вони тим, що відключається при спрацюванні, скільки місця займають у щитку і скільки коштує вся схема.

Розберемо, що всередині кожного пристрою, які параметри вибирати, як скласти щиток на квартиру або будинок і як порахувати різницю в ціні.

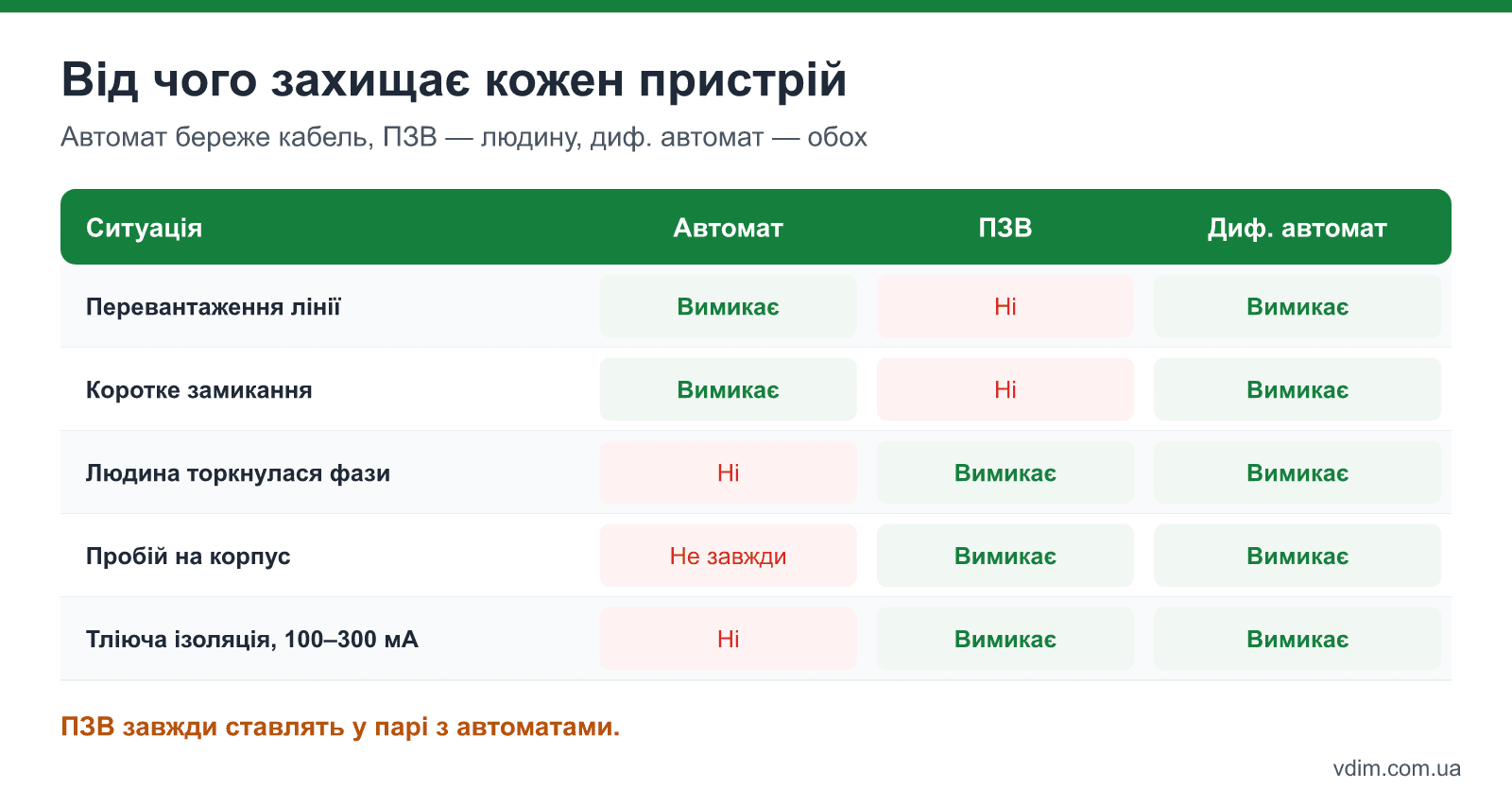

Що захищає автомат, ПЗВ і диференційний автомат

Автоматичний вимикач захищає кабель від перегріву: відключає лінію при перевантаженні та короткому замиканні. Людину він не захищає — струм 30–50 мА через тіло вже небезпечний, а автомат на 16 А цього навіть «не помітить». Саме тому в сучасному щитку поруч з автоматами завжди є диференційний захист.

ПЗВ порівнює струм, що йде по фазі, і струм, що повертається по нулю. Якщо частина струму пішла «на сторону» — через людину чи пошкоджену ізоляцію в землю — різниця перевищує поріг, і ПЗВ вимикає лінію. Диференційний автомат робить те саме, але має ще й тепловий та електромагнітний розчіплювач, як звичайний автомат.

Важлива деталь: ПЗВ працює і без заземлення — воно вимкне лінію, коли людина торкнеться пошкодженого корпусу і через неї піде струм. Але із заземленням витік на корпус іде через захисний провідник одразу, і ПЗВ спрацьовує ще до того, як людина торкнеться приладу. Чому заземлення потрібне навіть при повному диференційному захисті, розказано у статті заземлення приватного будинку.

ПЗВ чи диференційний автомат: порівняння за критеріями

ПЗВ із групою автоматів дешевше і займає менше місця, коли ліній багато, а диференційний автомат зручніший у пошуку несправностей: при витоку вимикається одна лінія, а не пів квартири. На практиці в одному щитку поєднують обидва пристрої.

• Вибірковість — при спрацюванні ПЗВ знеструмлюється вся група з 3–4 ліній; диференційний автомат вимикає тільки свою лінію, і холодильник на кухні не зупиняється, бо «вибило» ванну.
• Пошук несправності — у групі під ПЗВ доводиться по черзі вимикати автомати, щоб знайти лінію з витоком; диференційний автомат одразу показує, де проблема.
• Ціна на одну лінію — диференційний автомат коштує як 4–6 звичайних автоматів, тож у великому щитку ПЗВ-групи вигідніші вдвічі.
• Місце в щитку — ПЗВ на 2 модулі обслуговує кілька автоматів по 1 модулю; диференційні автомати 1P+N займають по 2 модулі кожен (є компактні на 1 модуль, але дорожчі).
• Захист самого ПЗВ — номінальний струм ПЗВ має бути не меншим за суму автоматів у групі або хоча б на ступінь вищим за вводний автомат групи; у диференційного автомата цієї проблеми немає.
• Хибні спрацювання — у групі під одним ПЗВ витоки від кількох приладів підсумовуються; на старій проводці це дає «нез'ясовні» вимкнення. Окремі диференційні автомати від цього менше страждають.

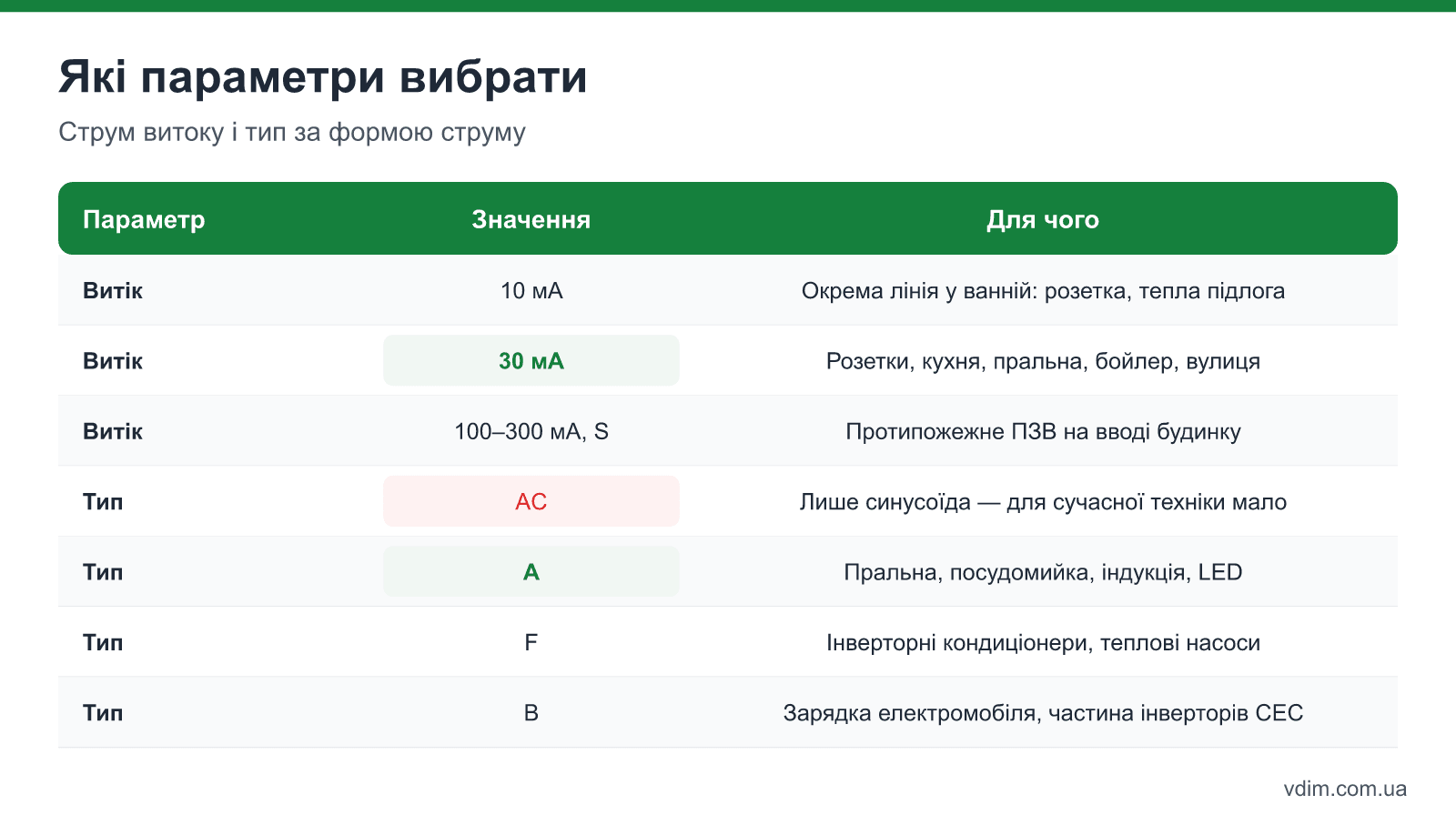

Тип A чи AC, 10 чи 30 мА: які параметри вибрати

Диференційний захист вибирають за трьома параметрами: струм витоку (уставка), тип за формою струму і номінальний струм. Для розеток і більшості ліній у квартирі — 30 мА тип A, для протипожежного захисту на вводі будинку — 100–300 мА тип S (селективний).

Струм витоку:

• 10 мА — окрема лінія до одного приладу в зоні підвищеної небезпеки: розетка у ванній, електрична тепла підлога у ванній, джакузі. На довгій лінії чи групі розеток 10 мА дає хибні спрацювання від природного витоку кабелю.
• 30 мА — основний захист людини: розеткові групи, кухня, пральна машина, бойлер, вулична розетка.
• 100–300 мА, тип S — протипожежне ПЗВ на вводі будинку, яке вимикає все при витоку через тліючу ізоляцію; літера S означає затримку, щоб першими спрацювали групові 30 мА.

Тип за формою струму витоку:

• AC — реагує лише на синусоїдальний струм; для сучасної техніки з електронними блоками живлення вже недостатній, хоча досі продається найдешевше.
• A — реагує і на пульсуючий постійний струм, який дає пральна машина з інверторним двигуном, посудомийна машина, індукційна варильна поверхня, LED-драйвери. Для квартири у 2026 році — розумний мінімум.
• F — для ліній з частотними перетворювачами: інверторні кондиціонери, теплові насоси, насосні станції з частотником.
• B — для зарядної станції електромобіля без вбудованого захисту від постійного витоку і для деяких мережевих інверторів сонячних станцій — дивіться вимоги виробника обладнання.

Номінальний струм диференційного автомата вибирають як звичайний автомат — за перетином кабелю: 16 А для розеток на кабелі 2,5 мм², 32 А для варильної поверхні на 6 мм². Як вибрати кабель і захист під індукцію, розібрано у статті кабель для варильної поверхні.

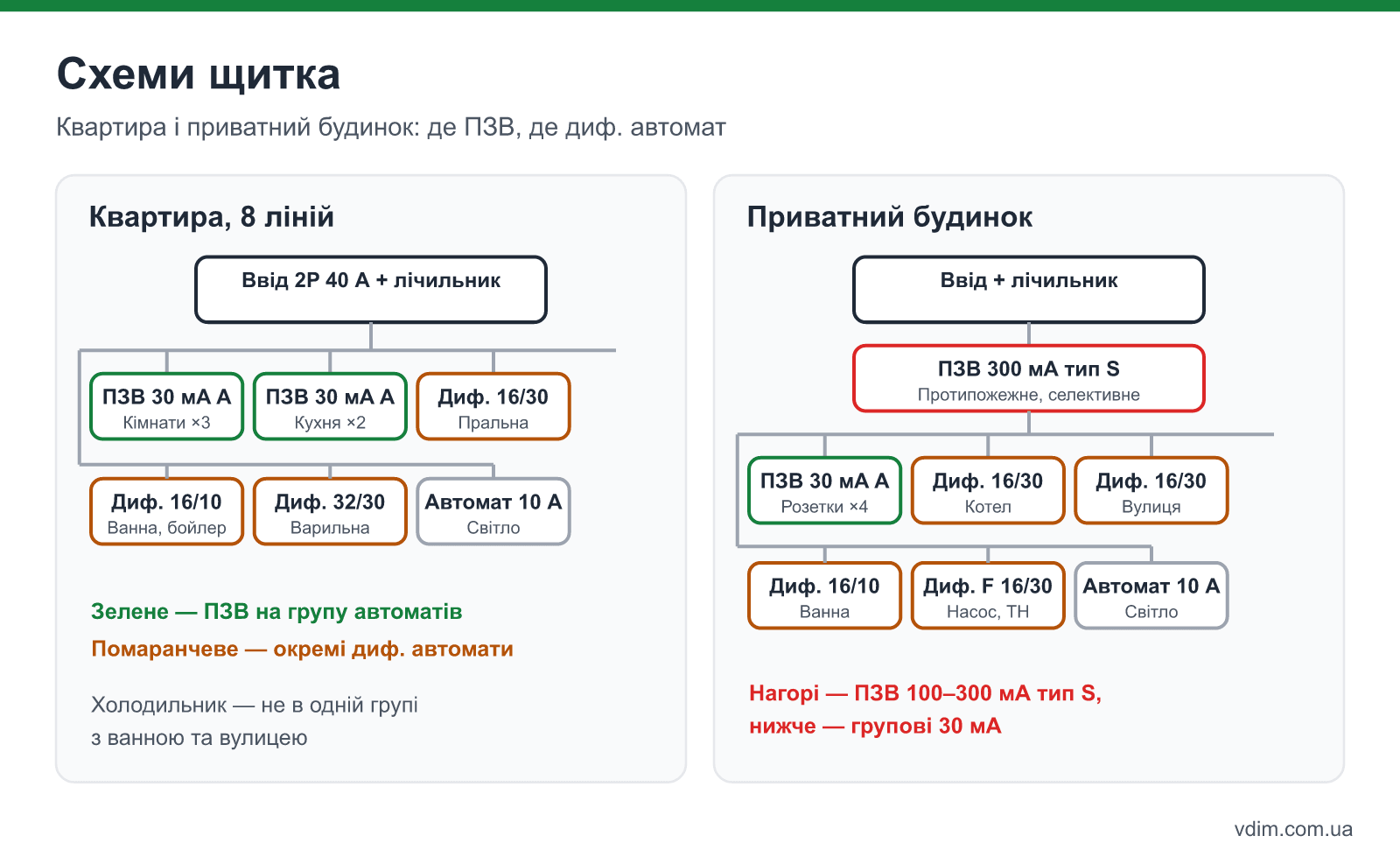

Як скласти щиток: дві схеми для квартири і будинку

Типова схема для квартири — вводний автомат, лічильник, потім 1–2 ПЗВ на групи розеток і окремі диференційні автомати на мокрі зони та потужні прилади. Освітлення можна залишити на звичайних автоматах, якщо світильники не стоять у ванній.

Схема для двокімнатної квартири на 8 ліній:

1. Вводний автомат 2P 32–40 А — за дозволеною потужністю.
2. ПЗВ 2P 40 А / 30 мА тип A — група 1: розетки кімнат (2 автомати 16 А) і розетки коридору (16 А).
3. ПЗВ 2P 40 А / 30 мА тип A — група 2: розетки кухні (2 автомати 16 А).
4. Диференційний автомат 16 А / 30 мА тип A: пральна машина.
5. Диференційний автомат 16 А / 10 мА тип A: розетки ванної і бойлер.
6. Автомат 10 А без ПЗВ: освітлення.
7. Диференційний автомат 32 А / 30 мА тип A: варильна поверхня.

У приватному будинку до цього додають протипожежне ПЗВ 100–300 мА тип S на вводі, окремий захист вуличних ліній (розетки, насос свердловини, ворота) і лінію котла. Вулична лінія з диференційним автоматом 30 мА — обов'язкова: волога і пошкоджений кабель у землі дають витоки частіше за все. Якщо ви плануєте повну заміну проводки, схема ліній і перетинів кабелів є у статті заміна електропроводки в квартирі.

Чи можна ставити ПЗВ послідовно

Два ПЗВ з однаковою уставкою послідовно ставити марно: при витоку вимкнеться будь-яке з них, частіше — верхнє, і знеструмить усе. Послідовно працюють лише ПЗВ з різними уставками та часом: верхнє селективне 100–300 мА тип S і нижні групові 30 мА.

Скільки коштує кожен варіант: калькулятор

Різниця між щитком на ПЗВ-групах і щитком повністю на диференційних автоматах зростає з кількістю ліній. На 8 ліній із групами по 4 автомати під одним ПЗВ варіант з ПЗВ коштує близько 5 600 грн і займає 12 модулів, а варіант лише на диференційних автоматах — близько 12 800 грн і 16 модулів (ціни якісних виробників орієнтовно на 2026 рік).

Повністю на диференційних автоматах щиток збирають, коли є бюджет і важлива вибірковість — наприклад, у будинку, де від однієї лінії живиться котел чи насос, а хибне вимкнення взимку критичне. ПЗВ-групи — розумний вибір для більшості квартир, якщо в одну групу не потрапляють лінії, вимкнення яких неприпустиме: холодильник, котел, сигналізація.

Як перевірити, що захист працює

Диференційний захист має кнопку «Т» (тест), яка штучно створює витік. Виробники рекомендують натискати її раз на місяць: механізм, що роками не спрацьовував, може «закиснути» і не вимкнути лінію, коли це справді знадобиться.

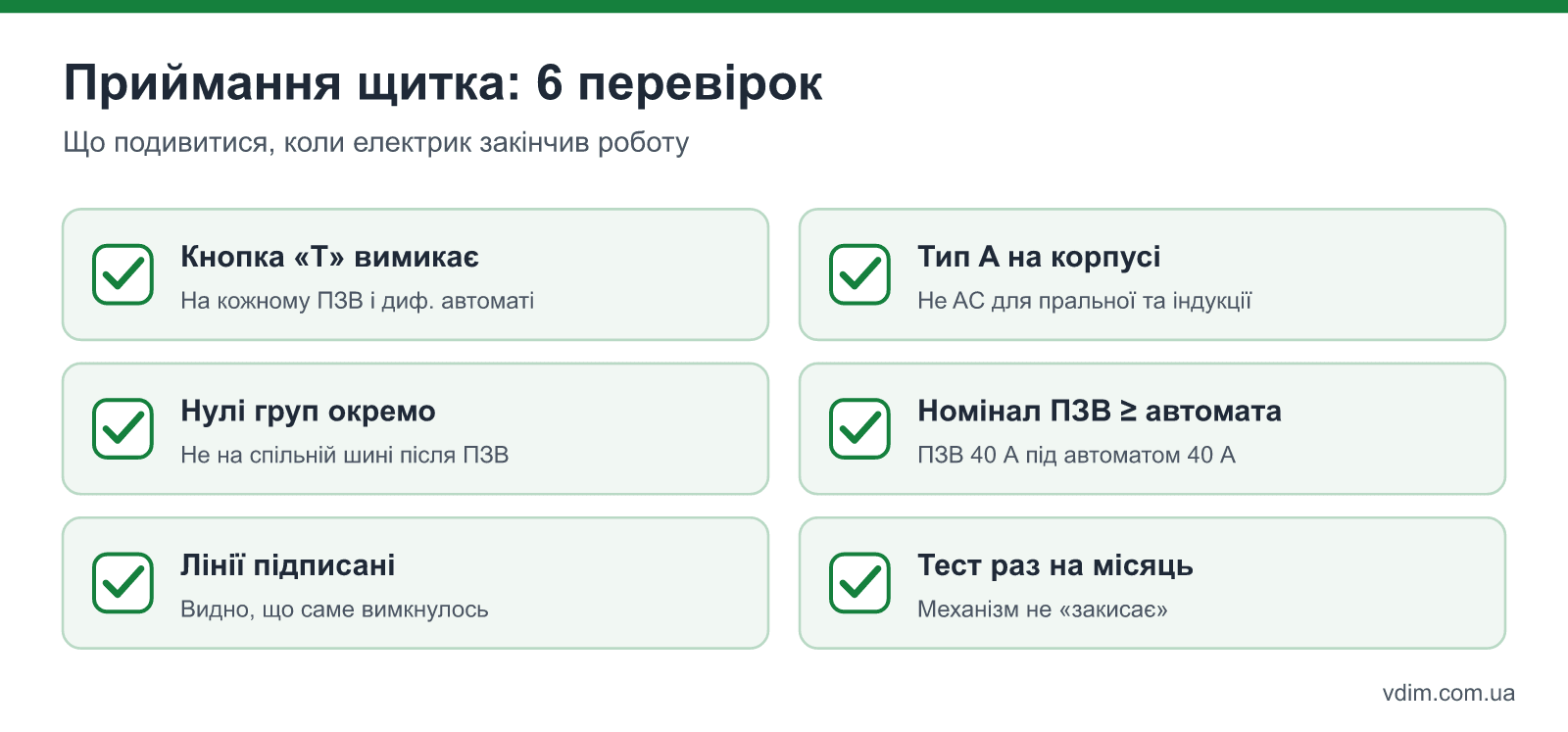

Що перевірити при прийманні щитка від електрика:

• Кнопка «Т» вимикає пристрій — на кожному ПЗВ і диференційному автоматі.
• Маркування — на корпусі видно тип (символ синусоїди з пульсуючою лінією — тип A), уставку в мА і номінал.
• Нуль іде тільки через свій ПЗВ — нулі різних груп не з'єднані на загальній шині після ПЗВ, інакше пристрій спрацьовує випадково.
• Номінал ПЗВ не менший за автомат перед ним — ПЗВ 25 А під вводним автоматом 40 А може перегрітися.
• Підписи — кожна лінія підписана, щоб при спрацюванні було зрозуміло, що вимкнулося.

Якщо диференційний захист вимикається без видимої причини, шукайте прилад з витоком: вимкніть усі прилади з розеток лінії, увімкніть пристрій і підключайте прилади по одному. Найчастіше винуватцем виявляється бойлер з пошкодженим ТЕНом, вулична розетка або пральна машина. Як вибрати бойлер і що з ним може статися з часом — у статті бойлер на скільки літрів.

Що ще питають про диференційний захист

Чи можна поставити одне ПЗВ на всю квартиру?

Технічно можна, і це краще, ніж нічого, але при будь-якому витоку знеструмлюється вся квартира, включно з холодильником і освітленням. Одне ПЗВ на вводі з уставкою 30 мА ще й часто спрацьовує хибно через підсумовані витоки всієї проводки.

Чому ПЗВ вибиває під час грози або після дощу?

Найчастіше через вологу у вуличній розетці, світильнику на фасаді або розподільній коробці зовні. Під час грози імпульсні перенапруги також можуть викликати спрацювання; від них захищає окремий пристрій захисту від імпульсних перенапруг, а не ПЗВ.

Чи працює ПЗВ у двопровідній мережі без заземлення?

Так, ПЗВ захистить людину і в мережі без заземлення: воно вимкне лінію, коли через тіло піде струм витоку. Але захисний провідник до розеток дає спрацювання ще до дотику, тому при ремонті проводку роблять трипровідною.

Що краще ставити на бойлер — ПЗВ чи диференційний автомат?

На бойлер ставлять окремий диференційний автомат 16 А на 30 мА, а якщо бойлер стоїть у ванній на окремій лінії — 10 мА. Окрема лінія з власним захистом не вимикає інші кімнати, коли ТЕН із часом починає «пробивати» на корпус.
