Фундамент на гвинтових палях: плюси, мінуси, монтаж

Фундамент на гвинтових палях — це набір сталевих труб із гвинтовою лопаттю на кінці, які вкручують у ґрунт нижче глибини промерзання, а зверху об'єднують ростверком — обв'язкою з бруса, швелера або залізобетону. Такий фундамент монтують за 1–3 дні без котловану й бетону, тому його дедалі частіше обирають для каркасних будинків, лазень, терас, дачних будинків і прибудов.

Водночас гвинтові палі мають репутацію «тимчасового» рішення, і частково вона заслужена: на ринку багато тонкостінних паль із тонкою лопаттю, які через 10–15 років перетворюються на іржаві трубки. У цій статті розберемо, де гвинтовий фундамент справді доречний, як відрізнити якісну палю від дешевої підробки, як розрахувати кількість паль і як правильно їх змонтувати. Усі цифри — орієнтовні для приватного будівництва; для будинку на постійне проживання розрахунок має підтвердити конструктор.

Як працює гвинтова паля

Паля передає навантаження будинку на щільні шари ґрунту, які лежать нижче слабкого верхнього шару та нижче глибини промерзання. Основну роботу виконує лопать: вона спирається на ґрунт як «п'ятка», а тертя по бічній поверхні труби відіграє другорядну роль. Тому несуча здатність палі залежить насамперед від діаметра лопаті та від того, наскільки щільний ґрунт під нею.

Ключові елементи палі:

• Ствол — сталева труба діаметром 57–133 мм із товщиною стінки 3,5–6 мм;
• Лопать — гвинтова пластина діаметром у 2,5–3 рази більшою за ствол, товщиною 5–8 мм, приварена по спіралі;
• Наконечник — конус, що полегшує заглиблення;
• Оголовок — квадратна пластина 200 × 200 або 250 × 250 мм, яку приварюють після монтажу для кріплення ростверку.

Існують і литі палі, де лопать і наконечник відлиті єдиним елементом. Вони надійніші на кам'янистих ґрунтах, але дорожчі. Для більшості ділянок достатньо зварних паль із лопаттю товщиною від 5 мм.

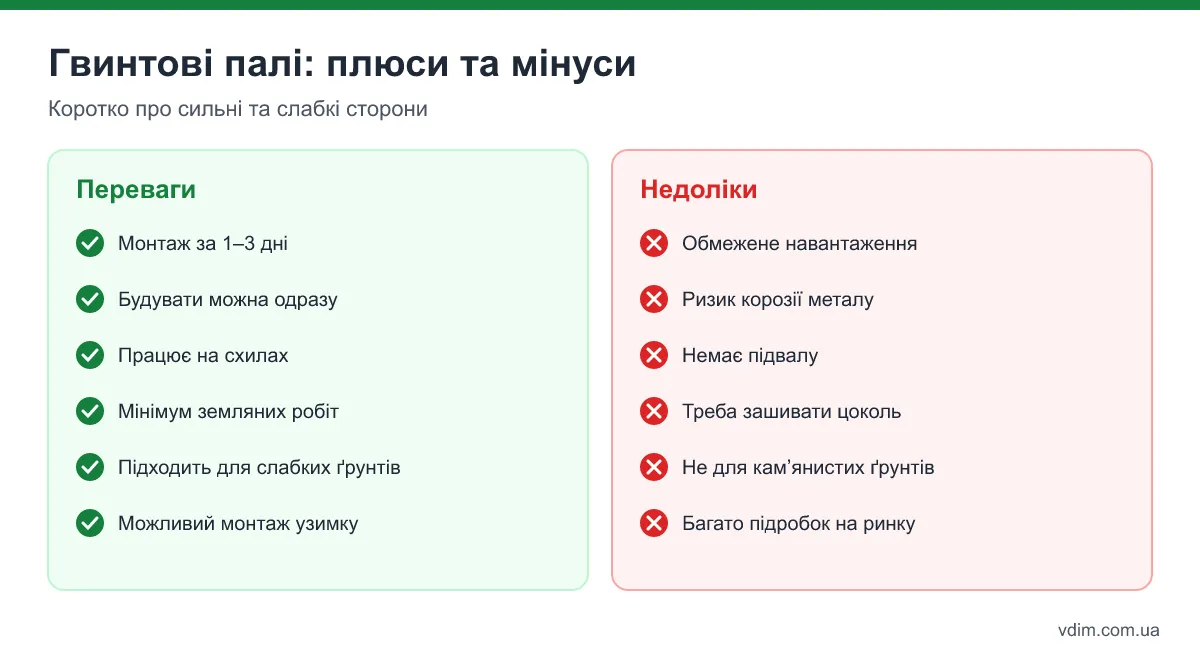

Плюси та мінуси гвинтового фундаменту

Переваги:

• Швидкість. Бригада з трьох людей вкручує 20–30 паль за день. Будувати можна наступного дня — не треба чекати, поки бетон набере міцність.
• Всесезонність. Монтаж можливий взимку при промерзанні ґрунту до 20–30 см, лише із заливкою бетону в стовбур потрібна обережність.
• Складний рельєф. На схилі палі просто виставляють на різну висоту, тоді як під стрічку доведеться робити високий цоколь або терасування.
• Мінімум земляних робіт. Ділянка й дерева поруч не страждають, не треба вивозити ґрунт.
• Слабкі й обводнені ґрунти. Паля «пронизує» слабкий шар торфу чи мулу й спирається на щільний ґрунт нижче.

Недоліки:

• Обмеження по навантаженню. Для важких цегляних і двоповерхових будинків з газоблоку потрібна велика кількість паль і залізобетонний ростверк — економія зникає.
• Корозія. Незахищений метал у агресивних ґрунтах (солончаки, біля доріг із реагентами) служить помітно менше.
• Немає підвалу. Максимум — неглибокий технічний підпіл.
• Відкритий простір під будинком. Потрібно зашивати цоколь і утеплювати підлогу першого поверху особливо ретельно.
• Кам'янисті ґрунти. Лопать може впертися в валун, і палю доведеться переставляти.

Для яких будинків і ґрунтів підходять палі

Гвинтові палі добре працюють під легкі й середні будинки: каркасні, з клеєного бруса, СІП-панелей, а також одноповерхові будинки з газоблоку D400–D500 із залізобетонним ростверком. Під двоповерхову цеглу чи моноліт їх, як правило, не беруть.

За ґрунтами:

• Ідеально — суглинки, супіски, піски з торфом або мулом зверху, тобто слабкий шар над щільним.
• Можливо з обережністю — щільні глини (потрібна потужна техніка для вкручування), водонасичені піски (потрібна довша паля).
• Не підходять — скельні ґрунти, щебенисті ґрунти з великими валунами, «плавуни» без щільного шару в межах 3–4 м.

Якщо ваш будинок важкий, а ґрунт слабкий, альтернативою стане монолітна плита фундаменту, а на щільних ґрунтах під кам'яні стіни — класичний стрічковий фундамент.

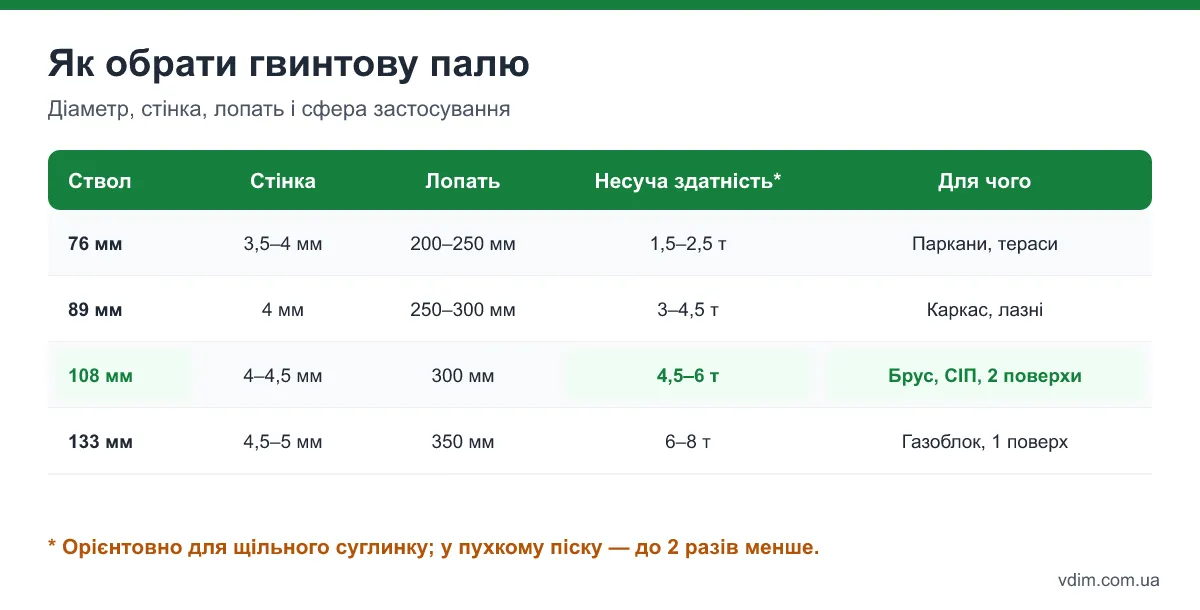

Як обрати палю: діаметр, стінка, лопать

Правильна паля визначається трьома параметрами: діаметром ствола, товщиною стінки й діаметром лопаті. Орієнтири для щільних суглинків:

Несуча здатність сильно залежить від ґрунту: на пухкому піску вона може бути вдвічі нижчою за табличну, тому для будинку на постійне проживання варто виконати пробне вкручування з контролем крутного моменту.

Як відрізнити якісну палю

1. Товщина стінки. Виміряйте штангенциркулем на зрізі: 89 мм зі стінкою 2,5–3 мм — це паля для паркану, не для будинку.
2. Лопать товщиною від 5 мм, приварена суцільним швом з обох боків, без пропусків і напливів.
3. Наконечник — конус, а не сплющена труба. Сплющений кінець під навантаженням деформується.
4. Антикорозійне покриття — порошкова фарба або двокомпонентний епоксидний склад, а не «ґрунтовка валиком». Ідеально — гаряче цинкування.
5. Довжина підбирається під ділянку: стандарт 2,5 м, для слабких ґрунтів — 3–4 м або з нарощуванням.

Розрахунок кількості паль

Логіка проста: загальна вага будинку з навантаженнями ділиться на несучу здатність однієї палі з коефіцієнтом запасу, а потім палі розставляються так, щоб крок між ними не перевищував допустимого прольоту ростверку.

Приклад для каркасного будинку 8 × 10 м в один поверх з мансардою:

• Вага конструкцій будинку (каркас, перекриття, покрівля, оздоблення) — орієнтовно 35–45 т.
• Корисне навантаження (меблі, люди) — 150 кг/м² × 80 м² × 2 поверхи = 24 т.
• Сніг для центральної України — близько 140–160 кг/м² × 90 м² покрівлі ≈ 13 т.
• Разом — близько 75–80 т, із коефіцієнтом запасу 1,2 — ≈ 95 т.
• Паля 108 мм у суглинку — ≈ 5 т. Потрібно мінімум 19 паль.

Крок паль під дерев'яний ростверк зазвичай не більше 2–2,5 м, під сталевий швелер — до 3 м. Палі ставлять обов'язково в кути, у місця перетину стін і під внутрішні несучі стіни. Для будинку 8 × 10 м із однією внутрішньою несучою стіною зазвичай виходить 20–24 палі — розрахунок за кроком і за навантаженням збігається.

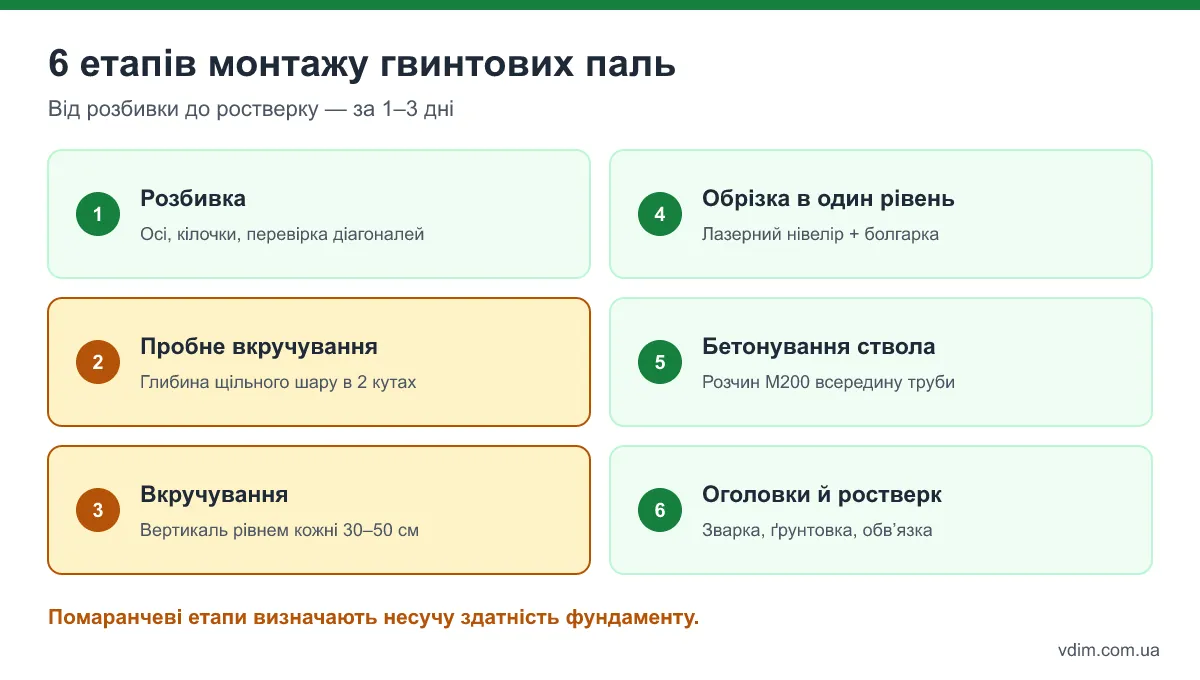

Монтаж гвинтових паль покроково

1. Розбивка. Натягуємо шнури по осях, розмічаємо точки паль кілочками, перевіряємо діагоналі.
2. Пробне вкручування. Одну-дві палі вкручують у різних кутах ділянки й дивляться, на якій глибині зростає опір. Це показує, чи достатньо стандартної довжини.
3. Вкручування. Палі заглиблюють вручну (воротом утрьох) або ямобуром із гідравлічним вращателем. Вертикаль контролюють рівнем кожні 30–50 см — відхилення до 1–2° допустиме, більше — палю викручують і вкручують заново.
4. Обрізка по рівню. Лазерним або водяним рівнем відбивають відмітку й обрізають усі палі в один горизонт болгаркою.
5. Бетонування ствола. Порожнину заливають цементно-піщаним розчином М200 — це захищає трубу від корозії зсередини і трохи підвищує несучу здатність.
6. Оголовки й ростверк. Приварюють оголовки, ґрунтують зварні шви, монтують ростверк.

Контроль моменту затягування — найкращий спосіб зрозуміти, що паля «сіла» в щільний ґрунт. Якщо паля крутиться легко на всю довжину, її не можна просто залишити — потрібне нарощування або довша паля.

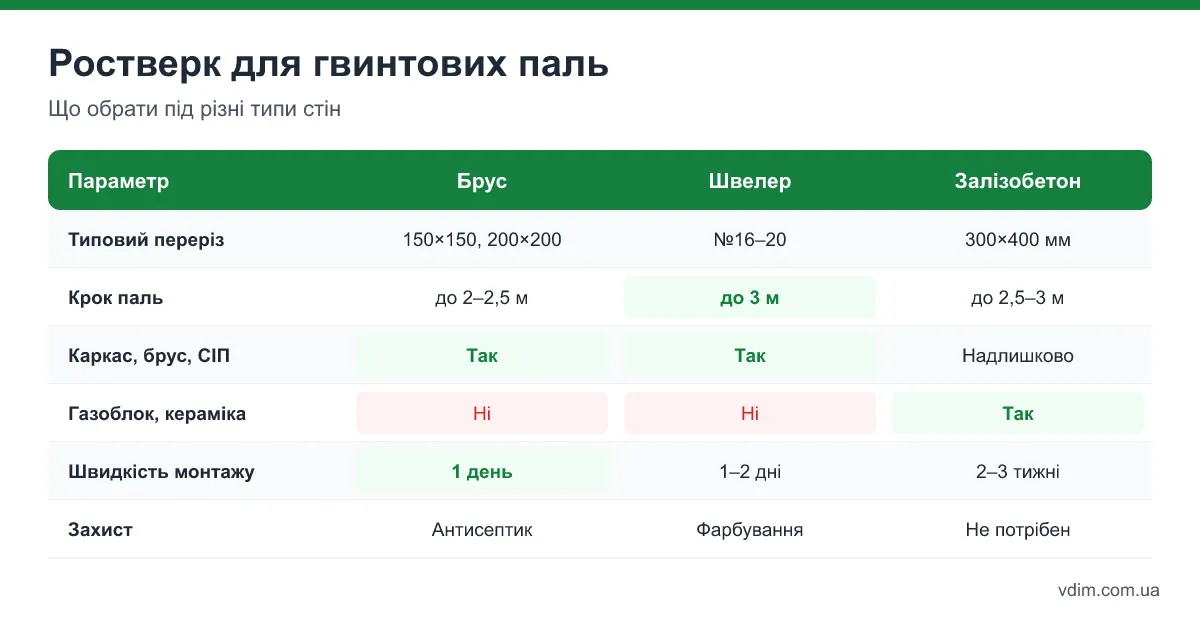

Ростверк: брус, швелер чи залізобетон

Ростверк об'єднує палі в єдину систему й розподіляє навантаження від стін. Є три основні варіанти:

• Дерев'яний брус 150 × 150 або 200 × 200 мм — для каркасних і брусових будинків. Брус обробляють антисептиком, між оголовком і брусом прокладають гідроізоляцію (два шари руберойду або гідроізол). Кріплення — оцинковані болти або саморізи по дереву через отвори в оголовку.
• Сталевий швелер №16–20 або двотавр — жорсткий і дозволяє збільшити крок паль до 3 м. Його обварюють по периметру й фарбують.
• Монолітний залізобетонний ростверк — під будинки з газоблоку чи керамоблоку. Це стрічка перерізом 300 × 400 мм і більше, армована так само, як звичайний стрічковий фундамент, але без заглиблення. Між ростверком і ґрунтом залишають зазор або укладають пінополістирол, щоб пучення не піднімало стрічку.

Під кам'яні стіни металевий чи дерев'яний ростверк не використовують: кладка вимагає жорсткої основи, інакше з'являться тріщини. Якщо ви ще обираєте матеріал стін, у статті газоблок чи керамоблок ми розбирали, як вага стіни впливає на фундамент.

Типові помилки при гвинтовому фундаменті

• Купити найдешевші палі. Тонка стінка й тонка лопать — головна причина проблем через кілька років.
• Не робити пробного вкручування. Без нього невідомо, чи дістає паля щільного шару.
• Вкручувати з відхиленням і «виправляти» нахилом. Паля, яку відтягли до вертикалі після вкручування, розбиває ґрунт навколо себе й втрачає несучу здатність.
• Не заливати ствол. Усередині труби збирається конденсат — корозія йде зсередини.
• Залишити цоколь відкритим. Продувається підлога, взимку під будинком утворюються снігові замети.
• Ставити кам'яний будинок на металевий ростверк. Прогин швелера невеликий, але для кладки з газоблоку цього достатньо, щоб з'явились тріщини.

Часто задавані питання

Скільки років служить фундамент на гвинтових палях?

Якісна паля з товстою стінкою, антикорозійним покриттям і заливкою ствола розчином служить десятки років; у звичайних ґрунтах виробники заявляють 50 років і більше. Тонкостінні палі без покриття в агресивних ґрунтах можуть потребувати уваги вже через 15–20 років.

Чи можна поставити на гвинтові палі будинок із газоблоку?

Одноповерховий — так, за умови залізобетонного ростверку та достатньої кількості паль діаметром 108–133 мм. Для двоповерхового будинку з газоблоку частіше вигідніша стрічка або плита.

Чи можна вкручувати палі взимку?

Так, якщо ґрунт промерз неглибоко (до 20–30 см) — промерзлий шар попередньо пробурюють. Ствол заливають розчином із протиморозними добавками або після відлиги.

Яка мінімальна глибина вкручування?

Лопать має бути нижче розрахункової глибини промерзання, яка для більшості регіонів України становить орієнтовно 0,8–1,2 м, і обов'язково в щільному ґрунті. На практиці палі вкручують на 1,5–2,5 м.

Як закрити простір між землею і будинком?

Цоколь зашивають декоративними панелями, профнастилом або цементно-стружковою плитою по металевому каркасу, залишаючи продухи для провітрювання. Підлогу першого поверху утеплюють знизу шаром 150–200 мм.

Висновок

Фундамент на гвинтових палях — швидке й економне рішення для каркасних, брусових і легких одноповерхових будинків, особливо на схилах, слабких і обводнених ґрунтах. Він не пробачає економії на самих палях: товщина стінки, товщина лопаті й антикорозійний захист визначають, скільки прослужить будинок. Зробіть пробне вкручування, розрахуйте кількість паль за навантаженням і кроком ростверку, контролюйте вертикаль — і такий фундамент служитиме не гірше за бетонний.
