Монолітна плита фундаменту: технологія та розрахунок

Монолітна плита фундаменту — це суцільна залізобетонна плита під усією площею будинку, яка одночасно є і фундаментом, і основою підлоги першого поверху. Її обирають там, де стрічка або палі працюють погано: на слабких і пучинистих ґрунтах, на ділянках із високим рівнем ґрунтових вод, під будинки без підвалу, де хочеться отримати теплу підлогу «з коробки». Плита розподіляє вагу будинку на максимальну площу, тому тиск на ґрунт у неї в рази менший, ніж у стрічки.

Скептики кажуть, що плита — це «гроші в землю»: бетону й арматури йде багато. Насправді для одноповерхового будинку без підвалу кошторис плити часто співставний зі стрічковим фундаментом разом із цоколем і бетонною підлогою по ґрунту. У цій статті розберемо, коли плита справді вигідна, з яких шарів вона складається, як обрати товщину та армування, як пройти всі етапи монтажу й не зробити дорогих помилок. Цифри — орієнтовні для приватного будинку до двох поверхів; фінальні параметри задає проєкт з урахуванням геології.

Коли монолітна плита фундаменту — правильний вибір

Плита — не універсальне рішення, але в кількох ситуаціях вона майже безальтернативна.

• Слабкі або неоднорідні ґрунти. Суглинки з лінзами піску, насипні шари, торф на невеликій глибині. Жорстка плита «перекриває» слабкі місця й рівномірно розподіляє навантаження, тому нерівномірне осідання, яке рве стрічку, для неї значно менш небезпечне.
• Пучинисті ґрунти. Утеплена плита (так звана УШП — утеплена шведська плита) не дає ґрунту під будинком промерзати, отже, і пучення під нею фактично немає.
• Високий рівень ґрунтових вод. Для плити не потрібні глибокі траншеї, які заливає вода; основна робота ведеться вище рівня води.
• Будинок без підвалу з теплою підлогою. Плита з утеплювачем знизу — готова основа під водяну теплу підлогу, а труби можна замонолітити прямо в бетон.

Коли плита — не найкращий варіант:

• ділянка зі значним ухилом — доведеться робити великий підсип або перейти на стрічку з цоколем;
• потрібен повноцінний підвал — тоді плита стає лише дном підвалу, а стіни все одно доведеться зводити;
• дуже легкий каркасний будинок на стабільному ґрунті — часто досить фундаменту на гвинтових палях, який обійдеться дешевше.

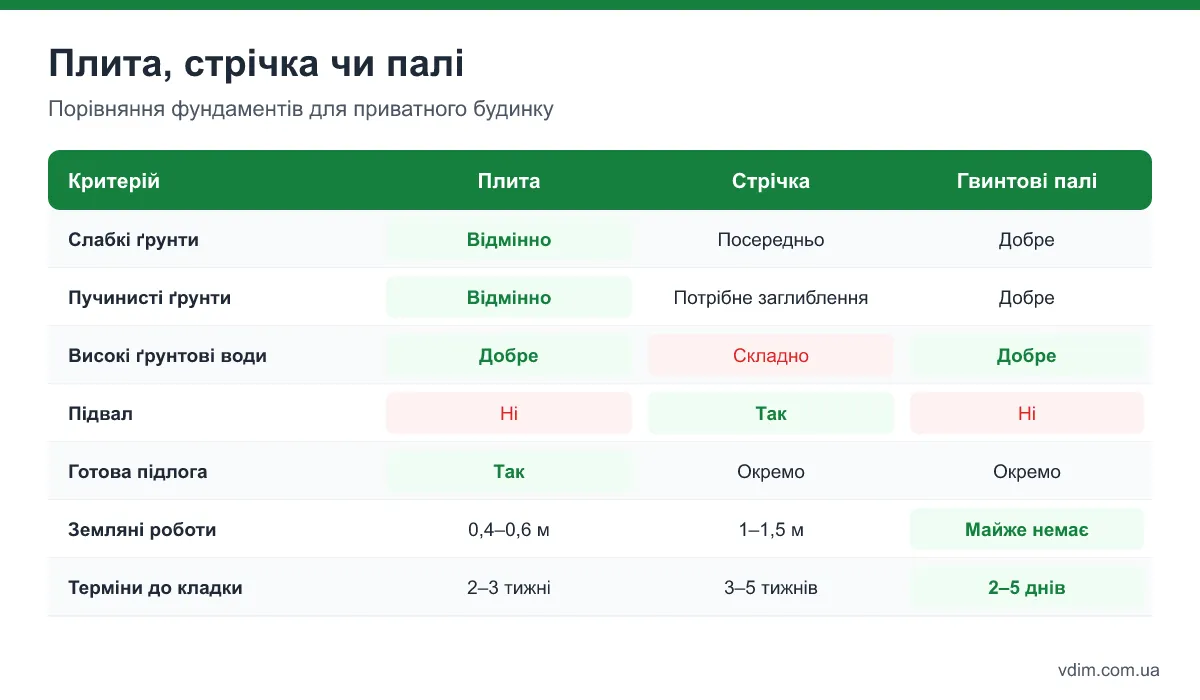

Плита, стрічка чи палі: порівняння

Щоб вибір був предметним, порівняйте три основні типи фундаментів для приватного будинку за ключовими критеріями.

Детально технологію стрічки ми розібрали в інструкції стрічковий фундамент своїми руками. Якщо ваш вибір між плитою і стрічкою, рахуйте повний кошторис «під ключ»: у стрічки до вартості треба додати цоколь, засипку пазух, підсип і бетонну стяжку підлоги першого поверху.

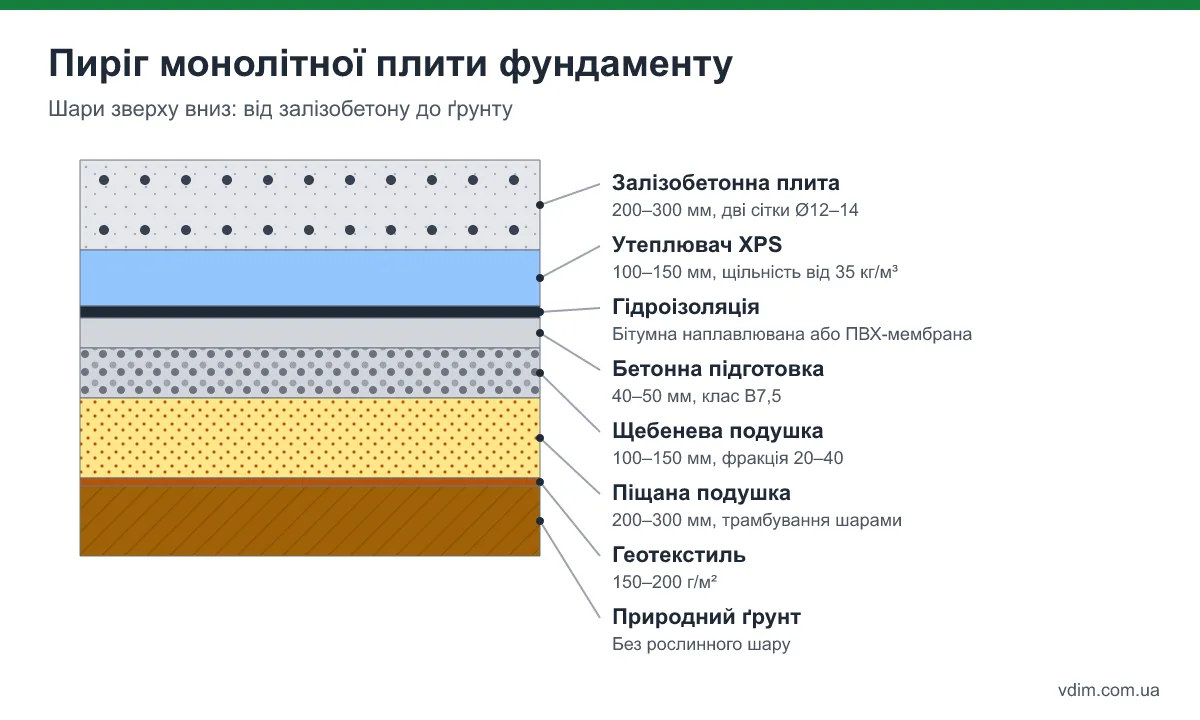

З чого складається «пиріг» плити

Правильна плита — це не бетон, залитий на траву. Під нею є кілька шарів, і кожен виконує свою функцію. Типовий «пиріг» знизу вгору:

1. Геотекстиль щільністю 150–200 г/м². Розділяє ґрунт і подушку, щоб пісок не «пішов» у глину, а подушка не замулювалася.
2. Піщана подушка 200–300 мм із піску середньої або крупної фракції, трамбована шарами по 100–150 мм із проливанням водою.
3. Щебенева подушка 100–150 мм фракції 20–40 мм — дренаж і додаткове розподілення навантаження.
4. Підготовка — бетон 40–50 мм класу В7,5 або щільна плівка. Потрібна, щоб рівно покласти утеплювач і гідроізоляцію.
5. Гідроізоляція — наплавлюваний бітумний матеріал або ПВХ-мембрана, із заведенням на торці плити.
6. Утеплювач — екструдований пінополістирол (XPS) щільністю від 35 кг/м³, товщиною 100–150 мм. Під плитою працює тільки XPS: мінвата та звичайний пінопласт під таким навантаженням не підходять.
7. Залізобетонна плита 200–300 мм з двома сітками арматури.

Якщо плиту не утеплюють, пункт 6 пропускають, але тоді на пучинистих ґрунтах обов'язково роблять утеплену «відмостку-спідницю» по периметру шириною 0,8–1,2 м, щоб холод не заходив під краї плити. Про вибір і укладання гідроізоляційних матеріалів детально — у статті гідроізоляція фундаменту.

Товщина плити та армування

Товщина визначається навантаженням і ґрунтом. Орієнтири для приватних будинків:

• 200 мм — одноповерховий будинок із легких матеріалів (каркас, газоблок D400–D500) на стабільному ґрунті;
• 250 мм — одно- і двоповерхові будинки з газоблоку чи керамоблоку, найпоширеніший варіант;
• 300 мм і більше — двоповерхові будинки з цегли, важкі перекриття, слабкі ґрунти, або коли під несучими стінами не роблять локальних потовщень.

Часто плиту роблять змінної товщини: основне поле 200–250 мм, а під несучими стінами — ребра-потовщення 400–500 мм. Це економить бетон і дає жорсткість там, де вона потрібна.

Як армують плиту

Плиту армують двома сітками — нижньою і верхньою. Нижня сприймає розтяг, коли плита прогинається вниз по центру, верхня — коли по краях її «піднімає» ґрунт чи навантажують стіни.

• Діаметр робочої арматури — 12–14 мм класу А500С (А400С), для важких будинків — 16 мм.
• Крок стрижнів — 150–200 мм в обох напрямках.
• Верхню сітку тримають на підставках-«жабках» або П-подібних фіксаторах з арматури 10–12 мм, крок — 0,8–1 м.
• Захисний шар бетону — 40–50 мм знизу та 30–40 мм зверху. Для нижньої сітки використовують пластикові фіксатори-«стільчики», не шматки цегли.
• Стрижні з'єднують в'язальним дротом з напуском 40–50 діаметрів (для Ø12 — 50–60 см), стики розносять урозбіг.
• По периметру ставлять П-подібні хомути, які зв'язують верхню й нижню сітки в замкнений контур.

Зварювати арматуру А500С можна, а А400С (гарячекатану класу А-III) — небажано: у зоні зварювання метал втрачає міцність. Надійніше в'язати.

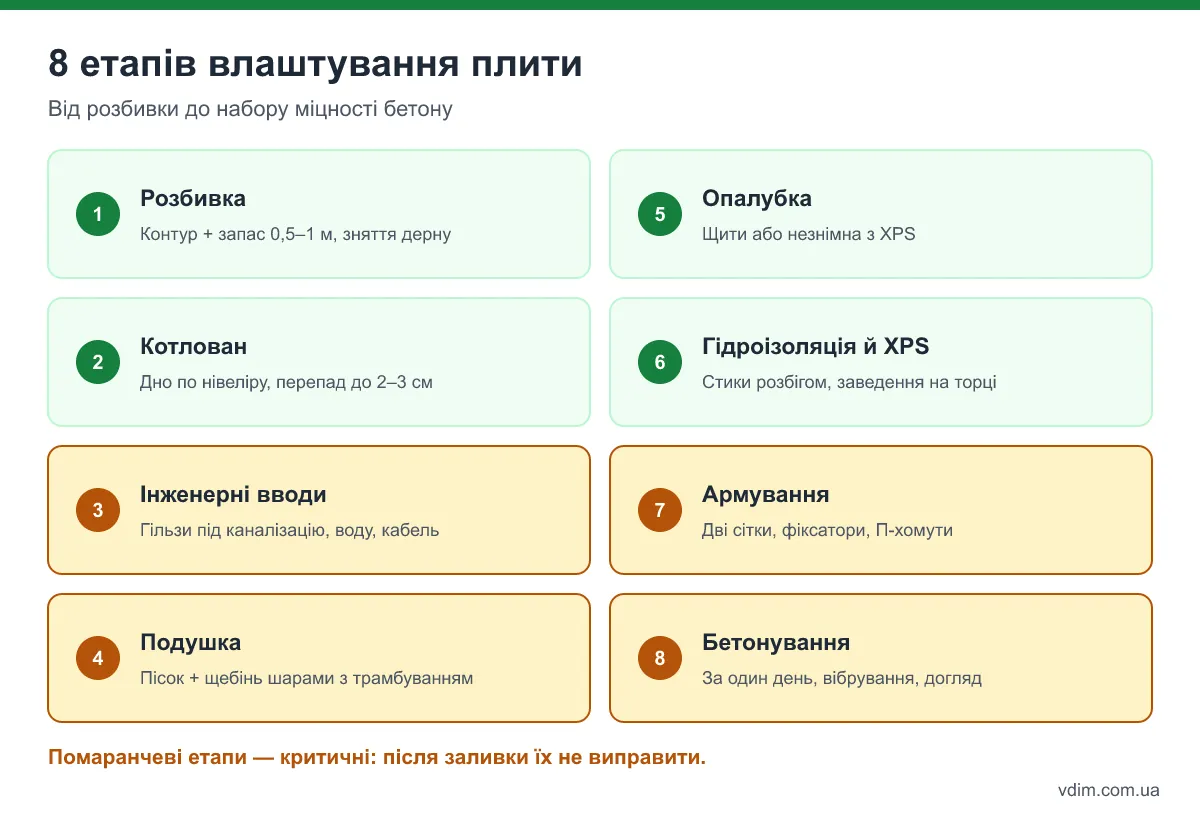

Покрокова технологія монтажу

1. Розбивка і зняття родючого шару. Позначаємо контур плити з запасом 0,5–1 м, знімаємо дерен і рослинний ґрунт на 30–50 см — органіка під плитою з часом осідає.
2. Котлован і вирівнювання дна. Дно планують по нівеліру, перепад — у межах 2–3 см. Якщо в процесі натрапили на лінзу торфу чи сміття, їх вибирають і замінюють піском.
3. Інженерні вводи. До бетонування закладають гільзи під каналізацію, водопровід, електрокабель. Пропущений вихід каналізації потім доведеться бурити алмазом крізь арматуру — це дорого й послаблює плиту.
4. Подушка. Геотекстиль, пісок і щебінь шарами з трамбуванням віброплитою масою від 90 кг. Критерій якості — на трамбованій поверхні не залишається слідів від взуття.
5. Опалубка. По периметру ставлять щити з дошки чи фанери висотою на 5–10 см вищу за плиту. Для УШП часто використовують незнімну опалубку з L-подібних блоків XPS.
6. Гідроізоляція та утеплення. Стики XPS розбігом, щілини — піною. Гідроізоляцію заводять на бічні стінки опалубки.
7. Армування. Нижня сітка на фіксаторах, підставки, верхня сітка, П-хомути по периметру, випуски під ребра або моноліт.
8. Бетонування і догляд. Заливка за один прийом, вібрування, затирання, зволоження 7–10 днів.

Бетонування: головні правила

Бетон для плити — клас не нижче С16/20 (М250), краще С20/25 (М300), з маркою водонепроникності від W4. Чому саме такі марки і як перевірити бетон на приймання, пояснюємо в матеріалі яку марку бетону обрати для фундаменту.

• Плиту заливають безперервно, за один день. Холодний шов у плиті — слабке місце, по ньому піде тріщина.
• Бетон подають бетононасосом або з лотка міксера, розподіляють рівномірно, не «горою» в одному місці.
• Кожен шар ущільнюють глибинним вібратором, не торкаючись арматури та не перевібровуючи — інакше щебінь осяде, а на поверхні з'явиться цементне молочко.
• Поверхню вирівнюють віброрейкою, а через 4–8 годин затирають «гелікоптером», якщо плита буде чорновою підлогою.

Догляд за бетоном

Перші 7 днів бетон набирає близько 70% міцності, і саме в цей час він найвразливіший. Плиту накривають плівкою або мішковиною й зволожують 2–3 рази на день у спеку. Взимку без прогріву й протиморозних добавок заливати не можна. Кладку стін починають після 7–14 днів при температурі вище +15 °C, а повну міцність бетон набирає за 28 діб.

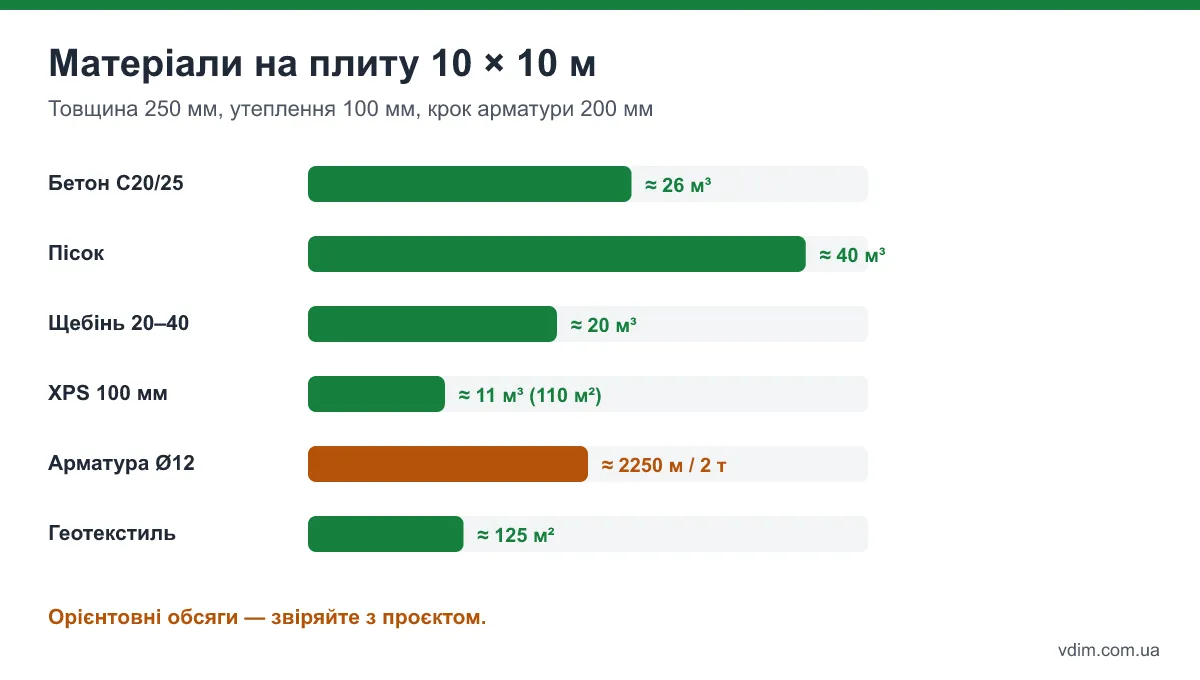

Розрахунок матеріалів: приклад для будинку 10 × 10 м

Порахуємо орієнтовну потребу в матеріалах для плити 10 × 10 м товщиною 250 мм з утепленням 100 мм XPS.

Бетон. 10 × 10 × 0,25 = 25 м³. Додаємо 3–5% на втрати та нерівність основи — замовляємо 26 м³. Якщо є ребра під стінами, їхній об'єм рахуємо окремо: переріз × довжина.

Арматура. При кроці 200 мм на кожну сітку в одному напрямку йде 51 стрижень по 10 м — це 510 м. Дві сітки по два напрямки — 2040 м, плюс напуски приблизно 10% — близько 2250 м. Погонна вага Ø12 — 0,888 кг/м, отже, приблизно 2 т арматури. Плюс підставки й П-хомути — ще 150–250 кг арматури меншого діаметра.

Утеплювач. Площа 100 м² плюс запас на торці — близько 110 м² XPS товщиною 100 мм, це 11 м³.

Сипучі. Пісок: 300 мм × 110 м² = 33 м³ з урахуванням ущільнення (коефіцієнт 1,2) — близько 40 м³. Щебінь: 150 мм × 110 м² × 1,2 — близько 20 м³.

Геотекстиль і гідроізоляція. По 120–130 м² з урахуванням нахлестів.

Такі розрахунки зручно робити в онлайн-калькуляторі фундаментів або таблиці, але звіряйте їх із проєктом: інженер може змінити крок арматури чи товщину ребер, і обсяги помітно зміняться.

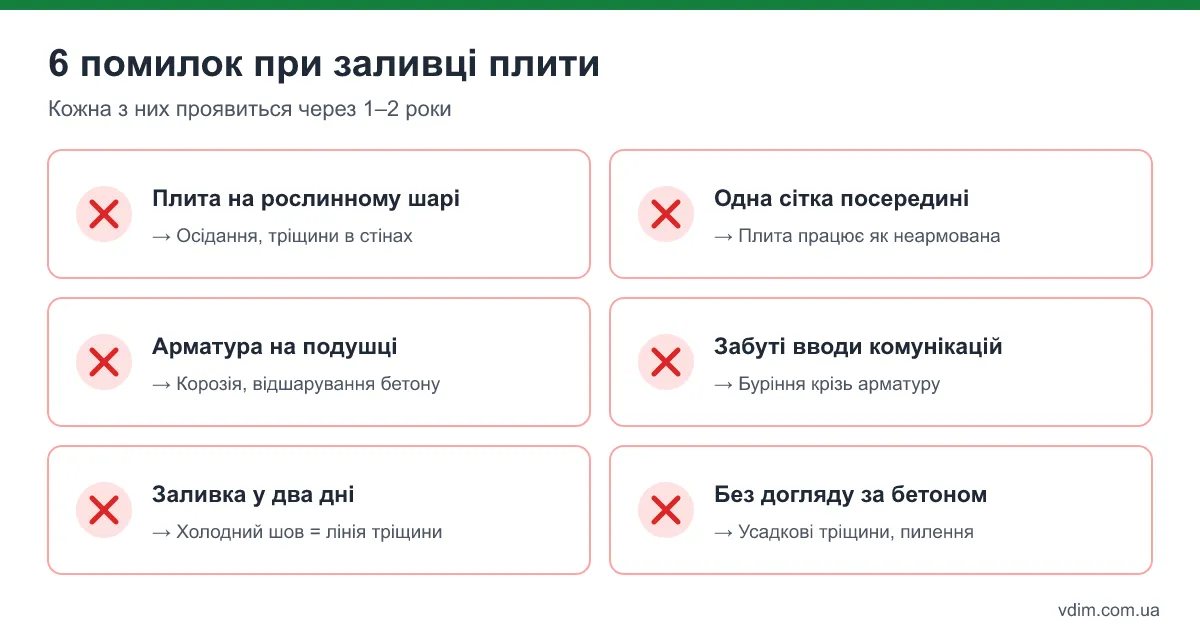

Типові помилки при влаштуванні плити

Більшість проблем із плитами — не через саму технологію, а через економію на «невидимих» етапах.

1. Плита на рослинному ґрунті або не трамбованій подушці. Через 1–2 роки з'являється осідання й тріщини в стінах. Трамбування — не формальність.
2. Одна сітка арматури посередині. Така плита працює як неармована: сітка посередині майже не сприймає розтягу.
3. Нижня сітка лежить на подушці. Без захисного шару арматура іржавіє, бетон відшаровується. Фіксатори коштують копійки порівняно з наслідками.
4. Забуті виходи комунікацій. Бурити плиту потім — дорого й ризиковано для арматури.
5. Заливка в два дні. Холодний шов посеред плити — готова лінія тріщини.
6. Немає догляду за бетоном. Пересохла поверхня покривається павутинкою тріщин і пилить.

Ще одна помилка — вибирати плиту «бо так роблять сусіди». Геологія на двох сусідніх ділянках може відрізнятися кардинально, тому хоча б кілька свердловин або шурфів перед проєктуванням — обов'язковий мінімум.

Часто задавані питання

Яка мінімальна товщина монолітної плити фундаменту?

Для легкого одноповерхового будинку — 200 мм з двома сітками арматури. Тонші плити (150 мм) застосовують лише під альтанки, гаражі та господарські будівлі. Для будинку з газоблоку в два поверхи орієнтир — 250–300 мм або 200–250 мм з ребрами під стінами.

Чи можна робити плиту на глинистому ґрунті?

Так, і це один із найкращих варіантів для глин і суглинків. Головне — утеплити плиту знизу й зробити утеплену відмостку по периметру, щоб ґрунт під будинком не промерзав. Також важливий дренаж: глина погано пропускає воду, і без відведення вона збиратиметься в подушці.

Скільки часу стоїть плита до початку кладки?

Мінімум 7 днів при температурі +15…+20 °C — за цей час бетон набирає близько 70% міцності, і на нього вже можна вести кладку. У прохолодну погоду — 14 днів і більше. Повну проєктну міцність бетон отримує через 28 діб.

Чи потрібна гідроізоляція, якщо плита утеплена XPS?

Потрібна. XPS майже не вбирає воду, але стики між плитами утеплювача пропускають вологу, а капілярний підсос через бетон ніхто не скасовував. Для сухих ділянок достатньо щільної поліетиленової плівки під утеплювачем, для високих ґрунтових вод — наплавлюваної гідроізоляції або ПВХ-мембрани.

Що дешевше — плита чи стрічка?

Для будинку без підвалу на слабких ґрунтах плита зазвичай виходить не дорожчою за стрічку, якщо порівнювати повні кошториси з цоколем і підлогою першого поверху. На щільних піщаних ґрунтах під легкий будинок дешевшою буде мілкозаглиблена стрічка.

Висновок

Монолітна плита фундаменту — найстабільніший варіант для слабких, пучинистих і обводнених ґрунтів та для будинків без підвалу, де плита одразу стає теплою основою підлоги. Її ключові умови успіху — правильна подушка з трамбуванням, дві сітки арматури із захисним шаром, бетон класу С16/20–С20/25 і безперервна заливка за один день. Замовте хоча б мінімальну геологію, порахуйте повний кошторис плити й альтернатив, і тоді вибір буде не «як у сусідів», а обґрунтованим.
