Водопровід від свердловини до будинку найнадійніше захищає від замерзання глибина: трубу кладуть на 20–30 см нижче глибини промерзання, яка в Україні становить від 0,5–0,8 м на півдні до 1,2–1,4 м на північному сході. Якщо закопати так глибоко не можна, трубу кладуть мілко в шкаралупі з утеплювачем під екраном з XPS 50 мм або підігрівають саморегулюючим гріючим кабелем 10–20 Вт/м.
Замерзає водопровід майже завжди не посередині траси, а в двох місцях: на виході з кесона або адаптера свердловини і на вводі в будинок, де труба піднімається з траншеї через фундамент. Саме там глибина найменша, а захист найчастіше «забувають» зробити. Друга типова причина — розчищена від снігу доріжка над трасою: під нею ґрунт промерзає на третину глибше.
Розберемо, яка глибина потрібна у вашому регіоні, як працюють три способи захисту, як утеплити ввід і скільки коштує електропідігрів за зиму.

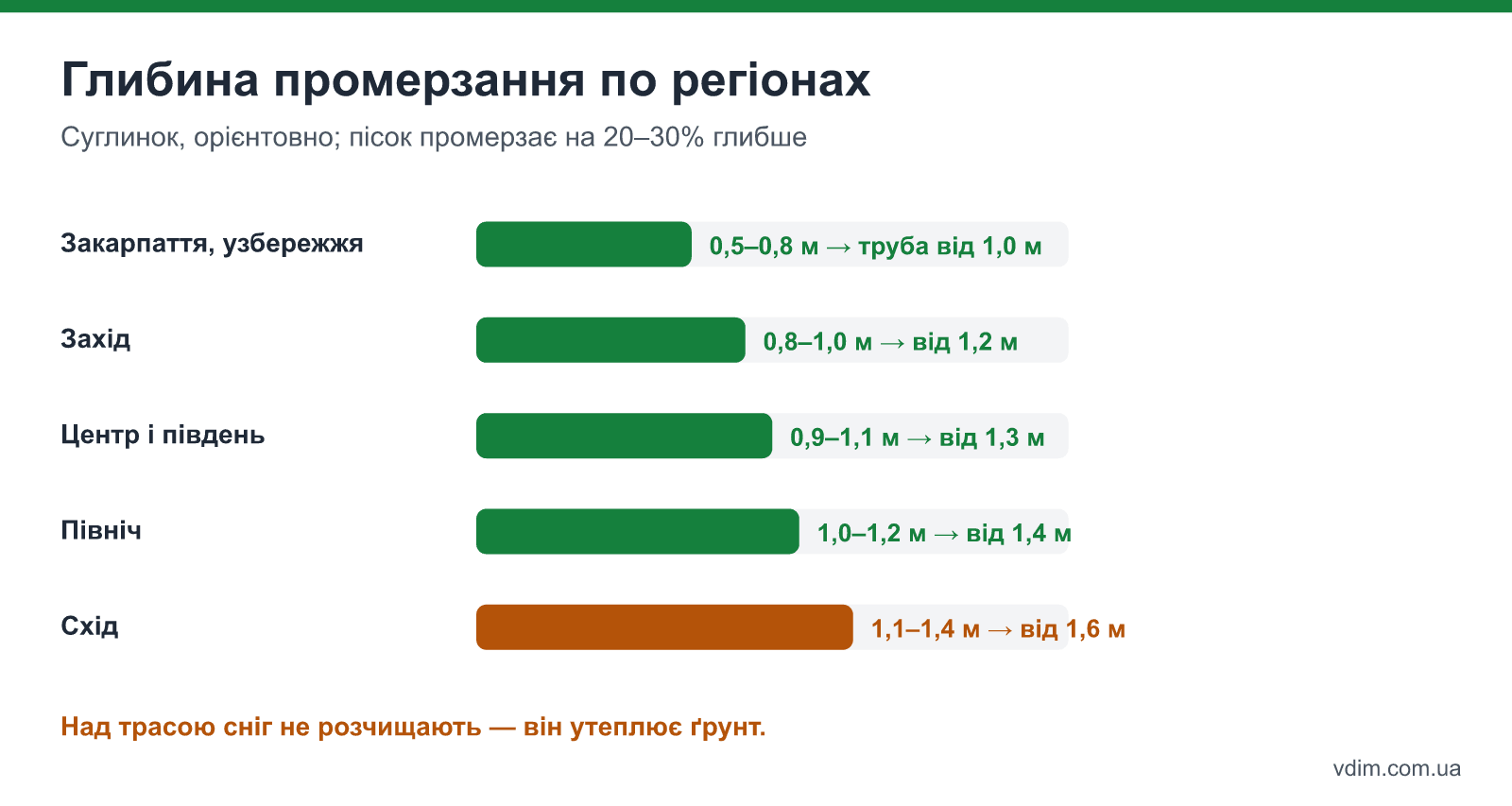

Яка глибина промерзання у вашому регіоні
Глибина промерзання — це глибина, до якої ґрунт опускається нижче 0 °C у найхолоднішу зиму. В Україні вона коливається від 0,5–0,7 м на Закарпатті й узбережжі до 1,2–1,4 м на Сумщині, Харківщині й Луганщині. Трубу водопроводу кладуть нижче цієї позначки на 20–30 см.
| Регіон | Обласні центри | Промерзання суглинку | Труба без утеплення |
|---|---|---|---|
| Закарпаття, узбережжя | Ужгород, Одеса, Херсон | 0,5–0,8 м | Від 1,0 м |
| Захід | Львів, Луцьк, Тернопіль, Івано-Франківськ | 0,8–1,0 м | Від 1,2 м |
| Центр і південь | Київ, Вінниця, Черкаси, Дніпро, Миколаїв | 0,9–1,1 м | Від 1,3 м |
| Північ | Чернігів, Житомир, Суми | 1,0–1,2 м | Від 1,4 м |
| Схід | Харків, Луганськ, Донецьк | 1,1–1,4 м | Від 1,6 м |
Значення в таблиці — орієнтовні нормативні для суглинків. Пісок і супісок промерзають на 20–30% глибше за глину, бо швидше віддають тепло, а сніг працює як утеплювач: під 30 см снігу ґрунт промерзає вдвічі менше. Тому над трасою водопроводу сніг не розчищають і не укочують машиною. Як промерзання впливає на фундамент і чому його визначають ще до будівництва, розказано у статті геологія ділянки перед будівництвом.

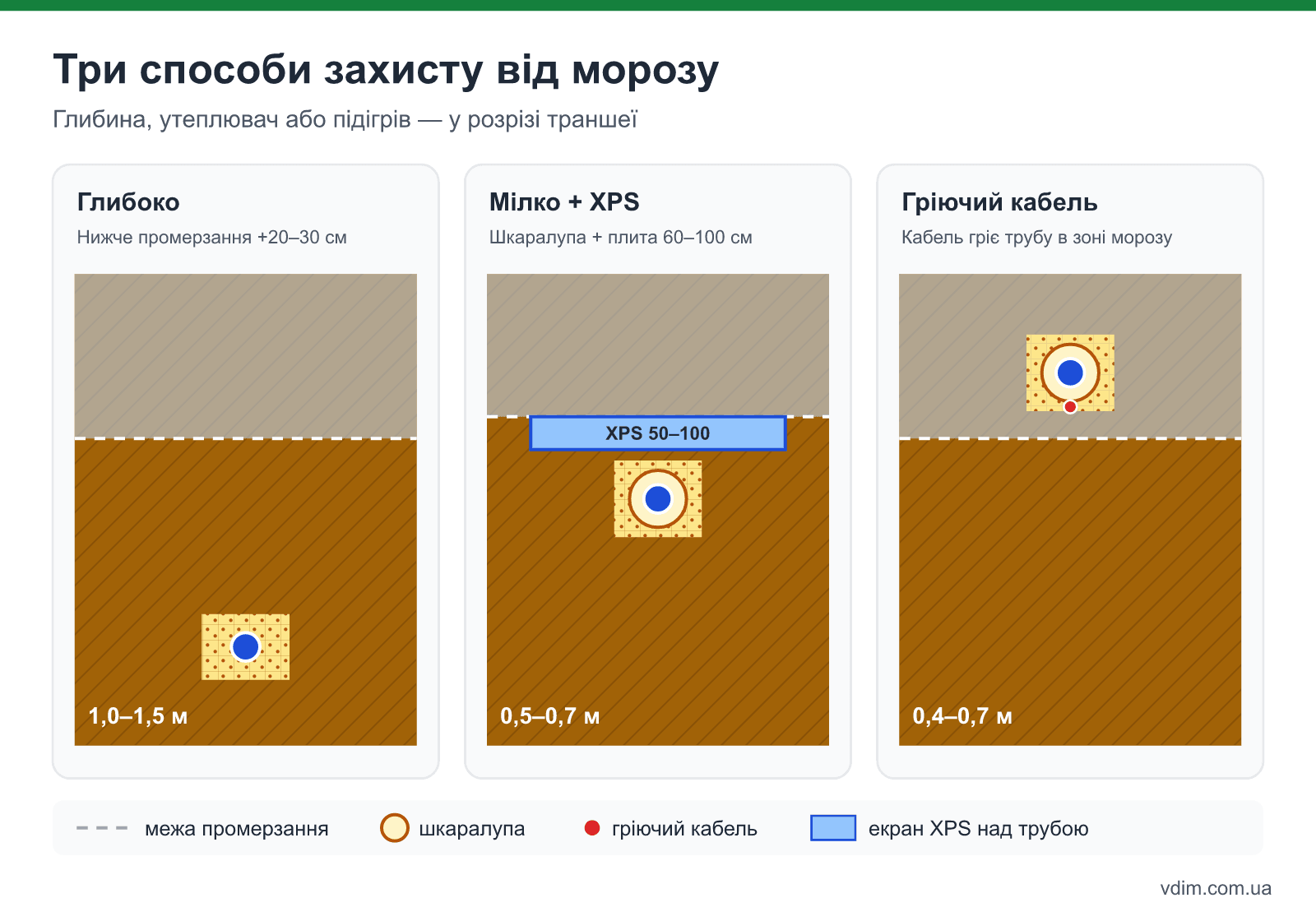

Три способи захистити трубу від морозу
Захистити водопровід від замерзання можна глибиною, утепленням або підігрівом. Глибоке закладання не потребує ні матеріалів, ні електрики; мілке з утеплювачем — менше землі й простіше на скельному чи висоководному ґрунті; гріючий кабель — страховка там, де перші два способи не дають гарантії.
| Спосіб | Глибина траншеї | Витрати | Надійність | Коли вибирати |
|---|---|---|---|---|
| Нижче промерзання | 1,0–1,5 м | Лише земляні роботи | Найвища, без електрики | Звичайний ґрунт, траса до 30–40 м |
| Мілко + шкаралупа + XPS | 0,5–0,7 м | Утеплювач на всю довжину | Висока, якщо воду не зупиняють надовго | Камінь, висока вода, дуже довга траса |
| Гріючий кабель + утеплювач | 0,4–0,7 м | Кабель, терморегулятор, електрика | Залежить від живлення | Сезонне житло, мілкі ділянки, ввід у будинок |
| Злив води на зиму | Будь-яка | Дренажний кран | Висока, але без води взимку | Дача, на яку не їздять узимку |
На практиці способи поєднують: трасу кладуть глибоко, а на вході з кесона і на вводі в будинок, де труба піднімається, додають шкаралупу і гріючий кабель довжиною 2–3 м.
Мілке закладання: як зробити правильно
Мілке закладання працює, тому що земля під трубою тепла: XPS-плита над трубою не дає морозу дістатися донизу, а тепло з глибини піднімається до труби. Тому плиту кладуть не навколо труби, а над нею, шириною 60–100 см.
- Викопайте траншею глибиною 50–70 см з ухилом 1–2 см на метр до свердловини, щоб воду можна було злити.
- Підсипте пісок шаром 10 см і утрамбуйте.
- Укладіть трубу ПНД 32 мм у шкаралупі з пінополіуретану чи спіненого поліетилену 20–30 мм, а зверху — захисну гофру.
- Засипте піском на 10 см над трубою.
- Покладіть XPS 50 мм плитами шириною 60–100 см симетрично над трубою; у регіонах з промерзанням понад 1 м — 2 шари або 100 мм.
- Засипте ґрунтом без каміння і будівельного сміття, позначте трасу на плані ділянки.

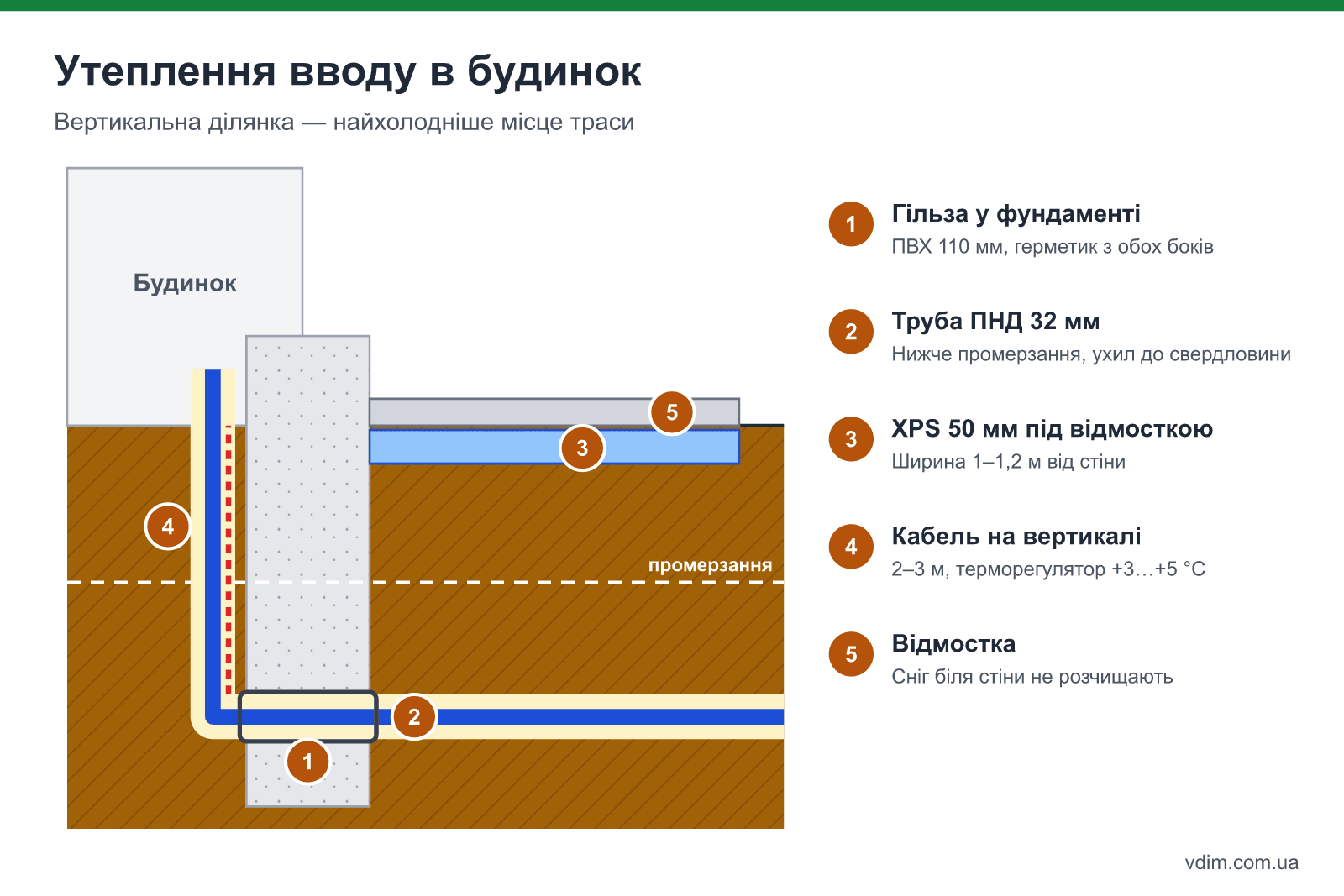

Як утеплити вихід зі свердловини і ввід у будинок
Найхолодніші ділянки водопроводу — вертикальні: там труба проходить зону промерзання знизу вгору і не має над собою шару ґрунту. На вводі в будинок до цього додається холодний фундамент, через який мороз заходить у гільзу.
На вводі в будинок:
- Гільза у фундаменті — труба проходить через гільзу більшого діаметра (ПВХ 110 мм для труби 32 мм), а простір між ними заповнюють піною або утеплювачем і герметиком із обох боків.
- Ввід нижче промерзання — гільзу закладають у стрічку ще при бетонуванні на глибині траси; пробивати її потім — різати арматуру.
- Утеплювач під відмосткою — XPS 50 мм шириною 1–1,2 м під відмосткою захищає ґрунт біля фундаменту і самий ввід; детальніше — у статті утеплення фундаменту і цоколя.
- Гріючий кабель на вертикалі — від траншеї до підлоги будинку, 2–3 м з терморегулятором.
На виході зі свердловини труба має опинитися нижче промерзання ще всередині кесона або через адаптер, який виводить воду з обсадної труби збоку на потрібній глибині. Кесон утеплюють кришкою з XPS 50–100 мм, а горловину — щільним люком. Як вибрати між кесоном, адаптером і колодязем, розібрано в статті свердловина чи колодязь.
Гріючий кабель: який вибрати і скільки він споживає
Для водопроводу використовують саморегулюючий гріючий кабель потужністю 10–20 Вт на метр: він сам зменшує нагрів там, де тепліше, і не перегріває пластикову трубу. Резистивний кабель з постійною потужністю дешевший, але без терморегулятора на трубі ПНД може її перегріти.
Кабель прокладають двома способами:
- Зовні, уздовж труби — кабель кріплять до низу труби алюмінієвим скотчем через кожні 30–50 см і закривають шкаралупою; так обігрівається вся довжина, і кабель можна замінити, лише розкопавши трасу.
- Усередині труби — харчовий кабель вводять у трубу через сальник-трійник; зручно для вже прокладеної мілкої труби, але кабель зменшує прохід і заважає насосу на трубах менше 32 мм.
Потрібна потужність залежить від регіону і способу закладання: 10 Вт/м — для труби в шкаралупі на глибині 0,6–0,8 м, 16 Вт/м — для неглибоких ділянок і вводів, 20–24 Вт/м — для відкритих ділянок і труби над землею. Терморегулятор з датчиком на трубі вмикає кабель при +3…+5 °C, і в середньому за зиму він працює 20–40% часу.
Приклад: траса 15 м плюс 2 м на вводи, кабель 16 Вт/м — 272 Вт. При роботі 30% часу це близько 59 кВт·год на місяць, або 254 грн за тарифом 4,32 грн/кВт·год. Підставте свою трасу:
Гріючий кабель для водопроводу
До довжини траси додано 2 м на вихід із кесона і ввід у будинок. Саморегулюючий кабель на теплих ділянках споживає менше номіналу.
Окрема лінія для кабелю в щитку — з диференційним автоматом 30 мА: кабель лежить у мокрому ґрунті, і пошкодження ізоляції там трапляється частіше, ніж у будинку. Що поставити в щиток на вуличні лінії, розібрано у статті ПЗВ чи диференційний автомат.
Що робити, якщо водопровід уже замерз
Замерзлий водопровід відігрівають поступово, від будинку до свердловини, і не відкритим вогнем. Якщо труба ПНД, вона зазвичай не тріскає від льоду, але насос, що працює на закриту лінію, може вийти з ладу — тому першим ділом його вимикають.
- Вимкніть насос і насосну станцію, щоб вони не працювали «насухо».
- Знайдіть ділянку — найчастіше це ввід у будинок або вихід із кесона; там труба холодна на дотик або вкрита інеєм.
- Відкрийте кран у будинку, щоб тала вода мала вихід.
- Прогрійте ділянку будівельним феном, тепловою гарматою або намотаним резистивним кабелем; на вводі можна утеплити простір і поставити обігрівач.
- Усередині труби використовують гнучкий шланг з гарячою водою або спеціальний пристрій для відтавання, який просувають до льодової пробки.
- Після відтавання знайдіть причину: мілка ділянка, відсутній утеплювач або розчищений сніг — і виправте до наступних морозів.
Якщо замерзання повторюється щозими, а вода береться насосною станцією в будинку, перевірте ще й всмоктувальну лінію: про різницю між станцією і заглибним насосом у цьому контексті — у статті насосна станція чи заглибний насос.
Відповіді на часті запитання
Чи можна класти водопровід на 50 см без утеплення, якщо вода постійно тече?
Ризиковано: вода в трубі тече лише коли нею користуються, а вночі й під час відключень світла стоїть. У центрі України труба на 50 см без утеплення замерзає вже за кілька днів морозу −15 °C, тож потрібні хоча б шкаралупа і XPS-екран.
Яку трубу краще класти від свердловини — ПНД чи металопластик?
Для траси в ґрунті використовують поліетиленову трубу ПНД ПЕ100 на тиск 10–16 атм діаметром 32 мм: вона не корозує, витримує замерзання без розриву і не має з'єднань на всій довжині. Металопластик у землю не кладуть — фітинги під землею з часом протікають.
Чи можна вмикати гріючий кабель лише в морози?
Так, із терморегулятором кабель сам вмикається при охолодженні труби до +3…+5 °C і вимикається в теплі дні. Без регулятора кабель доводиться вмикати вручну, і забута в морози розетка закінчується замерзлим вводом.
