Заземлення приватного будинку: схема, розрахунок, монтаж

Заземлення приватного будинку — це контур із 3–5 сталевих електродів довжиною 2–3 м, забитих у ґрунт і з'єднаних смугою, від якого провідник PE йде на шину в електрощиті. Для повторного заземлення в системі TN-C-S орієнтир — не більше 30 Ом, для будинку з блискавкозахистом чи вимогою виробника котла — до 10 Ом.

Скільки електродів знадобиться, вирішує не «як прийнято», а ґрунт: у вологій глині трьох кутників по 3 м вистачає з запасом, у сухому піску те саме дасть 40–60 Ом. Нижче — як обрати систему заземлення, порахувати контур під свою ділянку, змонтувати його за день і перевірити так, щоб протокол вимірювання прийняли газовики й електролабораторія.

Навіщо заземлення, якщо в щиті є ПЗВ?

Заземлення і ПЗВ працюють у парі: заземлення дає струму витоку безпечний шлях у землю, а ПЗВ помічає цей витік і вимикає лінію за 20–40 мс. Без провідника PE пробій ізоляції на корпус пральної машини чи бойлера ПЗВ «побачить» лише тоді, коли струм піде через людину, яка торкнулася корпусу.

Для приватного будинку заземлення потрібне з кількох практичних причин:

• Техніка з металевим корпусом — бойлер, пральна й посудомийна машини, електроплита, насос свердловини. Виробники пишуть у паспорті, що підключення без заземлення позбавляє гарантії.
• Газовий котел — газорозподільні компанії під час пуску котла часто просять протокол вимірювання опору заземлення.
• Захист від перенапруги — обмежувачі перенапруги (УЗІП) на вводі повітряної лінії скидають імпульс саме в контур заземлення; без нього вони марні.
• Сонячна станція й тепловий насос — інвертори й зовнішні блоки вимагають заземлення корпусу й рами панелей, детальніше — у статті сонячна електростанція для дому.
• Тепла підлога у ванній — нагрівальний кабель під плиткою з екраном підключають тільки до лінії з PE і ПЗВ.

Окреме слово про «занулення»: перемичка між нулем і заземлювальним контактом прямо в розетці — небезпечна саморобка. Якщо нуль на лінії обірветься або фазу з нулем переплутають, на корпусі техніки з'явиться 220 В.

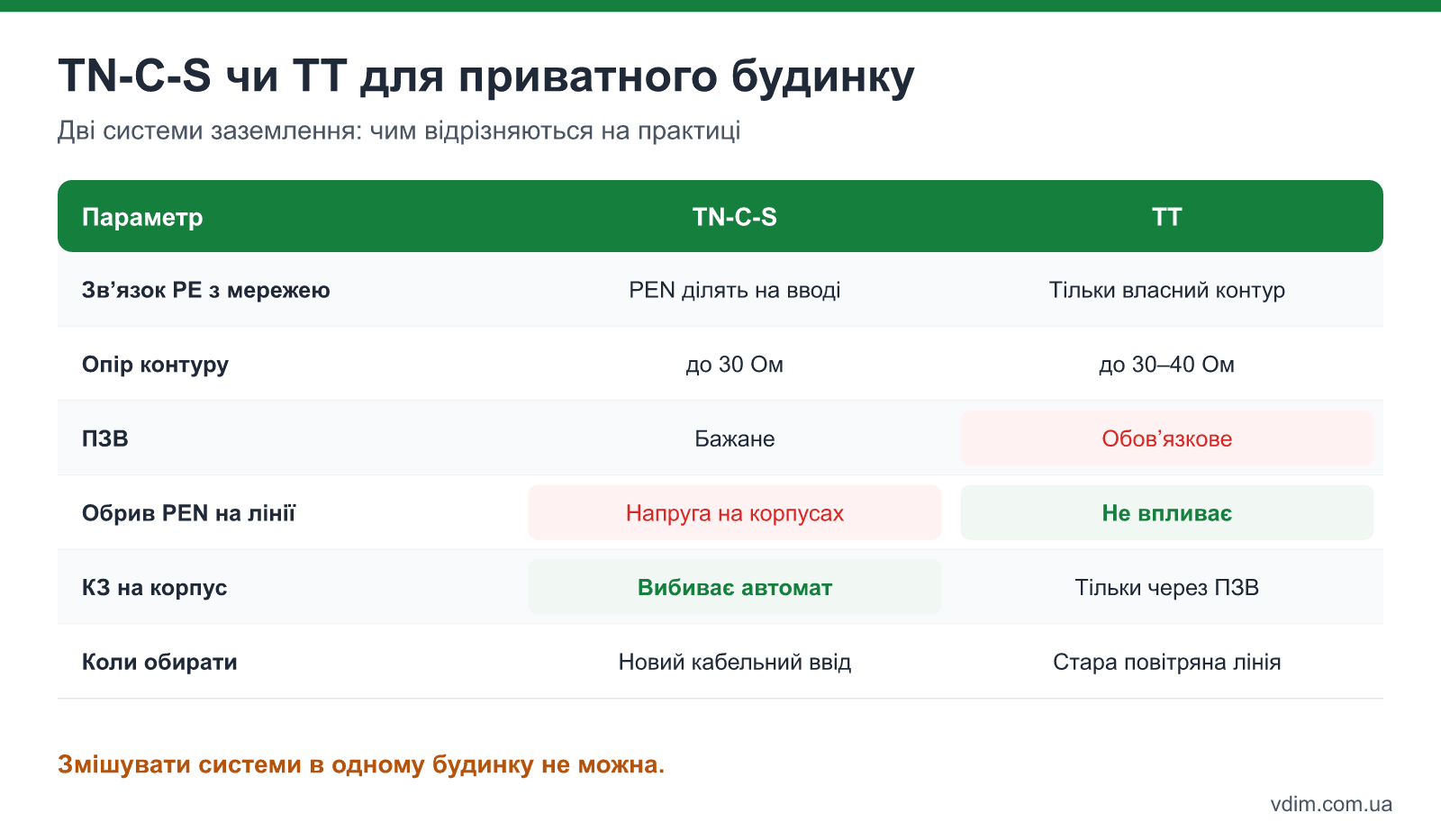

TN-C-S чи TT: яку систему обрати для будинку

Система заземлення — це спосіб, яким провідник PE у будинку пов'язаний із мережею. У приватному секторі України лінія від опори зазвичай приходить двома (одна фаза) або чотирма (три фази) проводами в системі TN-C, де нуль і захисний провідник поєднані в одному PEN. Далі в будинку є два шляхи: розділити PEN на вводі (TN-C-S) або зробити повністю незалежне заземлення (TT).

TN-C-S — PEN заходить у щит, на шині розділяється на N і PE, і в цій точці підключають повторне заземлення. Плюс — струм короткого замикання на корпус великий, автомат вибиває навіть без ПЗВ. Мінус — якщо PEN обірветься на повітряній лінії (впало дерево, вкрали провід, перегоріла скрутка на опорі), корпуси всієї техніки в будинку опиняться під напругою.

TT — PE у будинку йде тільки на власний контур, з нулем мережі ніде не з'єднаний. Обрив нуля на лінії корпуси не зачіпає, але струм витоку через землю малий і автомат на нього не реагує — тому ПЗВ на всіх лініях обов'язкове, а не бажане.

Як вирішити:

• Новий кабельний ввід (СІП, підземний кабель), стабільна лінія — TN-C-S з повторним заземленням до 30 Ом і УЗІП на вводі.
• Стара повітряна лінія «голим» проводом, часті обриви й перекоси фаз — TT з ПЗВ на вводі (100–300 мА, селективне) і ПЗВ 30 мА на розеткових лініях.
• Технічні умови оператора системи розподілу вже вказують систему — робіть так, як у ТУ: від цього залежить прийняття вузла обліку.

Змішувати дві системи в одному будинку не можна: частина розеток на «нулі» мережі, а частина — на власному контурі означає, що між корпусами двох приладів може виникнути різниця потенціалів.

Який опір заземлення потрібен?

Опір заземлювального пристрою — це опір, який чинить ґрунт струму, що стікає з електродів, і він має бути тим менший, чим відповідальніше призначення контуру. Для приватного будинку діють чотири орієнтири:

Для системи TT формально достатньо значно більшого опору: при ПЗВ 30 мА умова «50 В / 0,03 А» дає понад 1600 Ом. Але сухий ґрунт улітку й промерзлий узимку збільшує опір у 1,5–2 рази, а ПЗВ на вводі зазвичай стоїть на 100–300 мА, тому електрики закладають ті самі 30 Ом — із запасом на найгірший сезон.

Якщо на даху буде блискавкоприймач або ви ставите УЗІП першого класу на повітряному вводі, рахуйте контур одразу на 10 Ом: окремий «малий» контур для розеток і окремий «великий» для блискавки не роблять — усі заземлювачі будинку з'єднують в одну систему.

Розрахуйте контур під свій ґрунт

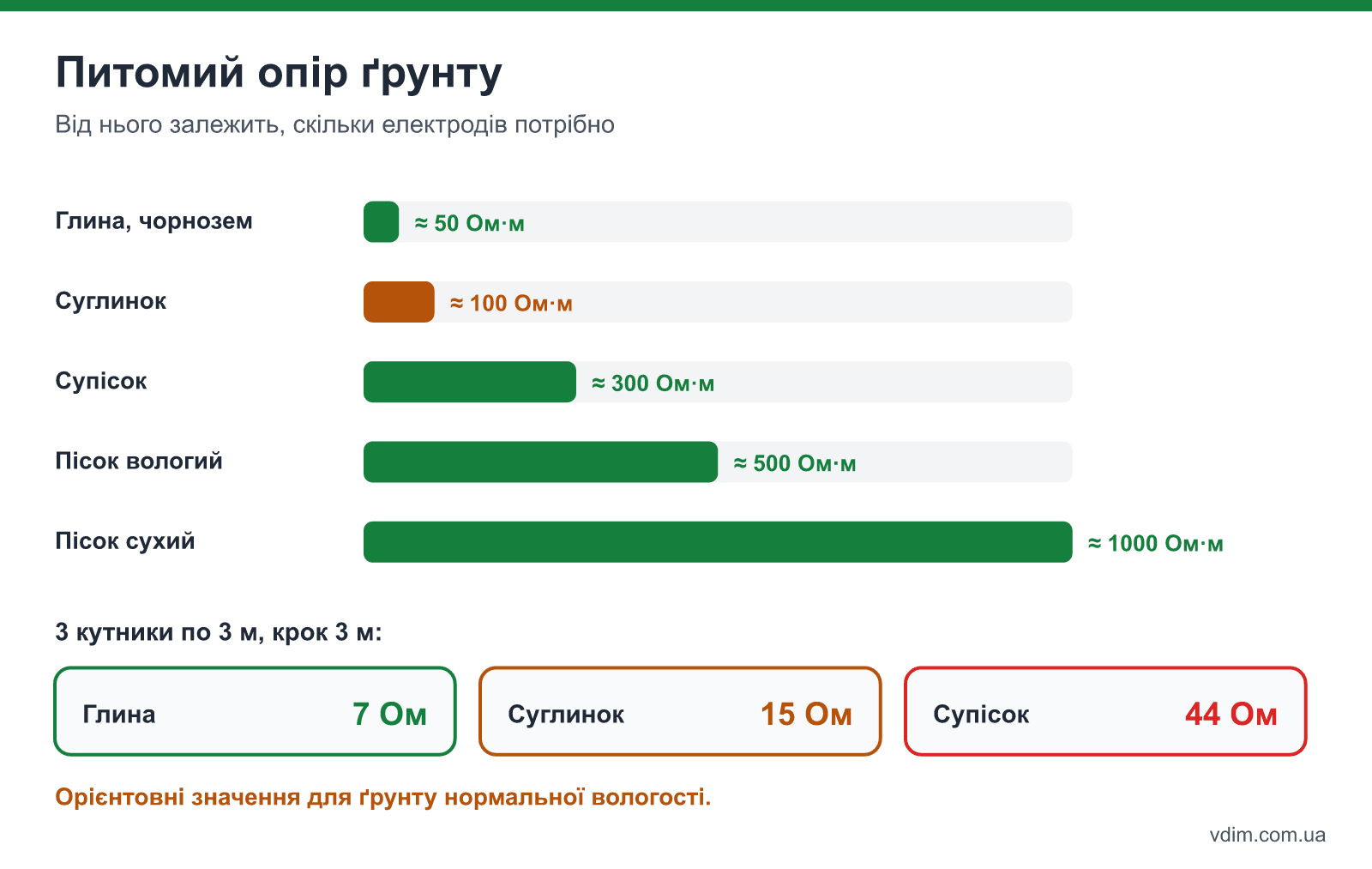

Опір контуру визначає насамперед питомий опір ґрунту — опір кубометра ґрунту струму, в Ом·м. Вологі глини й чорноземи проводять струм у 10–20 разів краще за сухий пісок, тому ті самі три кутники в Полтавській області дають 7 Ом, а на піщаній ділянці в Житомирській — понад 40.

Якщо робили геологію ділянки перед будівництвом, тип ґрунту на глибині 1–3 м уже відомий зі звіту. Якщо ні — подивіться на ґрунт із траншеї: липкий і пластичний — глина чи суглинок, розсипчастий і такий, що не скочується в джгут, — супісок чи пісок.

Один вертикальний електрод довжиною L, верх якого заглиблений на 0,5 м, має опір, що рахується за класичною формулою: R₁ = ρ / (2πL) × ln(2L/d) + ½ × ln((4t+L)/(4t−L)), де d — діаметр електрода, t — глибина від поверхні до середини електрода. Кілька електродів «заважають» один одному розтікати струм, тому загальний опір ділять не просто на їхню кількість, а ще й на коефіцієнт використання η: 0,85 при відстані між електродами у дві їхні довжини, близько 0,75 — при відстані в одну довжину.

Приклад: суглинок (100 Ом·м), сталевий штир Ø18 мм завдовжки 3 м. Один електрод дає 32,9 Ом. Три таких у трикутнику з кроком 3 м — 32,9 / (3 × 0,75) = 14,6 Ом: для повторного заземлення в TN-C-S цього досить. Якщо потрібні 10 Ом під блискавкозахист, знадобиться 5 електродів — 8,8 Ом.

Горизонтальна смуга між електродами теж трохи знижує опір, але калькулятор її не враховує — це запас. Якщо розрахунок дає понад 8–10 електродів, вигідніше не розтягувати контур по ділянці, а йти вглиб: глибинний модульний штир на 6–9 м досягає вологих шарів, де ґрунт не промерзає і не пересихає.

Кутник, штир чи модульне заземлення?

Електроди для контуру бувають трьох типів, і різниця між ними — у тому, як глибоко їх реально забити і скільки вони простоять у ґрунті. Матеріал має бути без фарби: фарба й бітум на електроді — ізоляція, яка зводить контур нанівець.

• Сталевий кутник 50×50×5 мм, довжина 2,5–3 м — найдешевший варіант: забивається кувалдою в глину й суглинок, служить 15–25 років, у піску й кислих ґрунтах іржавіє швидше. Кінець заточують «клином» під кутом 30–45°.
• Сталевий круглий штир Ø16–18 мм — легше заходить у щільний ґрунт за рахунок меншого перерізу, але гірше переносить корозію, ніж кутник з тією ж масою.
• Оцинкований штир чи кутник — цинкове покриття додає 10–15 років служби; зварювати оцинковку треба з обробкою шва, інакше в місці зварювання починається корозія.
• Модульна омиднена система — штирі по 1,5 м із різьбовими муфтами, які загвинчують один в одного й забивають перфоратором на 6–12 м. Займає 1 м² ділянки, служить 30+ років, дорожча в 2–3 рази, зате єдина реальна альтернатива на сухому піску і на тісних ділянках.

Горизонтальний провідник між електродами — сталева смуга 40×4 мм або круглий пруток Ø10–12 мм, їх приварюють до кожного електрода. Орієнтовні ціни 2026 року: матеріали для класичного контуру з трьох кутників і 9 м смуги — 2–4 тис. грн, комплект модульного заземлення на 6 м — 6–10 тис. грн, контур «під ключ» із вимірюванням — 8–16 тис. грн залежно від області й ґрунту.

Монтаж контуру за один день

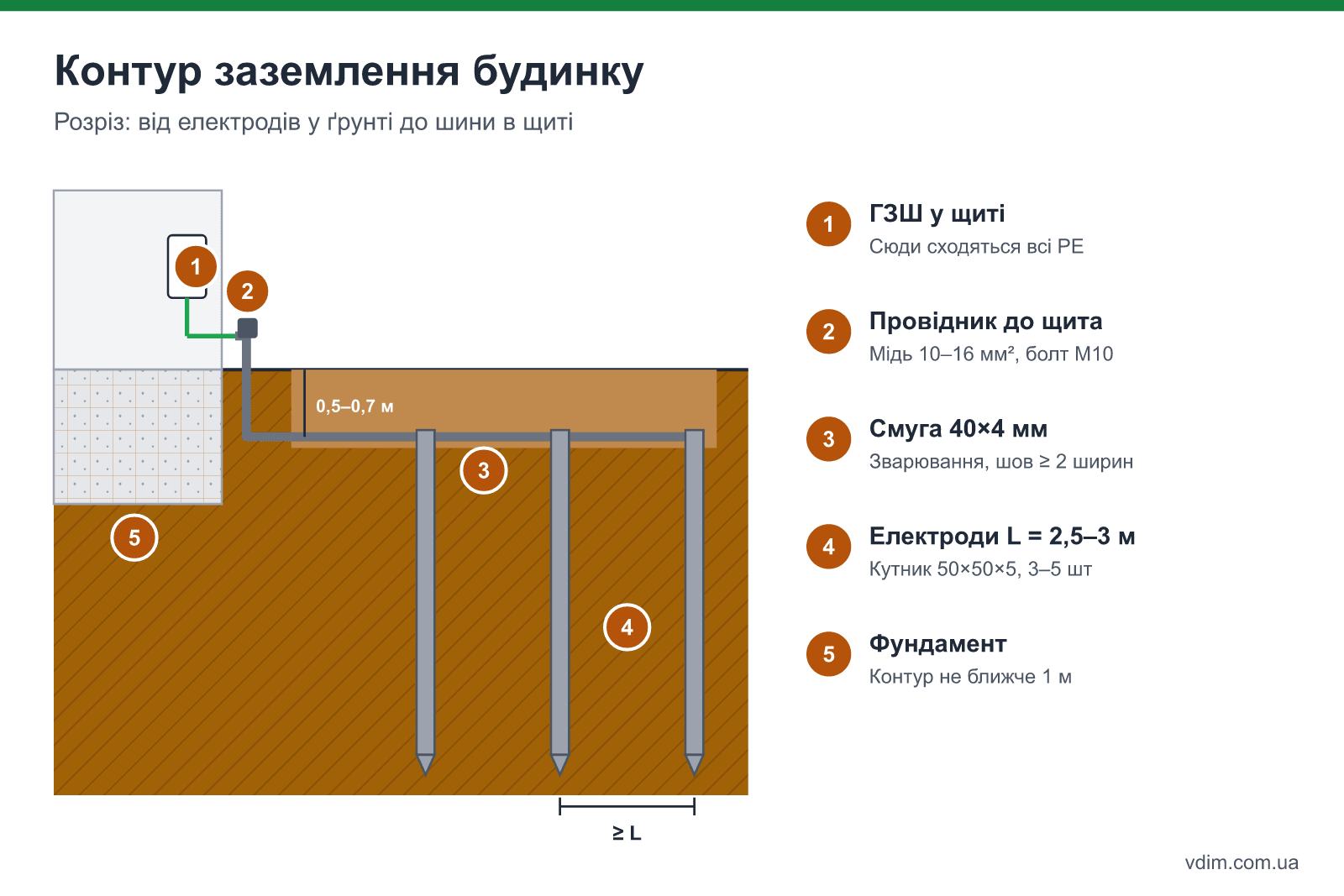

Класичний контур — рівносторонній трикутник із трьох кутників по 3 м зі стороною 3 м, з'єднаних смугою, на відстані 1–6 м від фундаменту. Траншея глибиною 0,5–0,7 м, верхні кінці електродів — на 10–15 см вище дна траншеї, щоб до них приварити смугу.

1. Оберіть місце — з тіньового боку будинку, де ґрунт вологіший, не ближче 1 м до фундаменту й подалі від доріжок, де ходять люди й тварини: у момент грози біля контуру виникає крокова напруга.
2. Розмітьте трикутник зі стороною, що дорівнює довжині електрода, і викопайте траншею 0,5–0,7 м завглибшки, плюс одну траншею від трикутника до цоколя.
3. Забийте електроди кувалдою або відбійним молотком із насадкою, залишивши над дном траншеї 10–15 см. Якщо кутник уперся в камінь, не гніть його — витягніть і забийте поруч.
4. Приваріть смугу 40×4 мм до кожного електрода з довжиною шва не менше двох ширин смуги; болтові з'єднання в ґрунті з часом окислюються й «відпадають».
5. Виведіть смугу до цоколя і підніміть її по стіні на 0,3–0,5 м вище ґрунту, де приварюють болт М10 для підключення провідника до щита.
6. Обробіть зварні шви бітумною мастикою чи антикорозійною ґрунтовкою — тільки шви, не самі електроди.
7. Засипте траншею однорідним ґрунтом без щебеню й будівельного сміття, пошарово трамбуючи. Солі й «вугілля» в траншею не сипте: вони роз'їдають сталь за кілька років.
8. Заміряйте опір до підключення до щита і ще раз — після першої зими.

Контур краще робити до відмостки й мощення: коли навколо будинку вже лежить відмостка, траншею доведеться прокладати через неї або обходити.

Як заземлення заходить у щит

Від болта на цоколі до електрощита прокладають мідний провідник перерізом 10–16 мм² у жовто-зеленій ізоляції або ту ж сталеву смугу, якщо щит на стіні поруч. Провідник підключають до головної заземлювальної шини (ГЗШ) — окремої шини в щиті, до якої сходяться всі захисні провідники будинку.

Що підключають до ГЗШ:

• PE-провідники всіх ліній — кожна розеткова й силова лінія будинку виконується трижильним кабелем, третя жила йде на шину PE; правила вибору кабелю й автоматів ті самі, що описані в статті про заміну електропроводки.
• Систему зрівнювання потенціалів — металеві труби водопроводу, опалення й каналізації на вводі в будинок, металевий каркас, ванну, якщо вона сталева.
• УЗІП — обмежувачі перенапруги підключають між фазами, нулем і PE якомога коротшим проводом.
• Повторне заземлення PEN у системі TN-C-S — у точці розділу PEN на N і PE перед ввідним автоматом.

Газову трубу до зрівнювання потенціалів підключають тільки після ізолювальної вставки, а використовувати трубопроводи як заземлювач заборонено: водопровід можуть замінити на пластик, і «заземлення» зникне непомітно.

Вимірювання: як переконатися, що контур працює

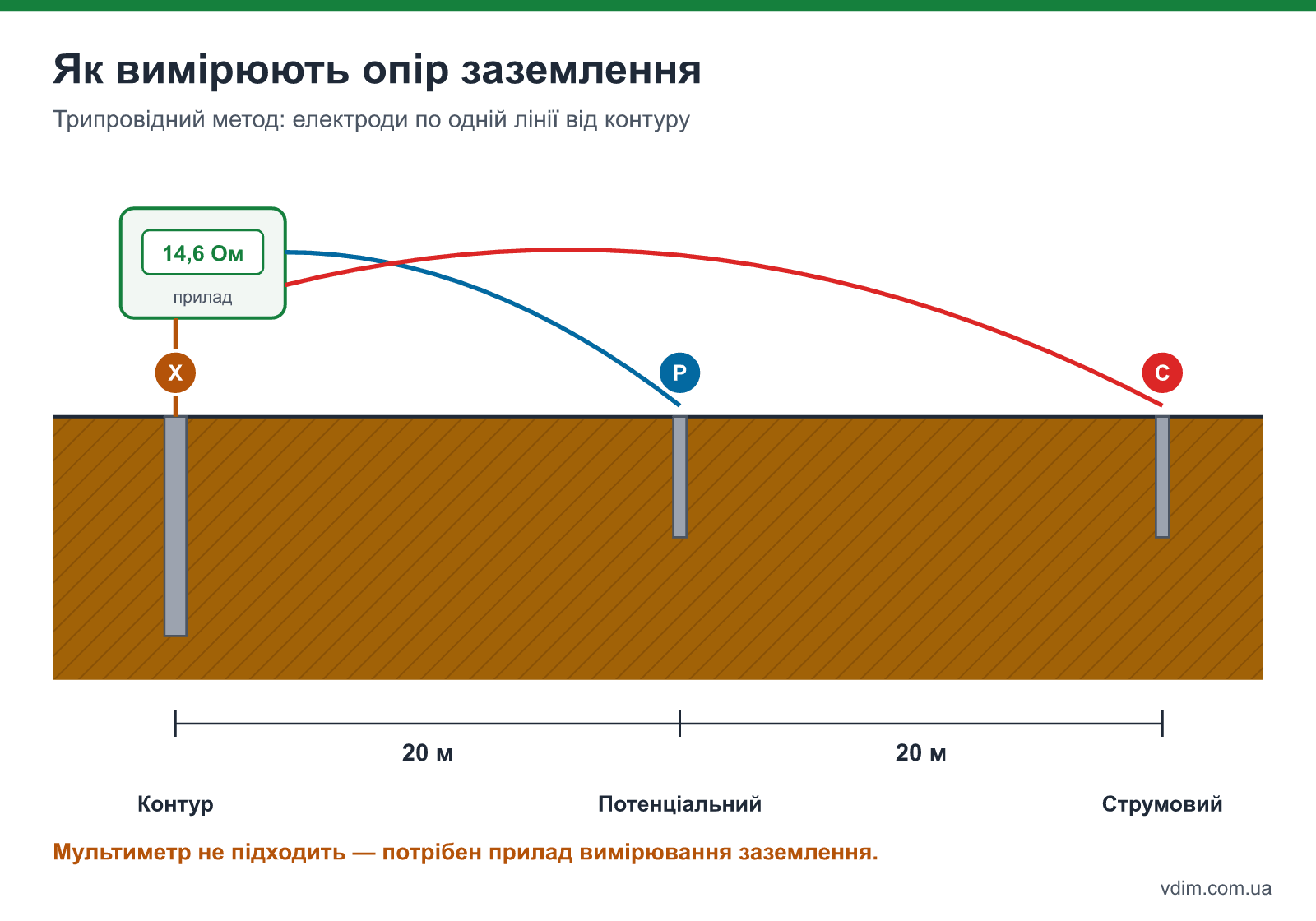

Опір заземлення вимірюють спеціальним приладом за трипровідною схемою: два допоміжні електроди забивають у ґрунт на відстані 15–20 і 30–40 м від контуру по одній лінії, і прилад показує опір в омах. Мультиметр для цього не підходить — він показує опір металу, а не розтікання струму в ґрунті.

• Хто вимірює — електролабораторія з атестованим приладом. Вона видає протокол, який потрібен для пуску газового котла, підключення сонячної станції чи приймання будинку.
• Коли вимірювати — найчесніше значення дає суха середина літа або промерзлий ґрунт у січні–лютому. Виміряний одразу після дощу опір може бути вдвічі нижчим за реальний для посухи.
• Що робити, якщо опір завеликий — додати 1–2 електроди на відстані не менше їхньої довжини від наявних або забити один глибинний модульний штир на 6–9 м і з'єднати його з контуром.
• Як часто перевіряти — раз на 3–5 років і після будь-яких земляних робіт поруч із контуром; заодно перевіряють затяжку болта на цоколі.

Перевірка ПЗВ — окрема процедура: кнопку «Тест» натискають раз на місяць, а електролабораторія вимірює струм і час спрацювання кожного вимикача.

Питання про заземлення

Чи можна зробити заземлення одним електродом?

Так, якщо це глибинний модульний штир на 6–9 м або ґрунт — волога глина. Один кутник 3 м у суглинку дає близько 33 Ом, що на межі навіть для TN-C-S, а в піску один кутник не дасть прийнятного опору ніколи.

Чи потрібне заземлення, якщо вся проводка в будинку на ПЗВ?

Потрібне. ПЗВ вимикає лінію, коли струм уже тече через людину, а заземлення дає струму витоку інший шлях і дозволяє ПЗВ спрацювати ще до дотику. Крім того, без заземлення не працюють обмежувачі перенапруги.

Яка глибина промерзання впливає на заземлення в Україні?

Глибина промерзання в більшості областей — 0,6–1,2 м, тому верх електродів на 0,5–0,7 м і довжина 2,5–3 м гарантують, що більша частина електрода працює в непромерзлому ґрунті. Короткі кутники по 1–1,5 м узимку дають опір у 1,5–2 рази вищий, ніж улітку.

Чи можна заземлити будинок на арматуру фундаменту?

Так, арматура стрічкового фундаменту чи плити — хороший природний заземлювач, якщо від неї ще під час бетонування виведено сталеву смугу до цоколя. Варто пам'ятати, що гідроізоляція й утеплення фундаменту з XPS суттєво підвищують опір, тому такий заземлювач все одно вимірюють і за потреби доповнюють зовнішнім контуром.
