Армопояс для газоблоку: навіщо і як зробити

Армопояс для газоблоку — це монолітна залізобетонна стрічка по верху несучих стін, яка розподіляє навантаження від перекриття й даху та зв'язує стіни в жорстку коробку. Типовий армопояс має висоту 200–250 мм, ширину на 50–100 мм меншу за стіну, 4 прути арматури Ø10–12 мм і бетон класу C20/25 (М300).

Газобетон добре працює на стиск рівномірним навантаженням, але крихкий під зосередженою силою і на згин. Плита перекриття, покладена просто на блоки, чи мауерлат, прикручений анкерами до газоблоку, з часом кришать верхній ряд — з'являються тріщини, а кріплення даху слабшає.

У цій статті — коли армопояс обов'язковий, а коли можна обійтися без нього, яких розмірів і з якою арматурою його робити, що краще — U-блоки чи знімна опалубка, як утеплити пояс, щоб не було мостика холоду, і покрокова інструкція заливки.

Коротко про головне:

• Армопояс обов'язковий під монолітні та збірні плити перекриття, під мауерлат кроквяного даху і в сейсмічних районах.
• Стандартний переріз — 250×200–250 мм для стіни 300–375 мм; каркас — 4 прути А400 Ø10–12 мм і хомути Ø6–8 мм з кроком 200–300 мм.
• Бетон — не нижче C16/20 (М250), оптимально C20/25 (М300); заливка без технологічних перерв по всьому периметру.
• Ззовні армопояс утеплюють XPS 50–100 мм або заливають в U-блок: інакше це холодна смуга по всьому периметру будинку.
• Навантаження на пояс дозволяється через 7–14 днів, повну міцність бетон набирає за 28 днів при +20 °C.

Навіщо потрібен армопояс на газоблоці

Армопояс на газоблоці потрібен для трьох завдань: рівномірно розподілити на стіну зосереджене навантаження від плит, балок і крокв, зв'язати всі стіни в єдину жорстку раму і компенсувати нерівномірну осадку фундаменту чи температурні деформації. Без поясу навантаження передається на невелику площу блоків і руйнує їх.

Що саме робить армопояс:

• Розподіляє навантаження — плита перекриття вагою 3–4 т спирається не на край блока, а на бетон по всій довжині стіни.
• Об'єднує стіни — замкнений контур не дає стінам «розходитися» на кутах від розпору даху й осадки.
• Тримає кріплення — анкерні шпильки мауерлата заливаються в бетон і не вириваються вітровим навантаженням на дах.
• Вирівнює горизонт — верх поясу можна вивести в ідеальну площину, навіть якщо кладка мала невеликі відхилення.
• Гасить тріщини — розподіляє напруження, які з'являються при сезонних рухах ґрунту.

Для одноповерхового будинку з легким дерев'яним перекриттям на балках деякі конструктори допускають армований ряд із кладочної арматури замість монолітного поясу — але тільки за розрахунком. Технологія кладки стін загалом — у статті будинок з газоблоку.

Коли армопояс обов'язковий, а коли — ні

Армопояс обов'язковий під плитами перекриття (монолітними і пустотними), під мауерлатом кроквяної системи, над кожним поверхом будинку з газоблоку і в сейсмонебезпечних районах. Не потрібен він у ненесучих перегородках, а на цоколі його роль виконує ростверк або верх фундаменту.

Якщо сумніваєтеся — питайте конструктора, який робив проєкт: вузол армопояса має бути в розділі КЗ. Про склад проєкту — у статті проєкт будинку: типовий чи індивідуальний.

Які розміри армопояса для газоблоку

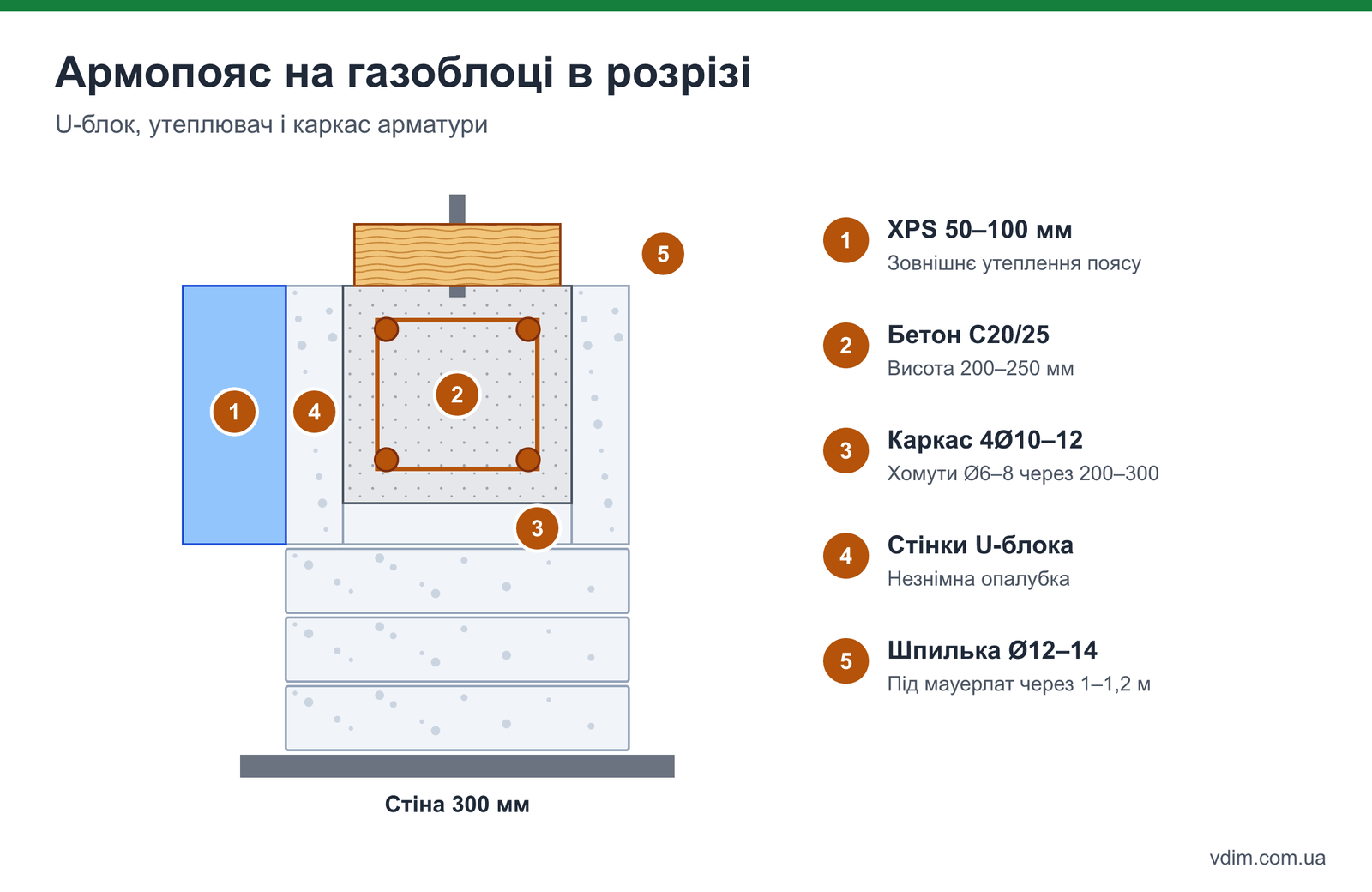

Висота армопояса для газоблоку — 200–250 мм, але не менше висоти одного ряду блоків, а ширина — на 50–100 мм менша за товщину стіни, щоб лишилося місце для утеплювача ззовні. Для стіни 300 мм пояс роблять шириною 200–250 мм, для стіни 375 мм — 250–300 мм.

Орієнтовні розміри за товщиною стіни:

• Стіна 250 мм — пояс 180–200 мм шириною і 200 мм висотою, утеплення 50 мм XPS.
• Стіна 300 мм — 200–250 × 200–250 мм, утеплення 50–100 мм.
• Стіна 375 мм — 250–300 × 250 мм, утеплення 75–100 мм.
• Стіна 400 мм — 300 × 250 мм, утеплення 100 мм.

Точніший переріз залежить від прольоту перекриття, ваги даху й снігового району. Для прольотів понад 6 м і важких покрівель (натуральна черепиця) висоту часто збільшують до 300 мм.

Яка арматура потрібна для армопояса

Для армопояса використовують рифлену арматуру класу А400С (А-III) діаметром 10–12 мм — 4 поздовжні прути у вигляді просторового каркаса, та гладкі хомути Ø6–8 мм з кроком 200–300 мм. Захисний шар бетону — 25–30 мм з усіх боків, щоб арматура не іржавіла.

Правила збирання каркаса:

• Поздовжні прути — 2 знизу і 2 зверху, по кутах перерізу. Для широкого поясу (300 мм) — 6 прутів.
• Нахлест прутів — не менше 40–50 діаметрів: для Ø12 — 500–600 мм; стики розносять урозбіг.
• Кути — з Г-подібними додатковими прутами довжиною 500 мм на кожен бік; прості «перехрести» без зв'язку кути не тримають.
• З'єднання — в'язальним дротом, а не зварюванням: арматуру А400С зварювання послаблює.
• Фіксатори захисного шару — пластикові «стільчики» знизу і «зірочки» збоку, кожні 0,8–1 м.

Витрата на будинок 10×10 м з однією внутрішньою несучою стіною (≈ 50 м.п. поясу): 200–220 м.п. арматури Ø12 з урахуванням нахлестів і близько 170–200 хомутів.

U-блоки чи знімна опалубка: що краще?

U-блоки — це газоблоки з пазом, які одночасно працюють як незнімна опалубка і як зовнішня теплоізоляція пояса. Знімна дощата опалубка дешевша за матеріали, але вимагає окремого утеплення й більше часу. Для стіни 300–375 мм зручніші U-блоки, для нестандартних вузлів і широких поясів — опалубка.

Комбінований варіант: з зовнішнього боку — газоблок 50–100 мм, приклеєний до стіни, або XPS 50 мм + газоблок-перегородка 50 мм, з внутрішнього — щит опалубки. Так утеплювач стає одночасно опалубкою.

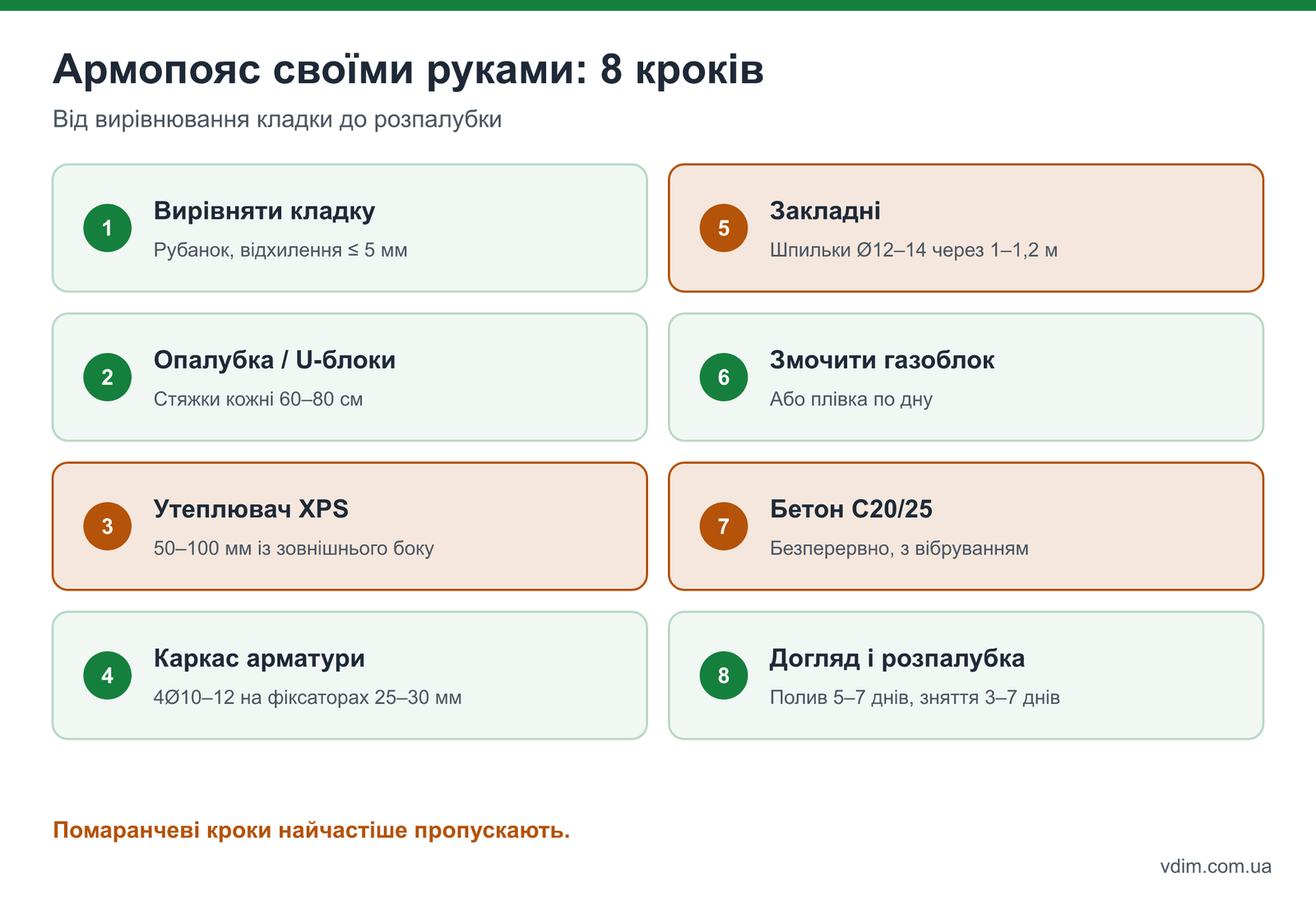

Як зробити армопояс своїми руками: покрокова інструкція

Армопояс роблять у 8 кроків: вирівнювання останнього ряду, монтаж опалубки чи U-блоків, утеплювач, каркас із фіксаторами, закладні шпильки, заливка бетону, догляд і розпалубка. Заливають безперервно по всьому периметру — без стиків і технологічних швів, які послаблюють пояс.

1. Вирівняйте останній ряд кладки — рубанком для газобетону, відхилення по горизонталі ≤ 5 мм на весь периметр.
2. Встановіть опалубку або U-блоки — щити з дошки 25 мм чи ламінованої фанери 18 мм стягують шпильками та брусками кожні 60–80 см; верх щитів виставляють по рівню.
3. Покладіть утеплювач зовні — XPS 50–100 мм притискають до зовнішнього щита або кладуть всередину U-блока.
4. Змонтуйте каркас — 4 прути з хомутами на фіксаторах захисного шару 25–30 мм, кути з додатковими Г-прутами.
5. Встановіть закладні — шпильки Ø12–14 мм під мауерлат через 1–1,2 м (до ≥ 2 на кожну дошку), гільзи під вентиляцію та кабелі.
6. Змочіть газоблок — щоб він не витягнув воду з бетону, або прокладіть плівку по дну опалубки.
7. Залийте бетон C20/25 — шарами з ущільненням глибинним вібратором, без перерв більше 2 годин; верх загладьте.
8. Доглядайте за бетоном і розпалубіть — 5–7 днів поливу й укриття в спеку, розпалубка — через 3–7 днів залежно від температури.

Клас бетону й рухливість суміші — ті самі, що для фундаментних робіт: детально в статті яку марку бетону обрати. Про наступний етап — вибір і монтаж перекриття — у статті перекриття між поверхами.

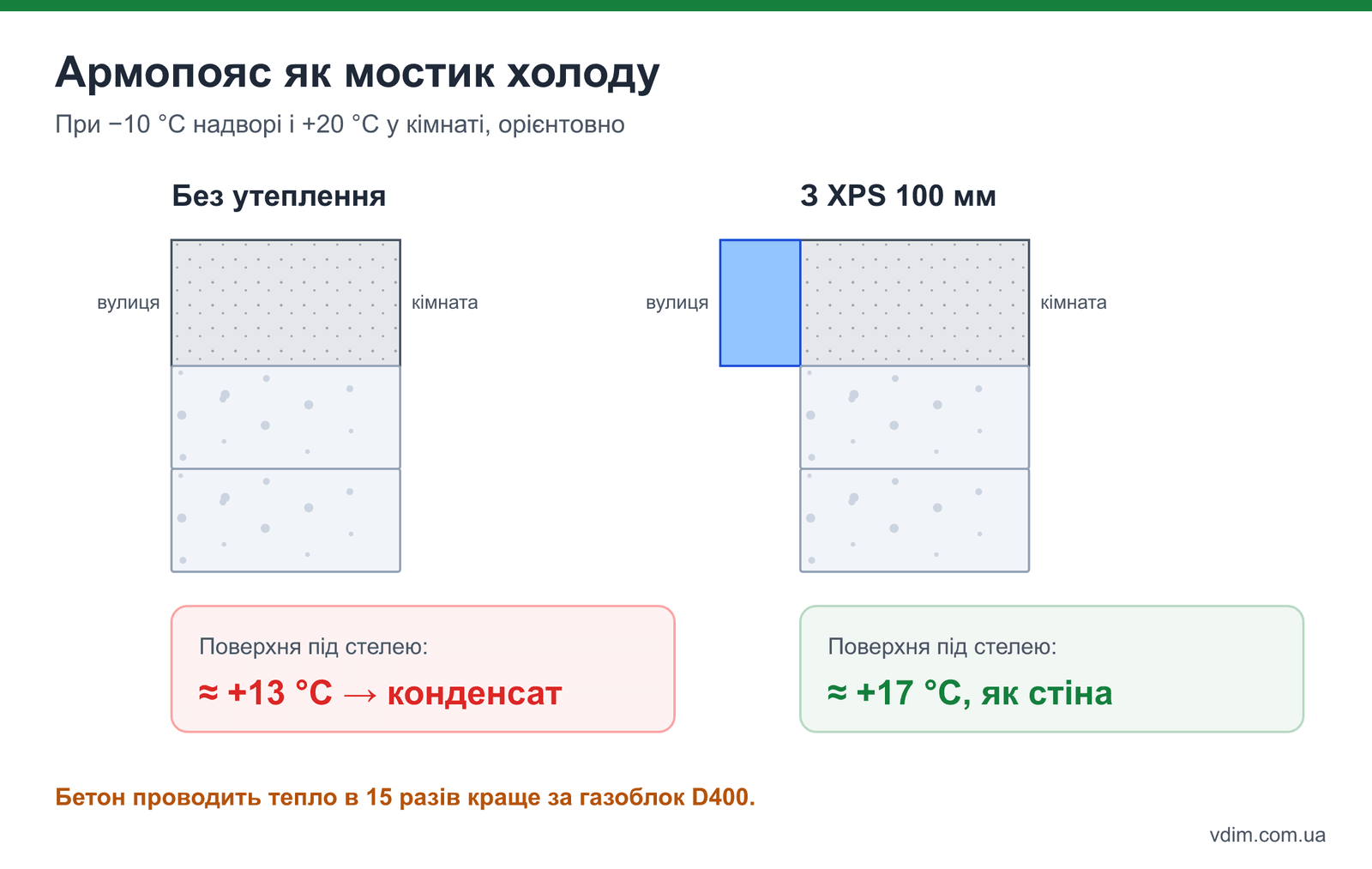

Як утеплити армопояс, щоб не було мостика холоду

Армопояс утеплюють ззовні екструдованим пінополістиролом (XPS) товщиною 50–100 мм: теплопровідність бетону ≈ 1,7 Вт/(м·К), у 15 разів вища за газоблок D400, тож неутеплений пояс — це холодна смуга по всьому периметру, де взимку конденсується волога й з'являється пліснява на стелі.

Правила утеплення:

• Товщина — щоб термічний опір поясу з утеплювачем був не нижчим, ніж у стіни: для стіни D400 375 мм — XPS 75–100 мм.
• Розташування — лише ззовні; утеплення зсередини переносить точку роси всередину бетону.
• Кріплення — утеплювач кладуть в опалубку до заливки, він зчіплюється з бетоном; дюбелі потім не потрібні.
• Внутрішній кут стелі — якщо в будинку утеплена стіна з мінватою, фасадний утеплювач має перекривати пояс із заходом ≥ 150 мм на кладку.

Перевірити якість можна першою зимою: на тепловізорі неутеплений пояс видно як холодну лінію під стелею, а температура внутрішньої поверхні в цьому місці може бути на 3–5 °C нижчою за стіну.

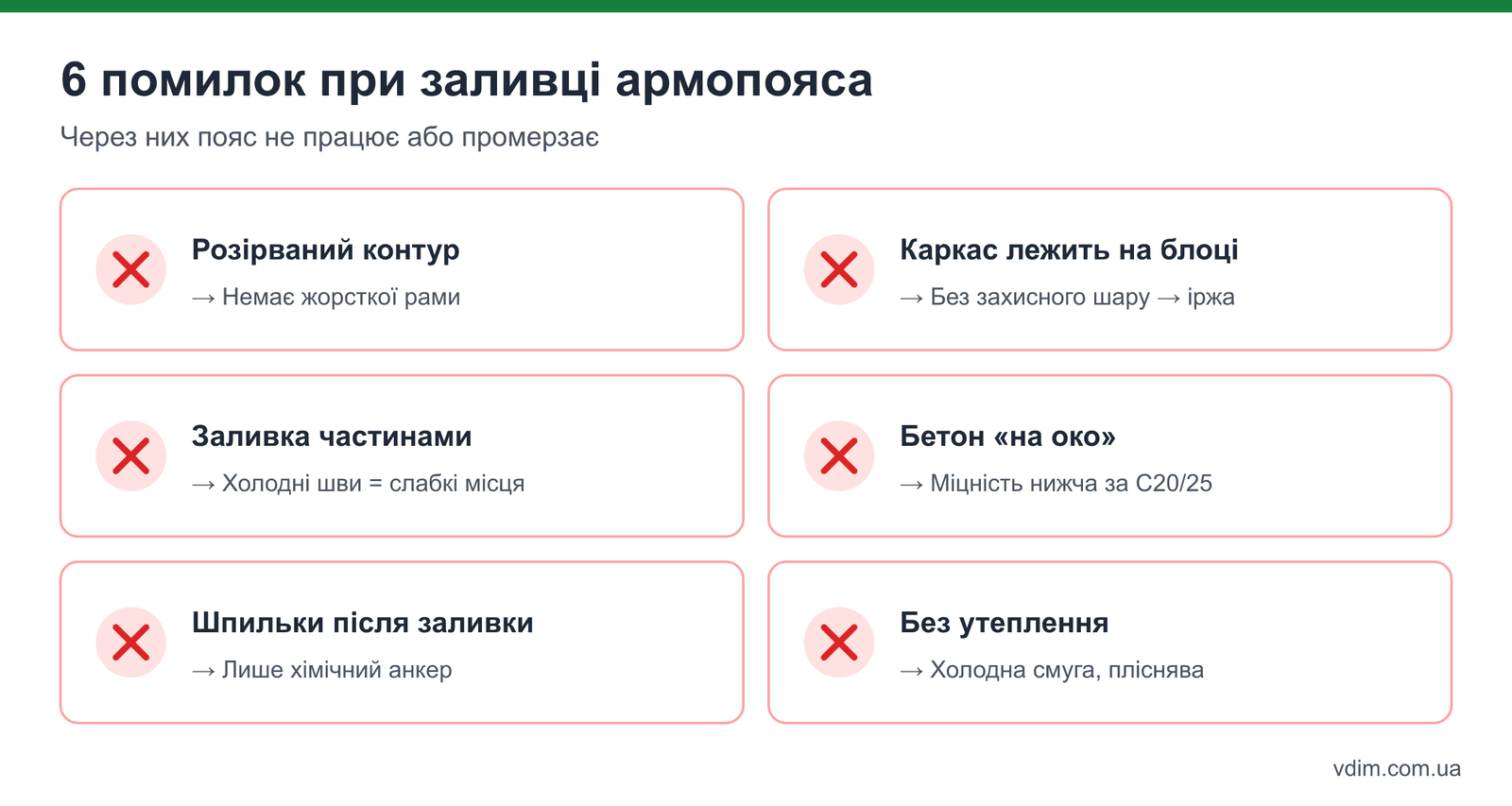

Типові помилки при заливці армопояса

Найчастіші помилки при заливці армопояса — розірваний контур, арматура без захисного шару, заливка частинами з холодними швами, неутеплений бетон і сухий газоблок, що забирає воду з суміші. Кожна з них знижує несучу здатність поясу або створює холодний міст.

• Розрив контуру — пояс не замкнений на кутах або через проріз без додаткового армування; жорсткої рами немає.
• Каркас лежить на блоці — без фіксаторів арматура опиняється в газобетоні замість бетону, іржавіє й не працює.
• Заливка «по стіні за день» — холодні шви між заливками стають слабкими місцями.
• Бетон М150–М200 з будмайданчика «на око» — недостатня міцність під плитою.
• Шпильки мауерлата вставлені після заливки — у свіжий бетон їх не зафіксуєш, у затверділий — лише хімічним анкером.
• Немає утеплення — холодна смуга під стелею, конденсат, пліснява.

Часті запитання

Чи можна зробити армопояс з цегли замість бетону?

Цегляний армований ряд частково вирівнює навантаження, але не замінює монолітний пояс під плити перекриття і мауерлат. Для легких дерев'яних перекриттів одноповерхових будинків такий варіант допустимий лише за рішенням конструктора.

Скільки кубів бетону потрібно на армопояс?

Об'єм рахують як довжину поясу × ширину × висоту. Для будинку 10×10 м з однією внутрішньою стіною (≈ 50 м.п.) і перерізом 0,25×0,25 м — близько 3,1 м³, із запасом 5–10% замовляють 3,5 м³.

Через скільки днів можна класти плити на армопояс?

Плити перекриття монтують, коли бетон набрав 70% міцності: при +20 °C це 7–10 днів, при +10 °C — 14–20 днів. Мауерлат і крокви без покрівлі можна ставити раніше, але повне навантаження — не раніше 28 днів.

Чи потрібен армопояс під дерев'яні балки перекриття?

Бажано, особливо якщо під балками газоблок D400: зосереджене навантаження від кожної балки може кришити блок. Мінімально — армований шов із двох прутів і опорні подушки з бетону чи цегли під кожну балку.

Висновок

Армопояс — невелика за обсягом, але критична частина будинку з газоблоку: 3–5 м³ бетону й кілька сотень метрів арматури рятують стіни від тріщин і тримають дах на анкерах. Зробіть його замкненим, з каркасом 4Ø10–12 на фіксаторах, залийте бетоном C20/25 без перерв і утепліть ззовні XPS 50–100 мм — тоді пояс працюватиме весь термін служби будинку й не стане холодною смугою під стелею.
