Вентиляція покрівлі — це потік повітря від звису до коника під покрівельним матеріалом, який виносить вологу з підпокрівельного простору. Для неї потрібні три речі: зазор контробрешітки 40–50 мм над мембраною, приточні продухи у звисах і витяжні — у конику. Сумарна площа отворів — близько 1/300 площі горища, порівну на приплив і витяжку.
Дах, який не провітрюється, рідко протікає в прямому сенсі. Зате з'являються «протікання» без видимих дір: краплі на мембрані, мокрі плями на стелі мансарди в морозні дні, іній на нижній стороні металочерепиці, бурульки на звисах, темні крокви через 3–5 років. Власники шукають дірки в покрівлі, а причина — у вологому повітрі, якому нікуди йти.
У цій статті — як влаштована вентиляція холодного горища і утепленої мансарди, як порахувати площу продухів і де найчастіше перекривають потік.
Навіщо даху провітрюватися, якщо є пароізоляція
Пароізоляція зупиняє більшу частину пари з будинку, але не всю: на стиках плівки, проходах труб, кабелів і світильників пара все одно проходить в утеплювач. До цього додається волога з самої деревини (свіжі крокви мають 18–22% вологості) і конденсат, який утворюється на холодному металі покрівлі в ясні морозні ночі.
Вентиляція вирішує три задачі одночасно:
- Виносить вологу з-під покрівлі, перш ніж вона сконденсується на металі чи вбереться в деревину.
- Вирівнює температуру покрівлі: сніг тане рівномірно від сонця, а не від тепла будинку, тож на звисах не наростає льодовий вал і бурульки.
- Охолоджує мансарду влітку: потік повітря під розпеченою металочерепицею знімає частину тепла, і під дахом на 3–5 °C прохолодніше.
Якщо ви сумніваєтеся, якою стороною класти плівки і як вони працюють разом із вентзазором, — розібрано у статті пароізоляція якою стороною класти.

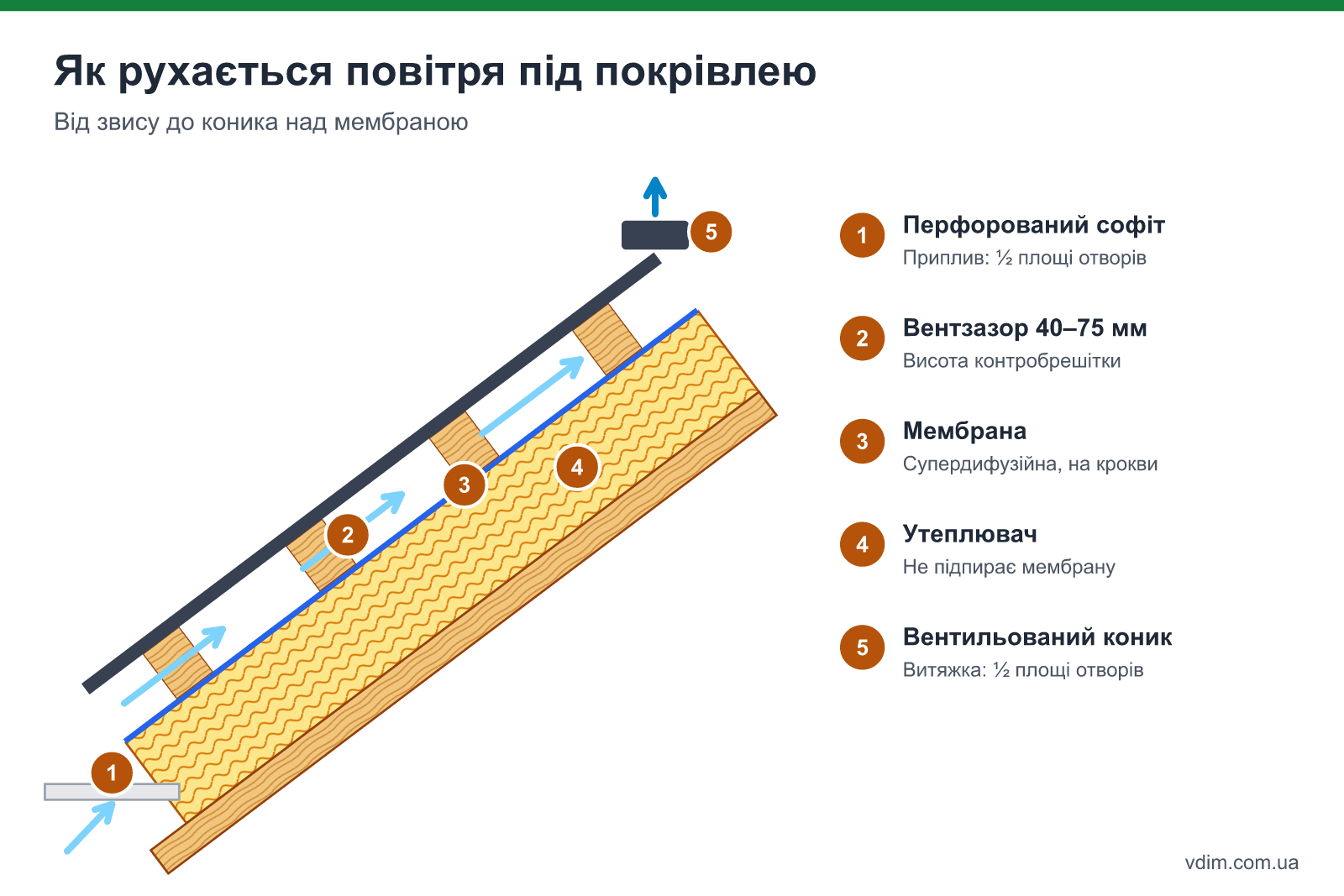

Як рухається повітря під дахом
Повітря під покрівлею рухається за рахунок різниці температур і вітру: холодне заходить знизу через звис, нагрівається від покрівлі і піднімається вгору, виходячи через коник. Тому отвори потрібні з двох кінців — тільки на звисах чи тільки на конику вентиляції не буде.
Для холодного горища (утеплене перекриття, горище не опалюється) повітря проходить через увесь об'єм горища: заходить у продухи в звисах, виходить через коник, слухові вікна чи фронтонні ґратки. Мембрана під покрівлею тут теж потрібна, а над нею — зазор контробрешітки.
Для утепленої мансарди горища немає: між утеплювачем і покрівлею лише вузька щілина. Кожен проліт між кроквами — окремий вентканал, і в кожного має бути вхід унизу та вихід угорі. Будь-яка перешкода в прольоті — мансардне вікно, ендова, димар — створює мертву зону, яку треба провітрити окремо.
Зазор контробрешітки: яка висота потрібна
Контробрешітка — це бруски, які кладуть уздовж крокв поверх мембрани, а вже на них — обрешітку під покрівлю. Висота контробрешітки і є висотою вентзазору між мембраною і покрівлею: від неї залежить, чи вистачить каналу для потоку.
| Умова | Мінімальний зазор | Рекомендовано |
|---|---|---|
| Металочерепиця, профнастил, довжина схилу до 8 м | 40 мм | 50 мм (брусок 50×50) |
| Металочерепиця, схил понад 8–10 м або ухил до 20° | 50 мм | 60–75 мм |
| Бітумна черепиця на суцільній основі | 50 мм | 60–75 мм, обов'язково з аераторами |
| Керамічна чи цементно-піщана черепиця | 30–40 мм | 40–50 мм (черепиця частково провітрюється між елементами) |
| Холодне горище з плівкою по кроквах | 40 мм | 50 мм |
Чим довший і пологіший схил, тим більший опір у каналі і тим вищий зазор потрібен. Найчастіша економія — брусок 30×40 замість 50×50 під металочерепицю «бо так набили всі сусіди». На коротких схилах це ще працює, на мансарді з довгим схилом — ні. Детальніше про кроквяну систему й обрешітку — у статті кроквяна система двосхилого даху.
Утеплювач теж має не підпирати мембрану. Якщо мінвата товща за крокви і впирається в супердифузійну мембрану, утворюється «подушка», яка перекриває вентканал. Між утеплювачем і мембраною або залишають 20–30 мм (за низькопаропроникної плівки), або кладуть мембрану прямо на вату, але тоді зазор над нею — тільки за рахунок контробрешітки. Як підібрати товщину шару, щоб він не тиснув на мембрану, — у статті утеплення даху мінватою.
Розрахуйте площу продухів у звисах і на конику
Площу вентиляційних отворів рахують від площі горища або утепленого перекриття в плані. Загальноприйнятий орієнтир — 1/300 площі, якщо є суцільна пароізоляція, і 1/150, якщо її немає або вона під сумнівом. Отвори ділять порівну: половина — приплив у звисах, половина — витяжка вгорі.
Важливо рахувати не розмір отвору, а корисну (вільну) площу — площу дірок без урахування ґратки, сітки від комах і перфорованого матеріалу. У перфорованого софіта корисна площа — 5–15% від його площі залежно від моделі, у вентстрічки під коником — 100–400 см² на погонний метр. Ці цифри беруть з паспорта виробу.
Приклад: будинок 10×10 м, горище 100 м² над утепленим перекриттям із пароізоляцією. Потрібно 100 / 300 = 0,33 м², тобто близько 3 333 см² отворів, з них 1 667 см² — на приплив і стільки ж — на витяжку. Софіт шириною 40 см із корисною площею 8% дає 320 см² на метр, тож перфорованого софіта потрібно щонайменше 5,2 м — зазвичай на двох звисах по 10 м його вистачає з запасом. Вентстрічка під коником із 200 см²/м закриє витяжку на 8,3 м коника.
Площа вентиляції покрівлі
Для мансарди кожен проліт між кроквами має отримати свій приплив і вихід — загальної площі недостатньо, якщо частину прольотів перекрито вікнами чи ендовами.
Якщо коника не вистачає або дах вальмовий із коротким коником, витяжку добирають точковими вентвиходами (аераторами) по 1–2 шт. на кожен глухий проліт біля коника. На бітумній черепиці аератори ставлять завжди: суцільна основа з OSB не пропускає повітря, як металочерепиця на обрешітці.

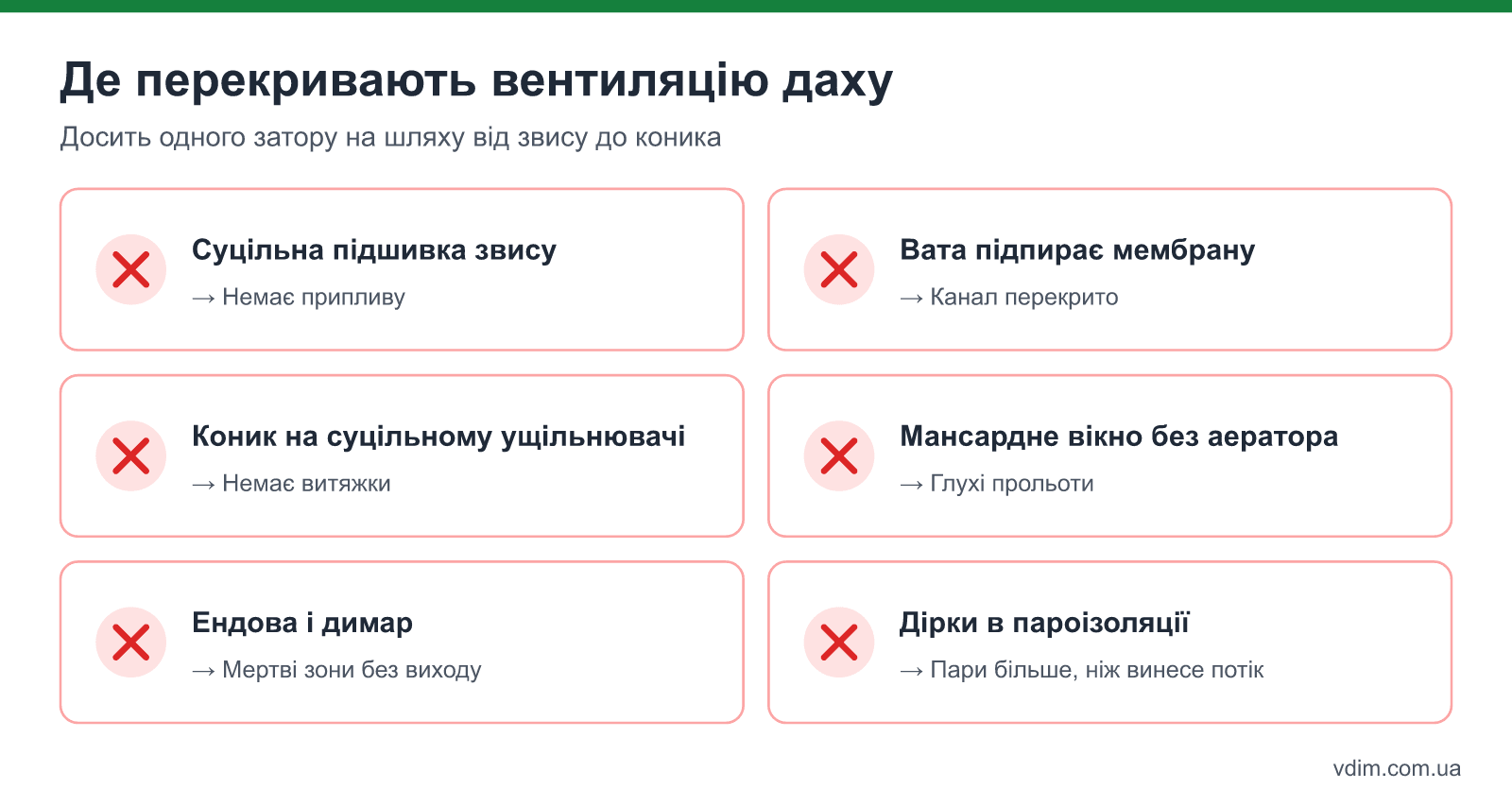

Де вентиляцію перекривають найчастіше
Більшість проблем із вентиляцією покрівлі — це не помилка в розрахунку, а місце, де потік перекрили під час монтажу чи оздоблення. Повітря проходить канал від звису до коника, і досить одного затору.
- Суцільна підшивка звису. Звис зашили вагонкою чи профнастилом без зазорів — приплив зник. Рішення: перфорований софіт або щілина 10–20 мм між дошками, закрита сіткою від комах. Як зробити підшивку з вентиляцією — у статті підшивка звису даху.
- Утеплювач стіни або мауерлата, заведений до мембрани. На вузлі «стіна — дах» вату натягують до самої покрівлі, і вхід у канал закритий. Між утеплювачем і мембраною тут потрібен вітрозахисний бортик і вільний прохід.
- Коник на суцільному ущільнювачі. Профільований ущільнювач без перфорації герметизує коник повністю. Під коник кладуть вентстрічку (аероролл) або перфорований ущільнювач.
- Мансардне вікно, ендова, димар. Прольоти над вікном і під ним, а також ті, що впираються в ендову, глухі з одного кінця. Над вікном — аератор, під вікном — додатковий отвір чи косий проріз у контробрешітці.
- Пароізоляція з дірками. Розрізані світильниками й кабелями плівки пропускають стільки пари, що жодна вентиляція не встигає її винести.

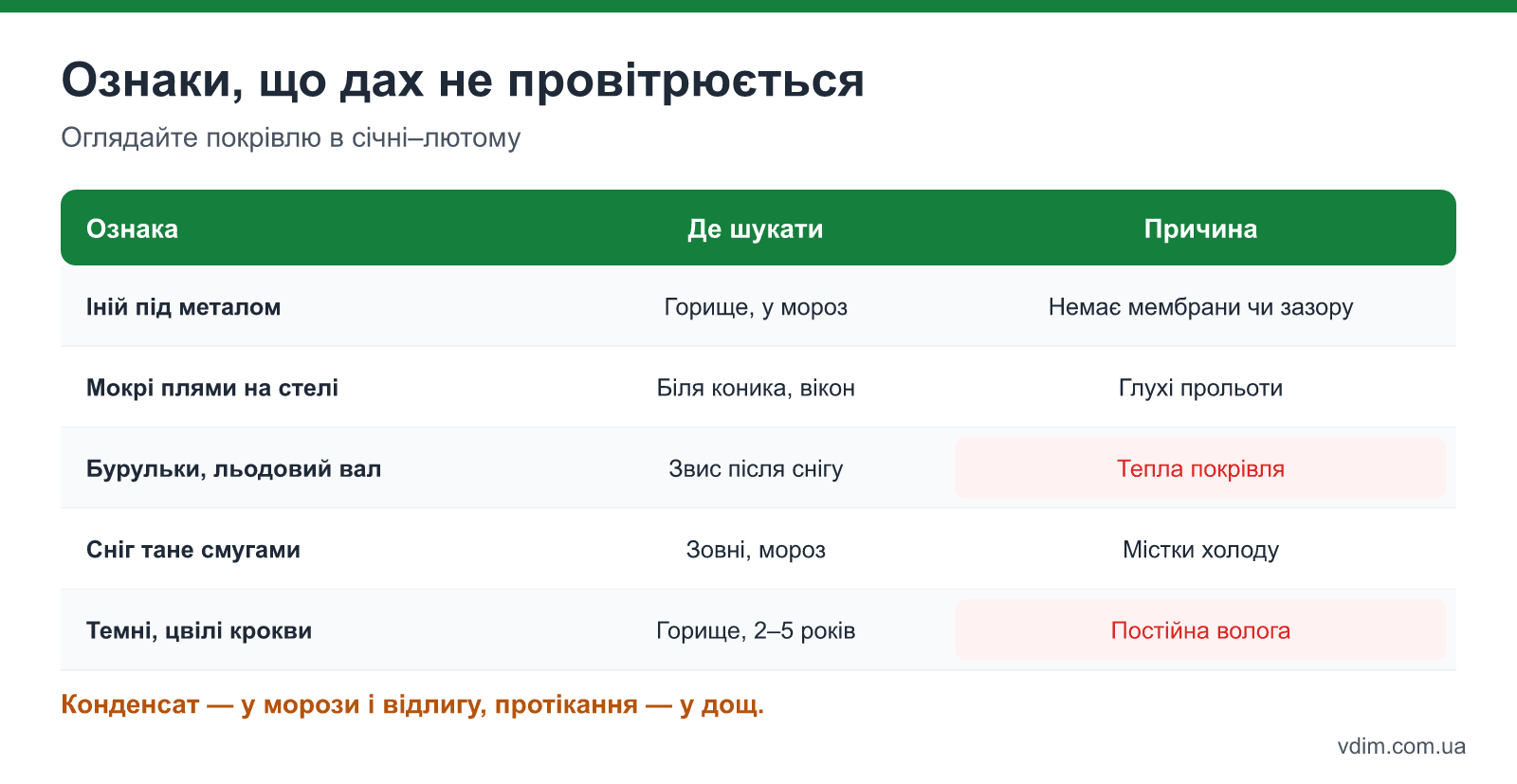

Ознаки, що дах не провітрюється
Нестача вентиляції проявляється взимку і ранньою весною: великий перепад між теплим будинком і морозним повітрям дає максимум конденсату. Тому оглядати дах краще в січні-лютому.
| Ознака | Де шукати | Ймовірна причина |
|---|---|---|
| Іній або краплі на нижній стороні металу | Горище, з ліхтариком у мороз | Немає мембрани або вентзазору, пара з будинку |
| Мокрі плями на стелі мансарди без дощу | Біля коника і вікон | Глухі прольоти, утеплювач підпирає мембрану |
| Бурульки і льодовий вал на звисі | Зовні після снігопаду | Тепла покрівля: сніг тане від будинку, а не від сонця |
| Сніг тане смугами над кроквами | Зовні в морозний день | Містки холоду, недостатнє утеплення, слабкий потік |
| Темні, сірі або цвілі крокви | Горище, через 2–5 років | Постійна волога, вентиляція відсутня |
Ознаки з таблиці часто плутають із протіканням покрівлі. Різниця проста: протікання з'являється в дощ і після нього, конденсат — у ясні морози та в першу відлигу. Як знайти саме протікання — у статті дах протікає: що робити.
Питання про вентиляцію даху
Чи потрібна вентиляція, якщо утеплення — напилений пінополіуретан?
Так, вентзазор над мембраною чи плитою все одно потрібен: конденсат утворюється на нижній стороні металу від вологого зовнішнього повітря, а не лише від пари з будинку. Для закритокомірної піни, напиленої прямо на покрівельну основу, схему вентиляції має задавати проєкт — такі системи працюють як «тепла покрівля» і мають свої правила.
Чи можна зробити вентиляцію тільки через фронтонні ґратки?
Для холодного горища невеликого двосхилого даху — частково так: фронтонні ґратки провітрюють простір, але погано продувають кути біля звисів. Для утепленої мансарди фронтонні ґратки не працюють взагалі, бо прольоти між кроквами замкнені і з торців не провітрюються.
Що робити, якщо дах уже зроблений без контробрешітки?
Варіанти залежать від того, наскільки серйозні прояви. Мінімум — додати аератори вгорі і перфорований софіт унизу, щоб посилити потік у тих каналах, що є. Якщо мембрана лежить прямо під металом без зазору і вже є мокрі плями, надійне рішення одне — перекласти покрівлю з контробрешіткою, використавши той самий матеріал покрівлі.
