Мансардне вікно вибирають за трьома параметрами: ширина — під крок крокв з зазором 20–40 мм з кожного боку, довжина — щоб нижній край був на висоті 90–120 см, а верхній — 185–220 см від підлоги, і оклад — під тип покрівлі. Монтують вікно з гідроізоляційним фартухом, теплоізоляційним комплектом і пароізоляцією по периметру, інакше воно протікатиме або промерзатиме.
Мансардні вікна роблять горище житловим: вони дають у 1,5–2 рази більше світла, ніж фасадне вікно тієї ж площі, бо стоять у площині даху й «дивляться» в небо. Але мансардне вікно — це отвір у покрівлі, утепленні й пароізоляції одночасно, і кожен з цих шарів треба акуратно з'єднати з рамою. Більшість проблем — не заводський брак, а помилки монтажу.
Нижче — як вибрати розмір, висоту й тип відкривання, який склопакет потрібен, як підібрати оклад під покрівлю, як змонтувати вікно покроково і правильно зробити укоси, щоб на склі не було конденсату.
Коротко про головне:
- Площа скління мансарди — орієнтовно не менше 1/10 площі підлоги; краще кілька вікон поруч, ніж одне велике.
- Ширину вікна підбирають під відстань між кроквами: між рамою і кроквою має залишатися 20–40 мм для теплоізоляції; різати крокви без розрахунку не можна.
- Центрально-поворотне вікно — універсальне, верхньо-підвісне (панорамне) — для низького встановлення і вільного огляду, вікно-люк — для виходу на дах.
- Оклад підбирають під профіль покрівлі: для металочерепиці й профнастилу — профільований, для бітумної черепиці й фальцу — плаский.
- Верхній укос роблять горизонтальним, нижній — вертикальним: так тепле повітря від радіатора обдуває скло і на ньому не утворюється конденсат.

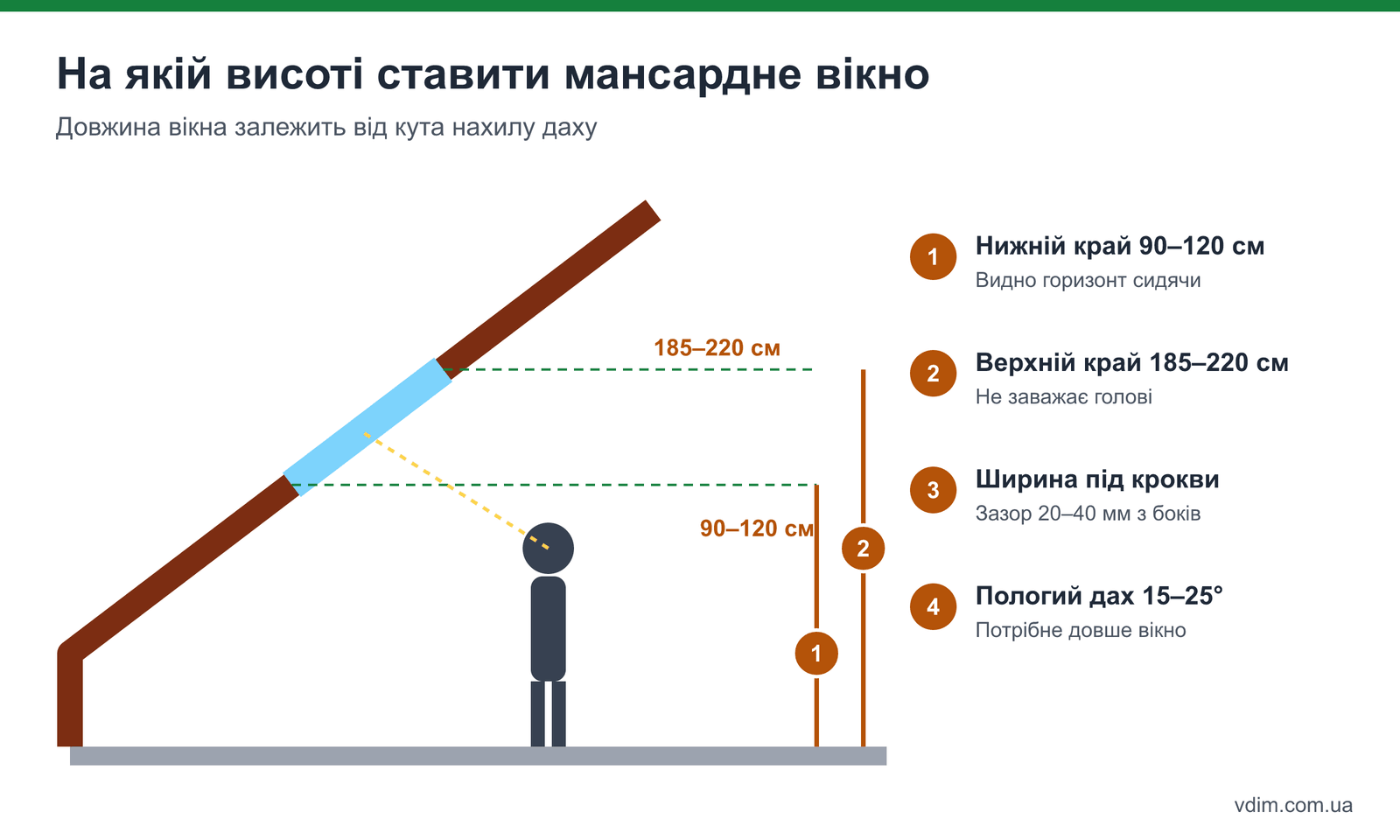

Як вибрати розмір мансардного вікна
Розмір мансардного вікна визначають крок крокв і висота встановлення: ширина рами має вміщатися між кроквами з зазором 20–40 мм з кожного боку, а довжина — забезпечувати нижній край на висоті 90–120 см і верхній — на 185–220 см від підлоги. Що пологіший дах, то довше вікно потрібне для такого огляду.
Як підібрати:
- Ширина — поширені розміри 55, 66, 78, 94, 114 і 134 см. При кроці крокв 60 см під вікно шириною 55 см залишається потрібний зазор; для ширших вікон ставлять два вікна поруч або роблять проріз з перекладанням навантаження за розрахунком.
- Довжина — 78, 98, 118, 140, 160 см. На дахах 30–45° зазвичай вистачає 118–140 см, на пологих 15–25° — 140–160 см.
- Кількість — орієнтир: площа скління не менше 1/10 площі підлоги мансарди, для кабінетів і дитячих — більше.
- Розташування — по центру кімнати або навпроти функціональних зон; поруч з вікном краще залишити місце для радіатора знизу.
Кут нахилу даху для більшості мансардних вікон — від 15° до 90°. Як спроєктувати крокви з урахуванням прорізів — у статті кроквяна система двосхилого даху.
Які бувають мансардні вікна: тип відкривання
Мансардні вікна за способом відкривання поділяють на центрально-поворотні, верхньо-підвісні (панорамні), комбіновані, вікна-люки для виходу на дах і мансардні балкони. Для більшості кімнат підходить центрально-поворотне вікно, для низького встановлення й огляду — верхньо-підвісне.
| Тип | Вісь повороту | Переваги | Коли обирати |
|---|---|---|---|
| Центрально-поворотне | Посередині рами | Компактне, легко мити зовнішнє скло, можна ставити меблі під вікном | Більшість кімнат, стандартна висота |
| Верхньо-підвісне (панорамне) | Верх рами, відкривання до 45° | Вільний огляд, не заважає голові | Низьке встановлення, пологі дахи |
| Комбіноване | Верх + центр | Поєднує огляд і зручне миття | Житлові кімнати з великим склінням |
| Вікно-люк | Бокова або верхня | Вихід на дах, аварійний вихід | Неопалювані горища, обслуговування даху |
| Мансардний балкон | Дві стулки | Вихід на «балкон» у площині даху | Спальні, вітальні з видом |
Ручка — зверху (зручно, коли під вікном меблі) або знизу (якщо вікно високо й до верху не дотягнутися). Для вікон вище 2 м від підлоги є штанги й електроприводи.
Який склопакет і оклад потрібні
Для житлової мансарди потрібен енергозберігаючий дво- або трикамерний склопакет з теплопередачею вікна Uw орієнтовно 1,0–1,3 Вт/(м²·К) і безпечним багатошаровим внутрішнім склом. Оклад — окремий елемент, що з'єднує вікно з покрівлею: його обирають строго під тип і висоту профілю покрівельного матеріалу.
Склопакет:
- Зовнішнє скло загартоване — витримує град і сніг.
- Внутрішнє скло багатошарове (триплекс) — не розсипається на уламки над головою.
- Енергозберігаюче покриття і аргон — менше тепловтрат і конденсату.
- Шумопоглинальне скління — для металевої покрівлі, де стукіт дощу помітний.

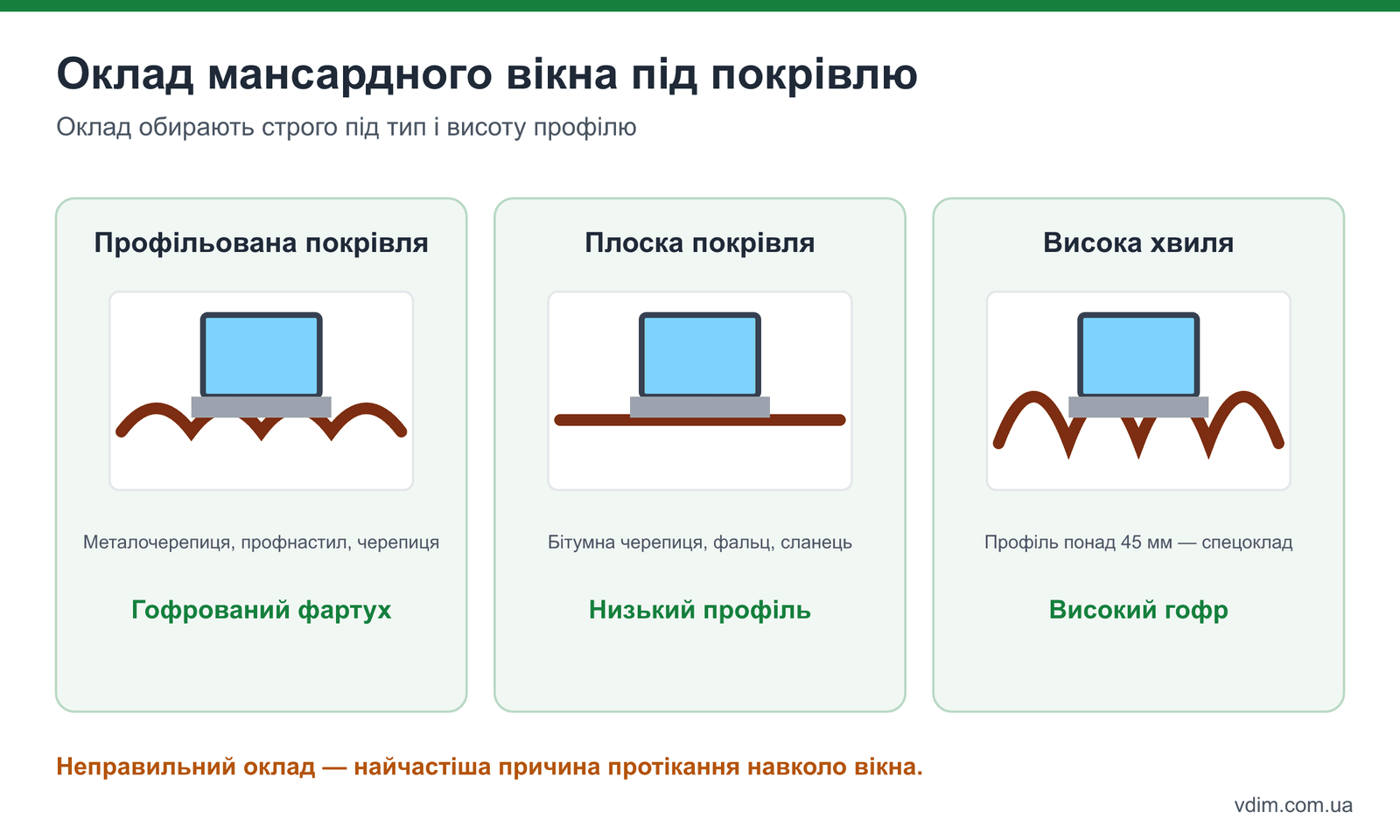

Оклад:
- Для профільованих покрівель — металочерепиця, профнастил, керамічна черепиця з висотою профілю до 45–120 мм залежно від моделі; фартух з гофрованим свинцевим або алюмінієвим краєм.
- Для плоских — бітумна черепиця, фальц, сланець: низький профіль, край заводять під покрівельний матеріал.
- Спарені оклади — для кількох вікон поруч або одне над одним.
Як підібрати саму покрівлю, розібрано в статтях металочерепиця чи профнастил і бітумна черепиця: монтаж.

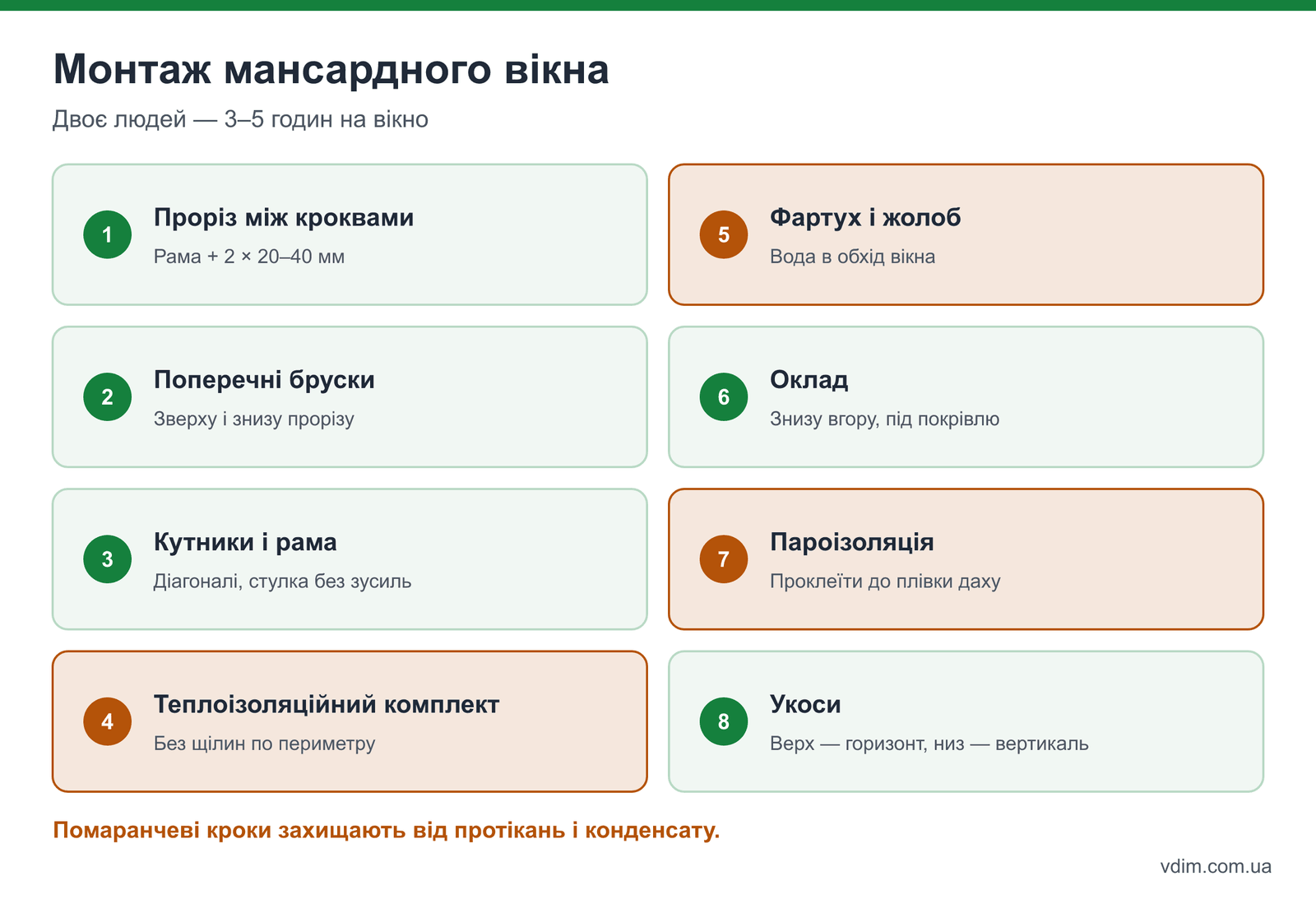

Монтаж мансардного вікна: покрокова інструкція
Мансардне вікно монтують до укладання покрівлі або з розбиранням її ділянки, у 9 кроків: розмітка прорізу, поперечні бруски, кріпильні кутники, рама, теплоізоляційний комплект, гідроізоляційний фартух з дренажним жолобом, оклад, пароізоляція і укоси. Двоє людей встановлюють одне вікно за 3–5 годин.
- Розмітьте проріз — між кроквами на потрібній висоті; ширина прорізу — ширина рами + 2 × 20–40 мм.
- Встановіть поперечні бруски зверху й знизу прорізу; якщо ширше кроку крокв — перекладіть навантаження на сусідні крокви за розрахунком.
- Закріпіть кутники на рамі вікна за інструкцією виробника на висоті, що відповідає покрівлі.
- Встановіть раму в проріз, прикрутіть кутники до крокв і брусків, перевірте діагоналі й рівність — стулка має закриватися без зусиль.
- Покладіть теплоізоляційний комплект — вспінений поліетилен чи мінвата по периметру рами між рамою й кроквами.
- Змонтуйте гідроізоляційний фартух — з'єднайте його з рамою і покрівельною мембраною, над вікном встановіть дренажний жолоб, що відводить воду в обхід вікна.
- Встановіть оклад знизу вгору: нижній фартух, бокові елементи, верхній фартух; покрівлю заводять на оклад з відступами за інструкцією.
- Приєднайте пароізоляційний фартух зсередини до пароізоляції даху зі склеюванням стрічкою.
- Змонтуйте укоси — верхній горизонтально, нижній вертикально, щоб тепле повітря обтікало скло.
Порада: перевірте роботу стулки до встановлення окладу і внутрішнього оздоблення — перекіс рами пізніше виправити значно складніше.
Як утеплити і оздобити укоси мансардного вікна
Укоси мансардного вікна утеплюють мінватою по всьому периметру, закривають пароізоляцією, з'єднаною з пароізоляцією даху, а оздоблюють гіпсокартоном чи готовими панелями. Верхній укос роблять горизонтальним (паралельним підлозі), нижній — вертикальним: так тепле повітря від радіатора піднімається до скла, а не застоюється під ним.
Правила оздоблення:
- Утеплювач без щілин — між рамою, кроквами й брусками; товщина відповідає утепленню даху. Як утеплювати дах — у статті утеплення даху мінватою.
- Пароізоляція суцільна — фартух вікна проклеюють стрічкою з пароізоляцією даху; дірка тут — конденсат і мокра вата навколо рами.
- Радіатор під вікном — найкращий захист від конденсату; якщо його немає — тепла підлога чи конвектор поруч.
- Вентиляція — вентиляційний клапан у рамі або примусова вентиляція мансарди. Про повітрообмін будинку — у статті вентиляція приватного будинку.
- Штори й ролети — внутрішні затемнювальні, зовнішні маркізи або ролети проти перегріву влітку.

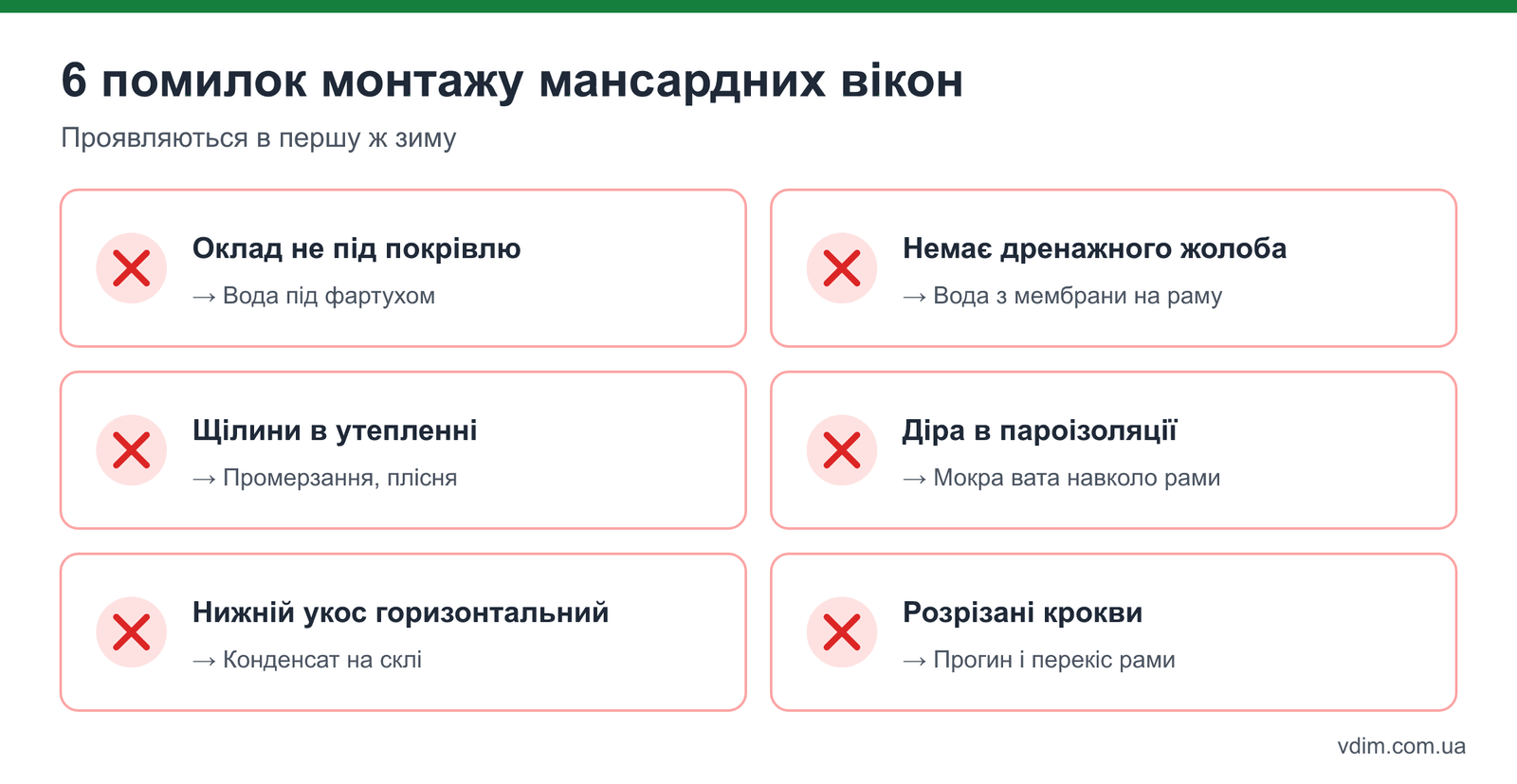

Типові помилки монтажу мансардних вікон
Мансардне вікно найчастіше тече й потіє через неправильний оклад, відсутність гідроізоляційного фартуха й дренажного жолоба, щілини в утепленні й пароізоляції та укоси, що перекривають потік теплого повітря. Ці помилки проявляються в першу ж зиму.
- Оклад не під тип покрівлі — вода заходить під фартух.
- Немає гідроізоляційного фартуха і жолоба — вода з мембрани тече на раму.
- Щілини між рамою і кроквами без утеплювача — промерзання, конденсат, плісня на укосах.
- Пароізоляція не з'єднана з вікном — мокрий утеплювач навколо рами.
- Нижній укос горизонтальний — холодне скло без обдуву, конденсат на склі.
- Розрізані крокви без розрахунку — прогин даху, перекіс рами.
- Вікно занадто низько чи високо — незручно відкривати й нічого не видно.
Часті запитання
На якій висоті ставити мансардне вікно?
Нижній край вікна — на висоті 90–120 см від підлоги, верхній — 185–220 см, щоб бачити горизонт стоячи й сидячи і легко дотягнутися до ручки. На пологих дахах для цього потрібні довші вікна.
Можна поставити мансардне вікно на вже готовий дах?
Так, але доведеться розібрати ділянку покрівлі навколо прорізу, розрізати мембрану й утеплення і правильно з'єднати їх з вікном. Це складніше, ніж на етапі будівництва, тому монтаж на готовий дах краще доручати досвідченим покрівельникам.
Чому потіє мансардне вікно?
Найчастіше — через високу вологість у приміщенні, відсутність теплого повітря біля скла й неправильні укоси. Допомагають вентиляція, радіатор під вікном, вертикальний нижній укос і герметична пароізоляція навколо рами.
Яке мансардне вікно краще: центрально-поворотне чи верхньо-підвісне?
Центрально-поворотне універсальніше й дешевше, його зручно мити, і під ним можна ставити меблі. Верхньо-підвісне дає вільний огляд без стулки перед обличчям і краще підходить для низького встановлення на пологих дахах.
Висновок
Мансардне вікно вибирають під крок крокв, кут даху й тип покрівлі: нижній край — на 90–120 см, верхній — на 185–220 см від підлоги, оклад — під профіль покрівлі, склопакет — енергозберігаючий з триплексом усередині. При монтажі не пропускайте теплоізоляційний комплект, гідроізоляційний фартух з жолобом і пароізоляцію, а укоси робіть правильної геометрії — тоді вікно не протікатиме і не потітиме.
