Короб для труб у туалеті роблять із вологостійкого гіпсокартону 12,5 мм на металевому профілі, з відступом 3–5 см від стояка і обов'язковим ревізійним люком навпроти кранів, лічильників і ревізії каналізації. Стояк обмотують шумоізоляцією, профіль не торкається труб, а сам короб під плиткою обробляють гідроізоляцією в нижній частині.
У типовому туалеті панельного будинку в кутку проходять три стояки — каналізаційний 110 мм і два водяні — плюс лічильники, фільтри й крани. Закрити все це глухою стіною легко, але потім доведеться ламати плитку, щоб перекрити воду чи прочистити засмічення. Правильний короб виглядає як звичайна стіна і при цьому дає доступ до всього, що може знадобитися.
Розберемося, яку форму короба вибрати, як розмістити люк, як зробити так, щоб стояк не було чути, і скільки купувати матеріалів.

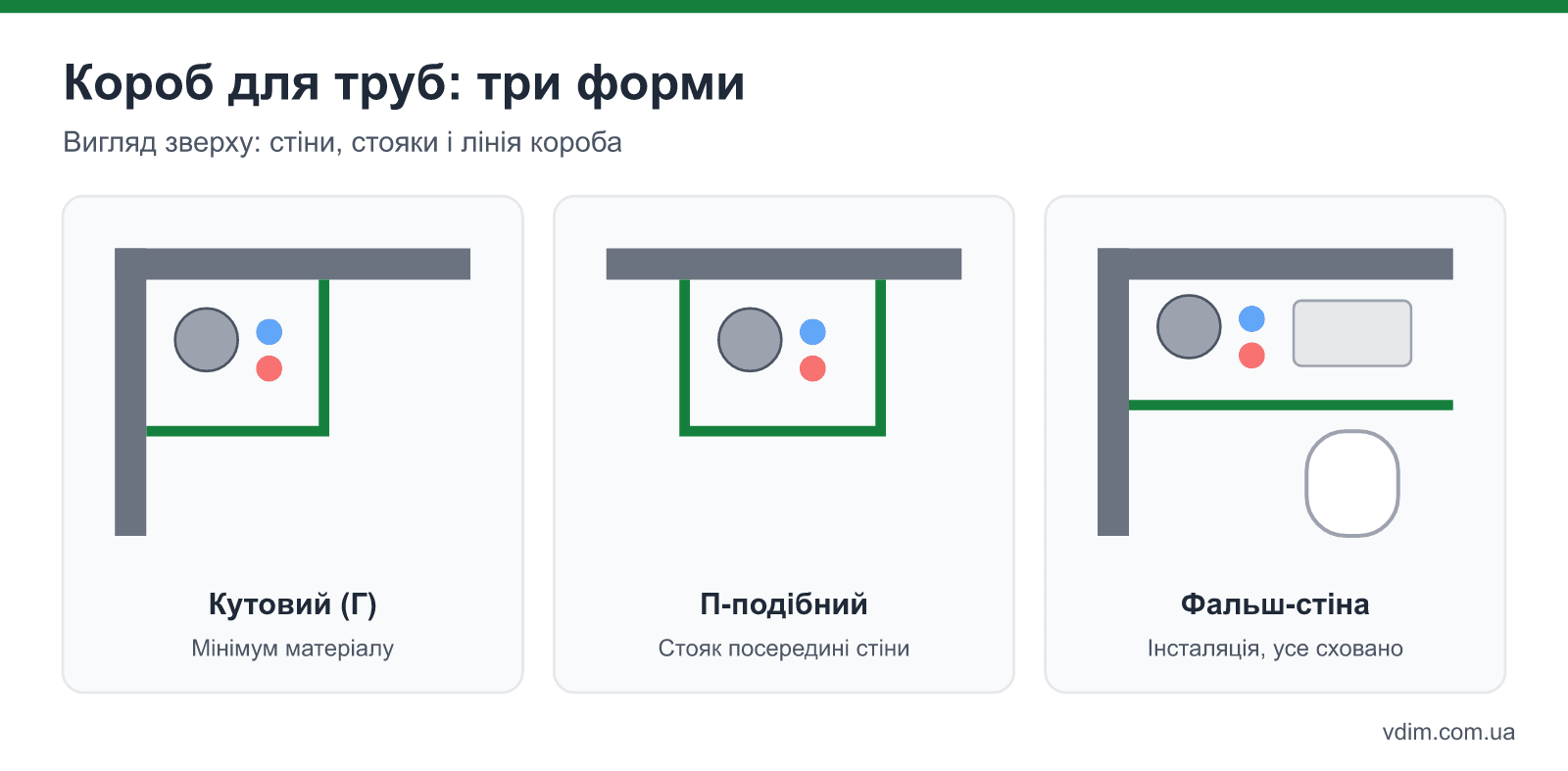

Яку форму короба вибрати
Форму короба визначає розташування труб і бажаний результат. Кутовий короб найменший і найдешевший, фальш-стіна на всю ширину туалету — найдорожча, але дає рівну стіну під плитку, приховує бачок інсталяції і розводку.
| Тип | Коли підходить | Плюси | Мінуси |
|---|---|---|---|
| Кутовий (Г-подібний) | Стояки в кутку, унітаз підлоговий | Мінімум матеріалу, займає 0,15–0,2 м² підлоги | Залишається видима горизонтальна розводка |
| П-подібний | Стояк посередині стіни | Закриває стояк із трьох боків | Дві зовнішні грані — більше кутів під плитку |
| Фальш-стіна на всю ширину | Підвісний унітаз, бажання сховати все | Рівна стіна, полиця зверху, ховає інсталяцію | Забирає 20–30 см глибини, найдорожче |
| Короб до половини висоти + шафа | Стояк і лічильники біля стелі | Шафа з дверцятами замість люка | Шафа має бути з вологостійких матеріалів |
Якщо в туалеті планується підвісний унітаз, фальш-стіна — по суті єдиний варіант: рама інсталяції має глибину 12–20 см, і закрити її кутовим коробом неможливо. Якщо унітаз підлоговий і ви не міняєте розводку, найпрактичніше — кутовий короб плюс невелика горизонтальна частина над підлогою, що ховає підводку.
Які відступи від труб потрібні
Короб не повинен торкатися труб. Між стояком і гіпсокартоном залишають 3–5 см, а між трубою і профілем — не менше 2 см. Це потрібно з трьох причин.
Перша — шум. Каналізаційний стояк, що торкається профілю, передає звук через увесь короб, і злив сусідів зверху буде чутно як барабан. Друга — температура: труба гарячої води чи опалення розширюється і може тиснути на короб, від чого на плитці з'являються тріщини по кутах. Третя — монтаж: щоб у майбутньому змінити трубу чи кран, потрібен робочий простір.
Мінімальні розміри кутового короба для стояка 110 мм із водяними трубами поруч — близько 25×25 см усередині. Якщо поруч лічильники з фільтрами, глибину збільшують до 30–35 см, щоб до них можна було дотягнутися рукою через люк.

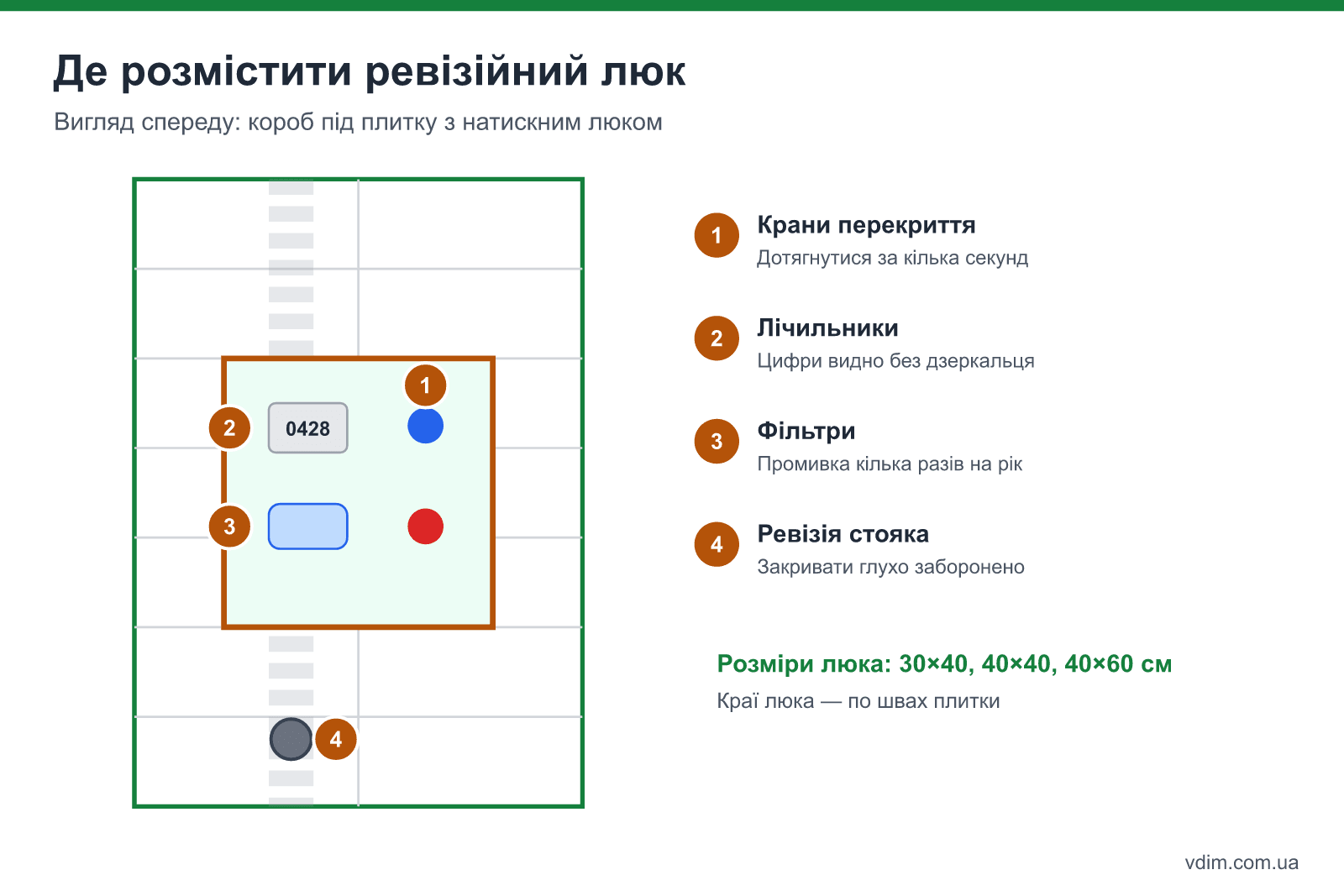

Ревізійний люк: де і якого розміру
Ревізійний люк — це знімна або відкидна панель у коробі, яка дає доступ до кранів, лічильників, фільтрів і ревізії каналізаційного стояка. Люк обов'язковий: якщо станеться протікання чи засмічення, а доступу немає, доведеться розбивати короб разом із плиткою.
Люк має бути навпроти:
- кранів перекриття води — до них треба дотягнутися за кілька секунд;
- лічильників — показання знімають щомісяця, а повірку роблять раз на 4–6 років;
- фільтрів грубої очистки — їх промивають кілька разів на рік;
- ревізії на каналізаційному стояку — отвору з кришкою для прочищення засмічень; закривати її глухо заборонено.
Розмір люка вибирають так, щоб у нього проходила рука з ключем і можна було бачити цифри лічильника. Найпоширеніші розміри — 30×40, 40×40 і 40×60 см. Під плитку беруть «невидимий» натискний люк: на його дверцята клеять ту саму плитку, а шви збігаються з розкладкою — тоді люк майже непомітний. Розкладку плитки і розміри люка погоджують заздалегідь, щоб краї люка припадали на шов, а не на середину плитки.

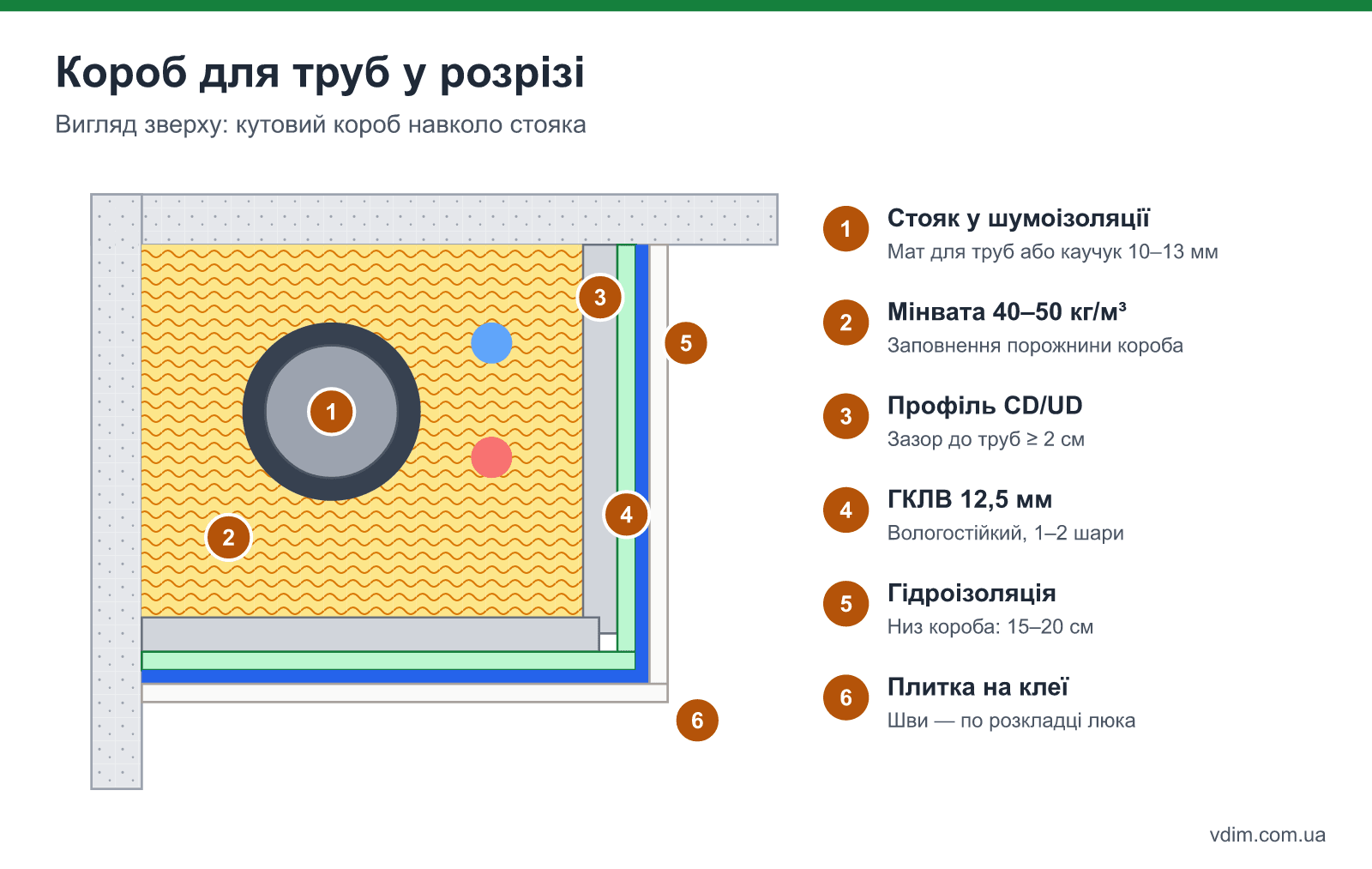

Каркас, шумоізоляція і гіпсокартон: розріз короба
Короб складається з каркаса з металевого профілю, шару шумоізоляції навколо стояка, гіпсокартону і оздоблення. Кожен шар має свою роль, і пропуск будь-якого з них дає відомі наслідки.
Порядок монтажу:
- Обмотайте стояк шумоізоляцією. Спеціальний звукоізоляційний мат для труб або спінений каучук 10–13 мм, на стиках — алюмінієвий скотч. Ревізію залишають відкритою.
- Розмітьте короб на підлозі, стелі і стінах. Лазерним рівнем від найбільш виступаючої точки труб плюс 3–5 см.
- Закріпіть направляючий профіль UD. На підлогу, стелю і стіни — через демпферну стрічку, дюбелями з кроком 40–50 см.
- Встановіть стоякові профілі CD. У кожен кут короба і з кроком 40–60 см по грані, а по периметру люка — додаткові стійки й перемички, до яких кріпиться рамка люка.
- Заповніть короб мінватою. Акустична мінеральна вата щільністю 40–50 кг/м³ навколо стояка гасить шум ще на кілька децибел. Як влаштовують звукоізоляцію в квартирі в цілому — у статті звукоізоляція стін у квартирі.
- Обшийте вологостійким гіпсокартоном. ГКЛВ 12,5 мм (зелений) на шурупи 25 мм із кроком 15–20 см, капелюшки втоплені на 1 мм. Для фальш-стіни з інсталяцією — у два шари, щоб конструкція не прогиналася під плиткою і полицею.
- Загрунтуйте, обробіть кути і шви. Шви армують серпянкою, кути — перфорованим кутником.
- Нанесіть гідроізоляцію в нижній частині. Обмазувальну гідроізоляцію на висоту 15–20 см від підлоги з заведенням на підлогу — на випадок протікання бачка чи підводки.
Короб можна зробити і на дерев'яному каркасі, але брус має бути сухим і просоченим антисептиком. У туалеті без вікна з нестабільною вологістю метал надійніший. Загальна технологія роботи з гіпсокартоном описана у статті вирівнювання стін гіпсокартоном.
Скільки гіпсокартону і профілю потрібно
Матеріали на короб рахують за розгорткою граней: висота короба, помножена на ширину передньої грані плюс глибину бічних граней. Кутовий короб має одну бічну грань, П-подібний — дві.
Приклад: кутовий короб від підлоги до стелі висотою 2,6 м, передня грань 50 см, бічна — 40 см. Площа обшивки — 2,6 × (0,5 + 0,4) = 2,34 м², із запасом 15% на підрізку — 2,7 м², тобто один лист ГКЛВ 1,2×2,5 м. Стояковий профіль CD — 3 стійки по 2,6 м, разом 7,8 м; направляючий UD — по периметру підлоги і стелі плюс вертикально по двох стінах — 7 м.
Гіпсокартон і профіль на короб для труб
Запас 15% на підрізку вже враховано. Додайте профіль на перемички навколо люка — по 1–1,5 м на кожен люк.
Окрім листів і профілю, на короб знадобляться: демпферна стрічка за довжиною профілю UD, дюбель-цвяхи 6×40 (близько 2–3 шт. на метр профілю), шурупи для гіпсокартону 25 мм (25–30 шт. на м² обшивки), серпянка і кутник, ґрунтовка, а також шумоізоляція для стояка — на його висоту з запасом.
Де найчастіше помиляються з коробом
Помилки з коробом проявляються не в день здачі ремонту, а при першій аварії чи повірці лічильника. Ось що трапляється найчастіше.
- Глухий короб без люка. Лічильник треба замінити чи повірити — короб розбивають разом із плиткою. На одному об'єкті відновлення обійшлося дорожче за сам короб.
- Профіль упирається в стояк. Злив сусідів чути на всю квартиру, а згодом від вібрацій тріскається затирка по кутах.
- Звичайний гіпсокартон замість вологостійкого. У туалеті без вентиляції він набирає вологу, по кутах з'являється цвіль і плитка відходить. Якщо в туалеті вже є запах чи вогкість, спочатку розберіться з вентиляцією і запахом каналізації у ванній.
- Закрита ревізія стояка. Засмічення у стояку прочистити неможливо, і доводиться різати трубу.
- Люк посередині плитки. Шви плитки на дверцятах не збігаються з загальною розкладкою, люк видно з дверей.
- Люк замалий. Люк 20×20 см «щоб не було видно» не пропускає руку з ключем до гайки лічильника. При заміні лічильника майстер розширює отвір, і разом із ним — дві-три плитки навколо.
- Короб змонтовано до заміни стояка. Старий чавунний стояк замінили через рік — короб довелося розбирати. Якщо стояк старий, його міняють до монтажу короба, узгодивши з керуючою компанією і сусідами.
Що ще питають про короб у туалеті
Чи можна закрити стояк у туалеті пластиковими панелями замість гіпсокартону?
Можна, і це найшвидший варіант: ПВХ-панелі не бояться вологи і легко знімаються, тож люк не такий критичний. Мінуси — вигляд дешевшого ремонту і погана шумоізоляція, тому мінвату навколо стояка все одно варто покласти.
Яка мінімальна глибина фальш-стіни під інсталяцію?
Для рами інсталяції глибиною 12–15 см фальш-стіна виходить 20–25 см від основної стіни, разом із каркасом і двома шарами гіпсокартону. Якщо за інсталяцією проходить стояк, глибину рахують від стояка, і тоді вона може дійти до 30 см.
Чи можна класти плитку на короб із гіпсокартону?
Так, вологостійкий гіпсокартон на металевому каркасі з кроком стійок до 40 см витримує плитку середнього формату. Перед укладанням лист грунтують, а під великоформатну плитку чи керамограніт 60×120 см обшивку роблять у два шари, щоб короб не прогинався і плитка не відходила.
Чи треба отримувати дозвіл, щоб закрити стояк у квартирі?
Окремий дозвіл не потрібен, якщо ви не переносите стояк і зберігаєте до нього доступ. Стояк — спільне майно будинку, тож керуюча компанія чи ОСББ має право вимагати доступ до ревізії та кранів. Саме для цього і потрібен люк: без нього при аварії короб розберуть без вашої згоди.
