Тиск у системі опалення будинку: яка норма і чому падає

Нормальний тиск у закритій системі опалення приватного будинку — 1,0–1,5 бар у холодному стані і 1,5–2,2 бар на максимальному нагріві. Точне значення залежить від висоти будинку: на кожні 10 м водяного стовпа над котлом додається 1 бар. Тиск нижче 0,8 бар зупиняє більшість газових котлів, а 3 бар — поріг спрацювання запобіжного клапана.

Манометр на котлі — найпростіший прилад діагностики всієї системи. За тим, як поводиться стрілка, можна зрозуміти, чи здоровий розширювальний бак, чи є витік, чи завоздушені радіатори. Нижче — як порахувати свій нормальний тиск, як підібрати і накачати бак, і що робити, коли тиск падає щоночі або злітає до трьох бар за годину роботи котла.

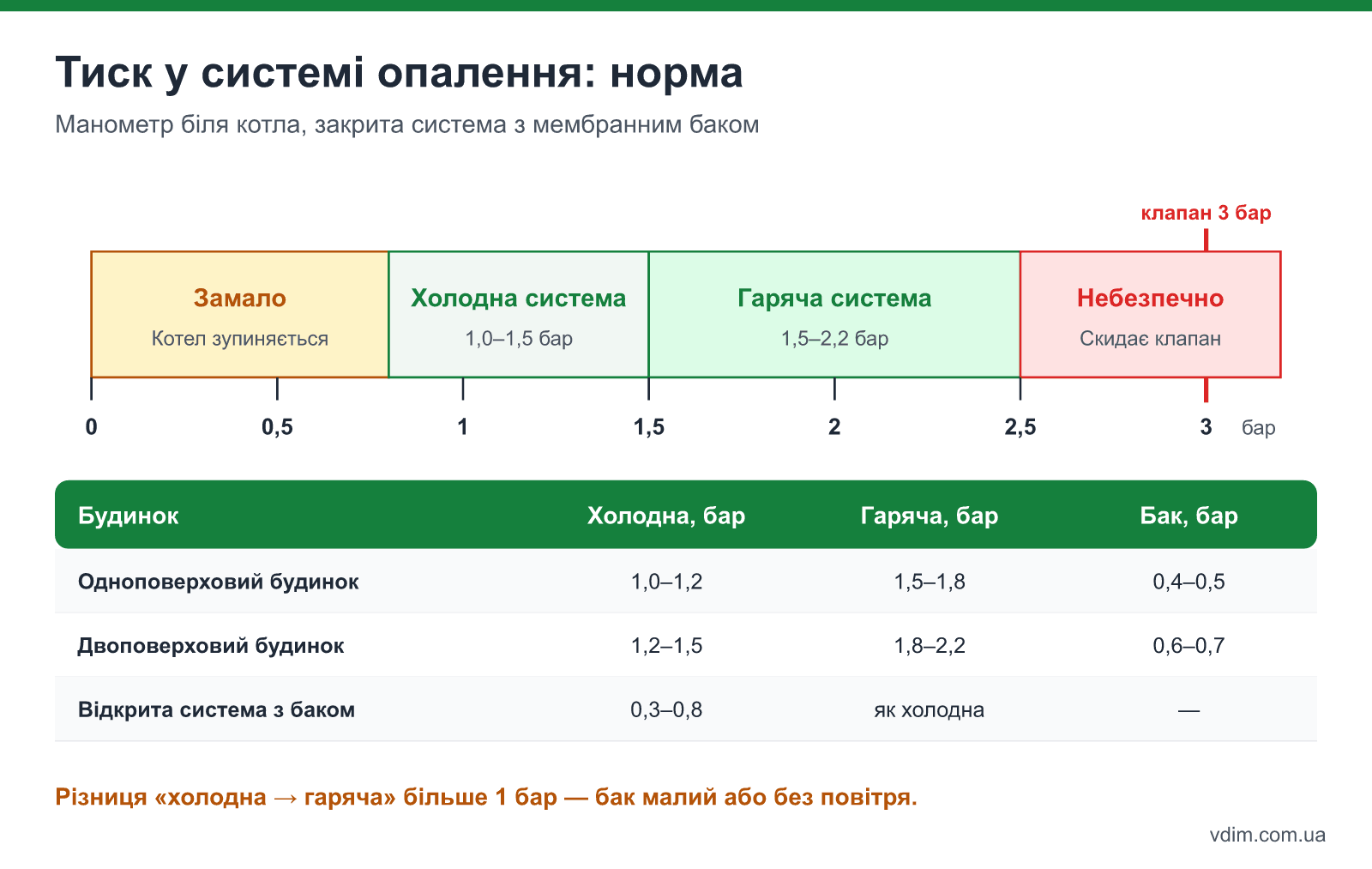

Який тиск нормальний у холодній і гарячій системі?

Тиск у системі опалення змінюється разом із температурою теплоносія, тому норму завжди вказують для двох станів. У холодному стані (котел вимкнений, вода 15–25 °C) для одноповерхового будинку достатньо 1,0–1,2 бар, для двоповерхового — 1,2–1,5 бар. Після нагріву до 70–80 °C тиск зростає на 0,3–0,7 бар — це нормально, якщо розширювальний бак правильно підібраний і накачаний.

Окремо стоять відкриті системи з баком на горищі: у них тиск дорівнює висоті водяного стовпа, і манометр біля котла показує 0,3–0,8 бар. Для такої системи це норма, а не аварія. Підкачувати її до 1,5 бар безглуздо — зайва вода просто виллється через переливну трубу бака.

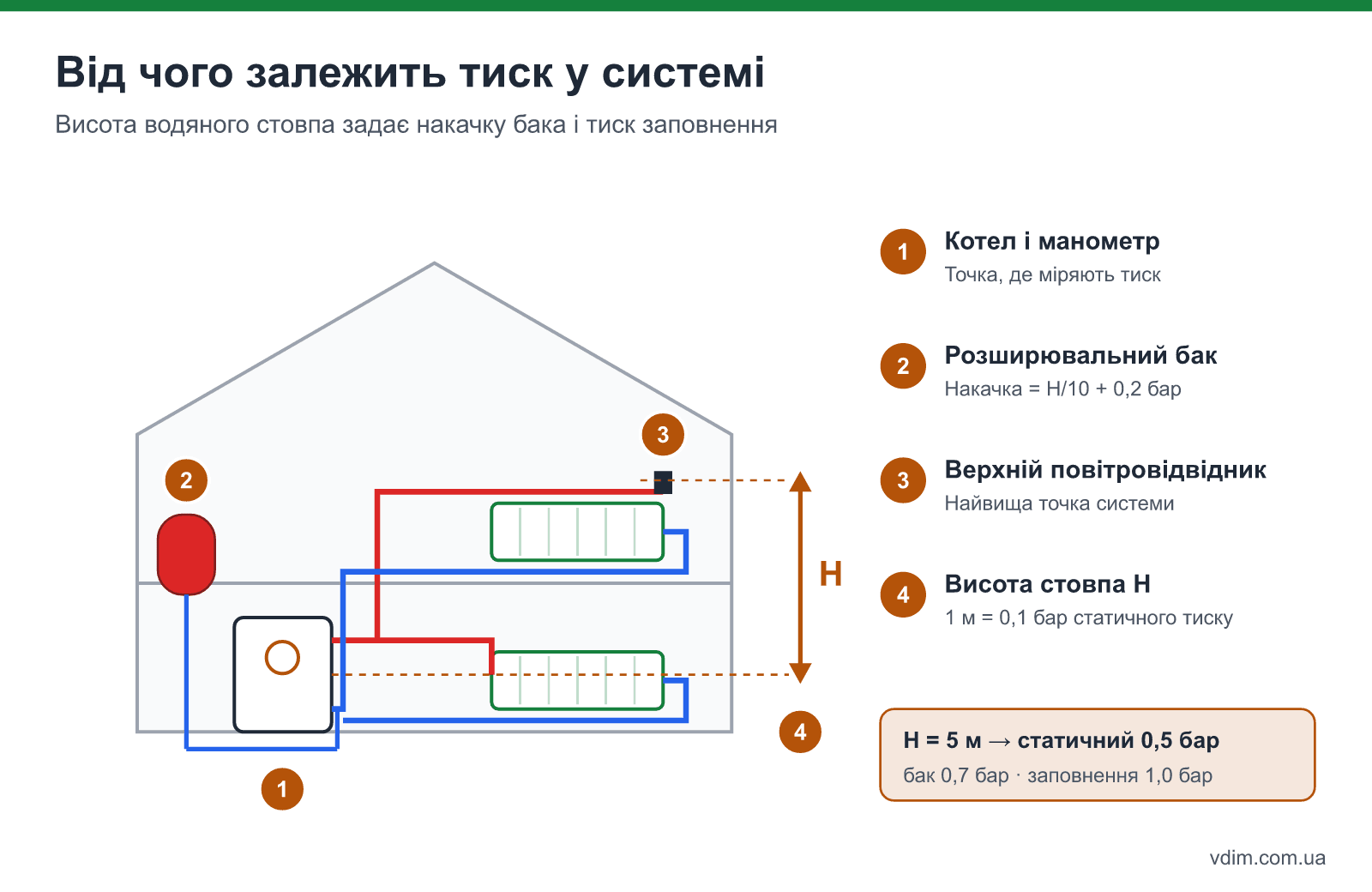

Чому тиск залежить від висоти будинку

Статичний тиск — це тиск, який створює вага води в трубах над манометром, і він становить 0,1 бар на кожен метр висоти. Якщо верхній радіатор на другому поверсі стоїть на 5 м вище за котел, то вода вже давить на манометр із силою 0,5 бар навіть без нагріву і без насоса. Робочий тиск у системі має бути вищим за статичний, інакше у верхніх радіаторах утворюється розрідження і підсмоктується повітря.

Звідси три пов'язані числа, які налаштовують під конкретний будинок:

1. Статичний тиск — висота від манометра до найвищої точки системи (зазвичай автоматичний повітровідвідник верхнього радіатора) у метрах, поділена на 10. Для одноповерхового будинку це 0,2–0,3 бар, для двоповерхового — 0,5–0,7 бар.
2. Тиск накачки розширювального бака — статичний плюс 0,2 бар. Повітряна камера бака має тримати мембрану, поки система холодна, інакше бак заповниться водою ще при заправці і не зможе приймати розширення.
3. Тиск заповнення холодної системи — тиск накачки бака плюс 0,3 бар. Цей запас вода «віддає», коли частина її йде в бак, а також покриває невеликі втрати через повітровідвідники за сезон.

Помилка, яку часто роблять монтажники, — залишити бак із заводською накачкою 1,5 бар у одноповерховому будинку і заповнити систему до 1,2 бар. Тиск у повітряній камері вищий за тиск води, мембрана притиснута до стінки, і бак фактично не працює: при нагріві тиск швидко злітає до 3 бар, клапан скидає воду, а вранці на холодній системі манометр показує 0,5.

Розрахуйте тиск і розширювальний бак під свій будинок

Об'єм розширювального бака залежить від кількості води в системі, максимальної температури і тиску накачки. Води в системі з панельними радіаторами зазвичай 12–14 л на кожен кіловат потужності, з чавунними батареями — до 20 л/кВт, з водяною теплою підлогою — 17–20 л/кВт через довгі контури. Вода при нагріванні від 10 до 80 °C розширюється приблизно на 2,9%, гліколевий антифриз — на 20–30% більше.

Приклад: двоповерховий будинок, котел 15 кВт, панельні радіатори, верхня точка системи на 5 м вище за котел, теплоносій — вода до 80 °C. Об'єм системи — 15 × 12 = 180 л, статичний тиск — 0,5 бар, накачка бака — 0,7 бар, заповнення — 1,0 бар. Мінімальний об'єм бака за формулою з максимальним тиском 2,5 бар (на 0,5 нижче порогу клапана) — близько 10,2 л. Вбудований у котел бак на 8 л тут замалий — потрібен додатковий зовнішній бак на 8–12 л.

Якщо в котлі вже є вбудований бак, від розрахованого об'єму віднімають його об'єм і докуповують різницю зовнішнім баком із запасом. Два баки працюють як один, але накачати їх треба до однакового тиску — інакше спершу заповнюватиметься той, у якого тиск нижчий.

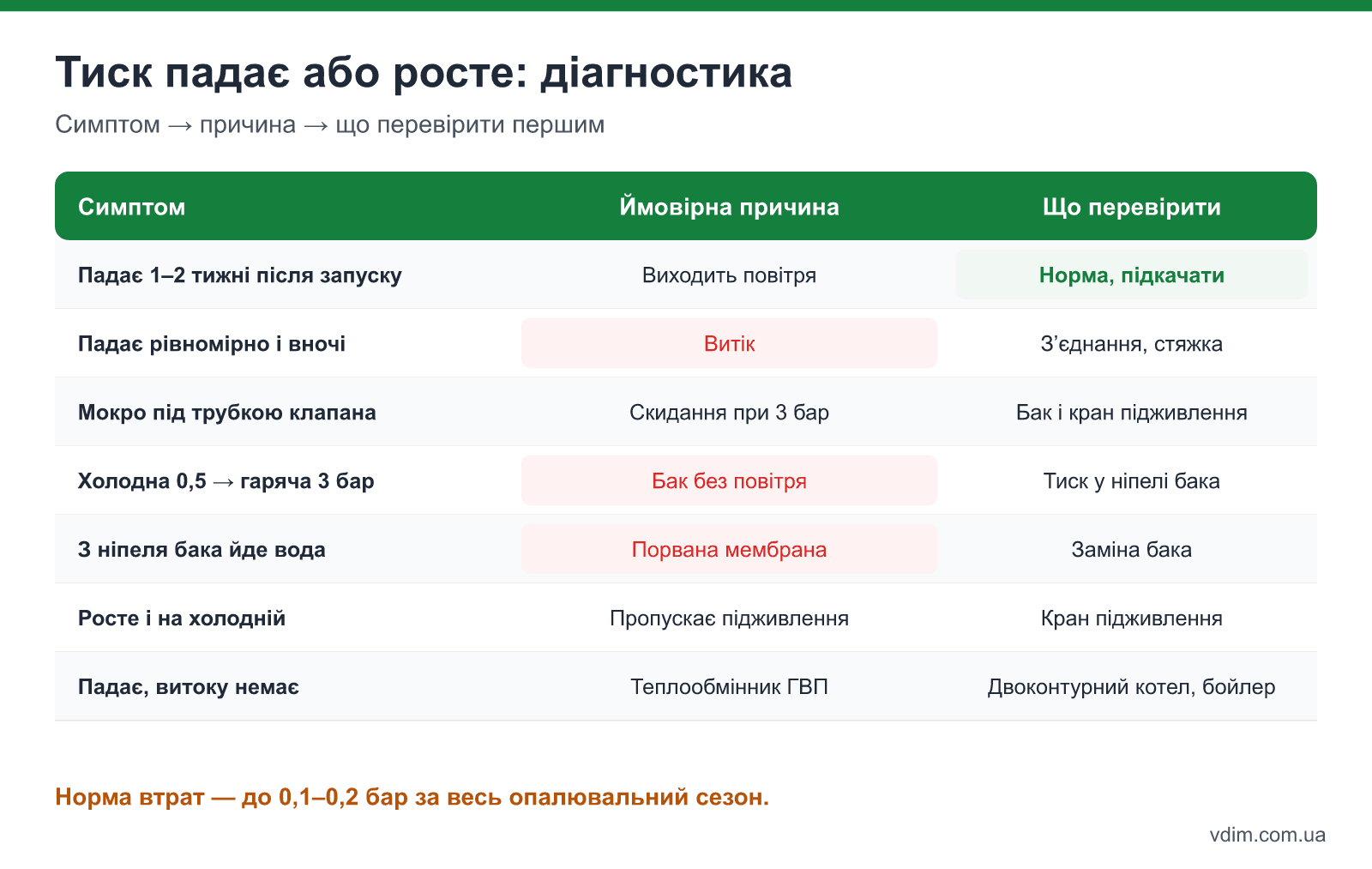

Тиск падає: як знайти причину

Падіння тиску в закритій системі опалення означає одне з трьох: десь іде вода, бак втратив повітря, або в системі виходило повітря, яке замінилося водою з підживлення. Щоб відрізнити одне від іншого, засічіть, як швидко і за яких умов падає тиск — на холодній системі чи тільки при нагріві.

Найчастіші причини падіння тиску, від найімовірнішої:

• Повітря після заповнення — у перші 1–2 тижні після запуску нової системи тиск падає на 0,2–0,4 бар, бо з води виходять розчинені гази й видаляються через повітровідвідники. Підкачують 2–3 рази, далі тиск стабілізується.
• Капає запобіжний клапан — перевірте трубку скидання: якщо під нею мокро або є сліди накипу, клапан або спрацьовує через перегрів, або не тримає через бруд у сідлі.
• Порожній розширювальний бак — повітряна камера за 1–3 роки втрачає тиск через ніпель. Ознака: тиск сильно «гуляє» між холодним і гарячим станом.
• Витік у підлозі або стяжці — тиск падає рівномірно, вдень і вночі, навіть на холодній системі. Плями на стяжці чи стелі нижнього поверху з'являються пізніше, ніж падіння тиску.
• Теплообмінник котла або бойлера — якщо тиск падає, а витоку ніде немає, вода може йти в контур ГВП через тріщину в теплообміннику двоконтурного котла чи змійовику бойлера непрямого нагріву. Підказка: тиск у системі опалення падає, а з гарячого крана іноді йде вода з запахом теплоносія.

Нормою вважається втрата до 0,1–0,2 бар за опалювальний сезон. Якщо підкачувати доводиться щотижня, система має витік, і щоразу ви додаєте в неї свіжу воду з киснем і солями жорсткості — це прискорює корозію радіаторів і заростання теплообмінника накипом.

Тиск злітає до 3 бар при нагріві: перевірте бак

Різке зростання тиску під час нагріву майже завжди пов'язане з розширювальним баком: він або замалий, або в повітряній камері немає повітря, або порвалась мембрана. Друга можлива причина — кран підживлення, який залишили відкритим або який пропускає воду з водопроводу, де тиск 3–4 бар.

Перевірка бака займає 15 хвилин і не потребує зливу всієї системи:

1. Вимкніть котел і дочекайтеся, поки теплоносій охолоне до кімнатної температури.
2. Перекрийте кран між баком і системою (на правильному монтажі він є) і відкрийте зливний кран бака, щоб вийшла вода з водяної частини.
3. Перевірте тиск у повітряній камері автомобільним манометром через ніпель. Якщо з ніпеля бризкає вода — мембрана порвана, бак під заміну.
4. Накачайте камеру автомобільним насосом до значення «статичний тиск + 0,2 бар», при цьому з водяної частини витіснить залишки води.
5. Закрийте зливний кран, відкрийте кран до системи і підживіть систему до тиску заповнення холодного стану.
6. Увімкніть котел і запишіть тиск через годину роботи на максимумі: зростання має бути не більше 0,5–0,7 бар.

Якщо бак справний і накачаний правильно, а тиск усе одно росте понад 2,5 бар, порахуйте об'єм бака калькулятором вище. Після переходу на антифриз чи після добудови теплої підлоги об'єм системи збільшується, і старий бак перестає встигати.

Як правильно підкачати систему

Підживлення закритої системи опалення роблять тільки на холодному теплоносії і повільно. Якщо додати воду в гарячу систему до 1,5 бар, після охолодження тиск впаде нижче норми, а якщо відкрити кран підживлення різко, в систему потрапить повітря з водопроводу.

Порядок підкачки:

1. Вимкніть котел і дайте системі охолонути до 20–30 °C.
2. Знайдіть кран підживлення: у двоконтурних котлах він знизу корпусу (кран або ручка), в одноконтурних — окремий вузол на трубі холодної води з зворотним клапаном.
3. Відкривайте кран на чверть оберту і стежте за манометром: тиск має рости на 0,1 бар за 3–5 секунд.
4. Зупиніться на тиску заповнення холодної системи — для більшості будинків це 1,0–1,5 бар.
5. Щільно закрийте кран підживлення: відкритий кран — найчастіша причина перевищення тиску і скидання води через клапан.
6. Спустіть повітря з верхніх радіаторів і перевірте тиск ще раз.

Для систем з антифризом підживлювати водою з водопроводу не можна — концентрація гліколю впаде, і при морозі система може розморозитися. Таку систему доливають готовим антифризом ручним насосом-опресувальником через кран підживлення.

Якщо ви тільки проектуєте котельню, закладіть одразу автоматичний підживлювальний клапан з редуктором, налаштованим на 1,2–1,5 бар, і манометр на зворотці біля бака. Про загальну схему котельні і вибір джерела тепла — у статті опалення приватного будинку, а про особливості низькотемпературних систем — у матеріалі про тепловий насос для будинку.

Питання про тиск у системі опалення

Чи можна тримати в системі опалення 2,5 бар постійно?

Можна, але це на межі: при нагріві тиск підніметься ще на 0,3–0,5 бар і запобіжний клапан на 3 бар почне скидати воду. Для приватного будинку висотою до двох поверхів робочого тиску 1,5–2 бар достатньо для будь-якої кількості радіаторів.

Чому в квартирі тиск у батареях 4–6 бар, а в будинку лише 1,5?

У багатоквартирному будинку система відкрита до тепломережі, і тиск має підняти воду на 9–16 поверхів, тому там 4–10 бар. В автономній системі будинку висота стовпа — 3–7 м, і великий тиск лише навантажує котел, бак і клапан без жодної користі для обігріву. Про заміну батарей у квартирі під такий тиск — у статті заміна батарей у квартирі.

Котел показує помилку низького тиску, а манометр — 1 бар. Що це?

Найімовірніше, несправний датчик тиску або реле протоку в котлі, або засмічений фільтр на зворотці. Порівняйте показ вбудованого манометра з окремим механічним манометром на трубі: якщо вони розходяться більш як на 0,3 бар, датчик під заміну.

Як часто перевіряти тиск у розширювальному баку?

Раз на рік перед опалювальним сезоном, на холодній системі. Мембранні баки поступово втрачають 0,1–0,3 бар за рік, і своєчасна підкачка коштує п'ять хвилин роботи, а заміна теплообмінника котла через постійне скидання і підживлення — кілька тисяч гривень.
