Скільки секцій радіатора потрібно на кімнату

Кількість секцій радіатора дорівнює тепловтратам кімнати, поділеним на реальну потужність однієї секції при вашій температурі теплоносія. Кутовій кімнаті 18 м² зі стелею 2,7 м потрібно близько 1750 Вт. Біметалева секція з паспортом 180 Вт при котлі 70/55 °C віддає лише 94 Вт, тож секцій треба 19, а не 10.

Саме на цьому кроці помиляється більшість розрахунків «з інтернету». Паспортну потужність секції виробник вказує для гарячої води 90/70 °C, а сучасний конденсаційний котел чи тепловий насос працюють значно холоднішою водою. Радіатор, підібраний «за паспортом», у таких системах недогріває кімнату в морози, і власник звинувачує котел. Нижче — як порахувати тепловтрати, перерахувати потужність секції під свою систему і не втратити ще 10–20% тепла на підключенні та розміщенні.

Чому правило «одна секція на 2 м²» не працює

Правило «одна секція на 2 м²» або «100 Вт на квадратний метр» придумане для старих панельних будинків із центральним опаленням 95/70 °C. Воно не враховує ні висоту стелі, ні утеплення стін, ні температуру води, тож у сучасному будинку дає похибку в півтора-два рази в будь-який бік.

Три речі, які це правило ігнорує:

• Об'єм, а не площа. Кімната зі стелею 3,2 м втрачає на 18% більше тепла, ніж така сама кімната з висотою 2,7 м.
• Якість огороджень. Утеплена стіна з газоблоку з фасадною мінватою втрачає вдвічі менше, ніж неутеплена цегла в 1,5 цеглини.
• Температура води. Одна й та сама секція при 80/60 °C і при 45/35 °C віддає тепла в 3,3 раза по-різному.

Тому розрахунок роблять у два етапи: спочатку скільки ватів потрібно саме цій кімнаті, потім скільки ватів реально віддасть одна секція у вашій системі.

Скільки тепла потрібно кімнаті

Потреба кімнати в теплі — це її тепловтрати в найхолоднішу п'ятиденку року. Для швидкої оцінки множать об'єм кімнати на питомі тепловтрати будинку у ватах на кубометр і додають поправку на кількість зовнішніх стін.

Поправки, які додають до цього числа:

1. Кутова кімната з двома зовнішніми стінами — помножте на 1,2.
2. Велике вікно чи панорамне скління понад 30% площі стіни — ще +10%.
3. Перший поверх над холодним підвалом або кімната під неутепленим дахом — ще +10–15%.
4. Регіон. Цифри в таблиці розраховані на морози до −20…−22 °C, як у Києві, Харкові, Сумах. Для Одеси, Миколаєва, Херсона й Закарпаття (−16…−18 °C) можна відняти 10%, для Карпат вище 600 м — додати 10–15%.

Для будинку, який будують з нуля, точніше замовити тепловий розрахунок за проєктом: він враховує реальні товщини утеплювача й площу вікон. Про те, як визначають загальну потужність системи і що з нею робити далі, розказано в статті опалення приватного будинку.

Чому секція віддає менше, ніж написано в паспорті

Паспортна потужність секції — це тепловіддача при певному температурному напорі ΔT: різниці між середньою температурою води в радіаторі й повітрям у кімнаті. Українські та китайські виробники здебільшого вказують ΔT 70 (вода 90/70 °C, кімната +20 °C), європейські за стандартом EN 442 — ΔT 50 (75/65/20). Що нижчий напір, то менше тепла.

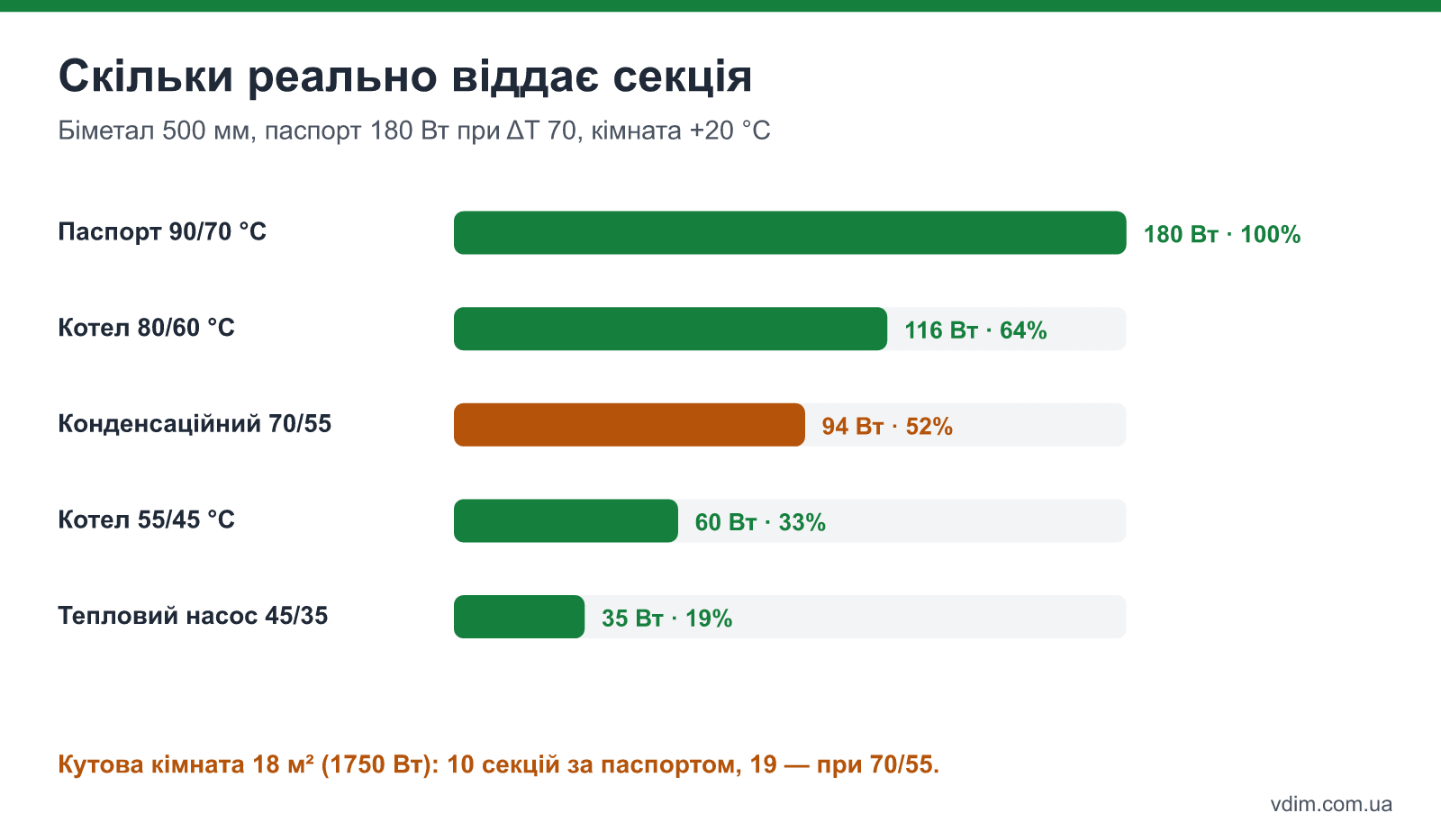

Залежність не лінійна: тепловіддача падає пропорційно ΔT у степені 1,3. Ось що це означає для біметалевої секції з міжосьовою відстанню 500 мм і паспортом 180 Вт при ΔT 70:

Висновок для кімнати з нашого прикладу (1750 Вт): «за паспортом» вистачить 10 секцій, при котлі 70/55 потрібно 19, при 55/45 — 30. Для теплового насоса з водою 45/35 радіатор знадобиться на 50 секцій, що фізично безглуздо. Тому під тепловий насос ставлять низькотемпературні радіатори великої площі або теплу підлогу. Як підбирають систему під тепловий насос, розібрано в статті тепловий насос для будинку.

Якщо в паспорті вашого радіатора вказано ΔT 50, а не 70, помножте цю цифру на 1,55 — отримаєте еквівалент при ΔT 70 для калькулятора нижче.

Порахуйте секції для своєї кімнати

Калькулятор об'єднує обидва етапи. Введіть площу й висоту кімнати, оберіть тип будинку й кількість зовнішніх стін, а потім паспортну потужність секції при ΔT 70 і режим вашої системи. Режим котла дивіться в налаштуваннях: у більшості газових котлів це температура подачі, а обратка зазвичай на 10–20 °C нижча.

Для кутової кімнати 18 м² у частково утепленому будинку калькулятор дає 1750 Вт тепловтрат, 94 Вт на секцію при 70/55 °C і 19 секцій. Розрахунок «за паспортом» показав би 10 — майже вдвічі менше. Таку кількість зручно розбити на два радіатори по 10 секцій: під вікном і біля другої зовнішньої стіни.

Біметал, алюміній, чавун чи сталева панель: що змінюється в розрахунку

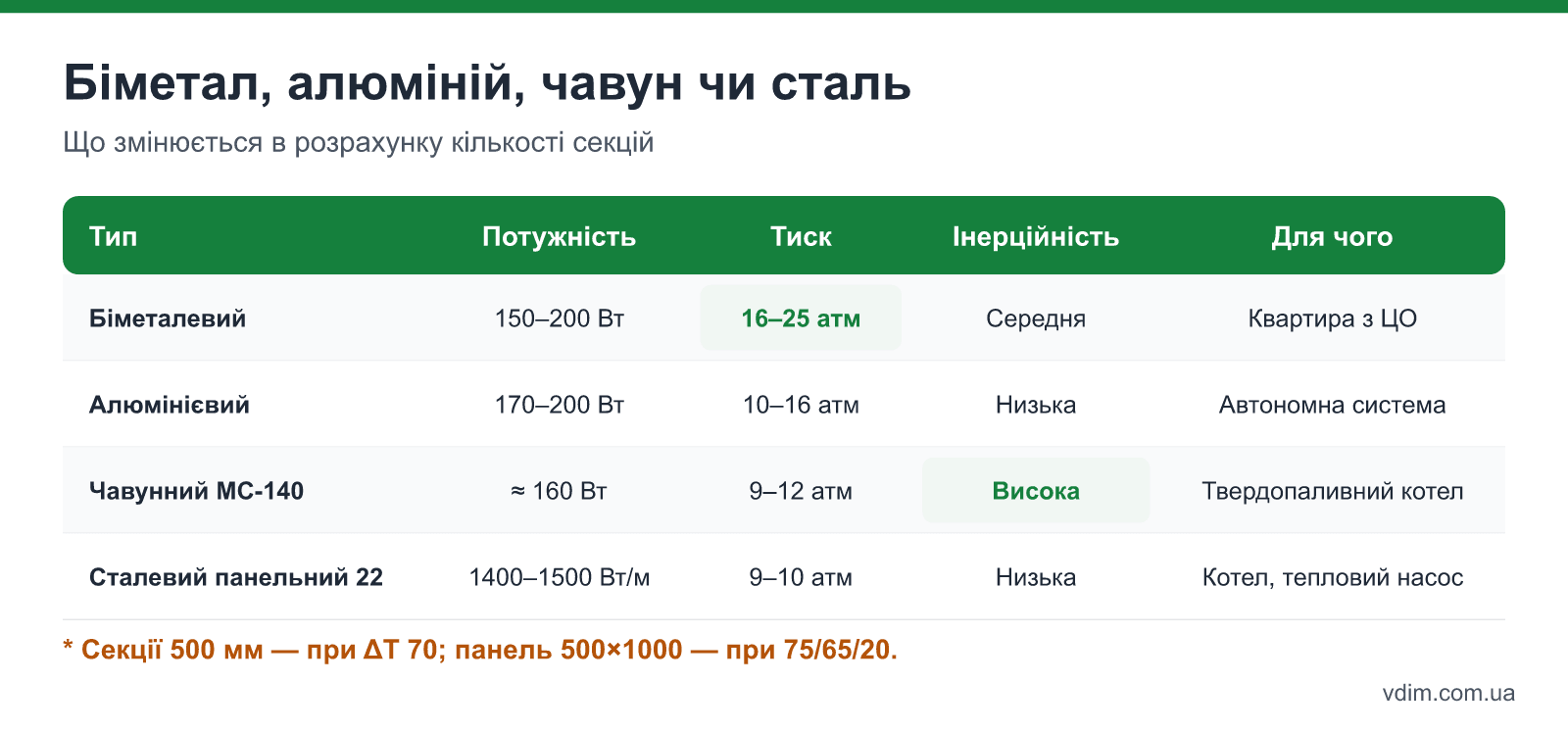

Тип радіатора майже не змінює формулу: змінюються тільки потужність секції й те, як швидко радіатор реагує на термостат. Порівнювати моделі треба за паспортною потужністю при однаковому ΔT, а не за назвою матеріалу.

• Біметалевий — сталевий колектор в алюмінієвому корпусі. Потужність секції 500 мм — 150–200 Вт при ΔT 70, робочий тиск 16–25 атм. Головний вибір для квартир із центральним опаленням, де бувають гідроудари.
• Алюмінієвий — легкий і швидкий, 170–200 Вт на секцію. Чутливий до кислотності води й блукаючих струмів, тому підходить для автономної системи з підготовленим теплоносієм.
• Чавунний — найінерційніший: довго нагрівається і довго віддає тепло після зупинки котла. Секція МС-140-500 — близько 160 Вт при ΔT 70, вага 7–8 кг. Добре працює з твердопаливним котлом, де температура «гуляє».
• Сталевий панельний — продається не секціями, а готовими розмірами. Потужність шукайте в таблиці виробника: панель тип 22 висотою 500 мм і довжиною 1000 мм дає близько 1400–1500 Вт при 75/65/20. Вибирають тип (11, 22, 33) і довжину, а не кількість секцій.

Для низькотемпературних систем площа віддачі важливіша за матеріал. Панельний радіатор тип 33 або високий секційний (міжосьова 800–1000 мм) при тій самій ширині віддає в 1,5–2 рази більше, ніж стандартний 500 мм.

Як підключення і розміщення «з'їдають» тепло

Правильна кількість секцій — лише половина результату: ще 10–30% тепла можна втратити через схему підключення, декоративний екран чи штору. Паспортна потужність виміряна для діагонального підключення й відкритого радіатора під вікном.

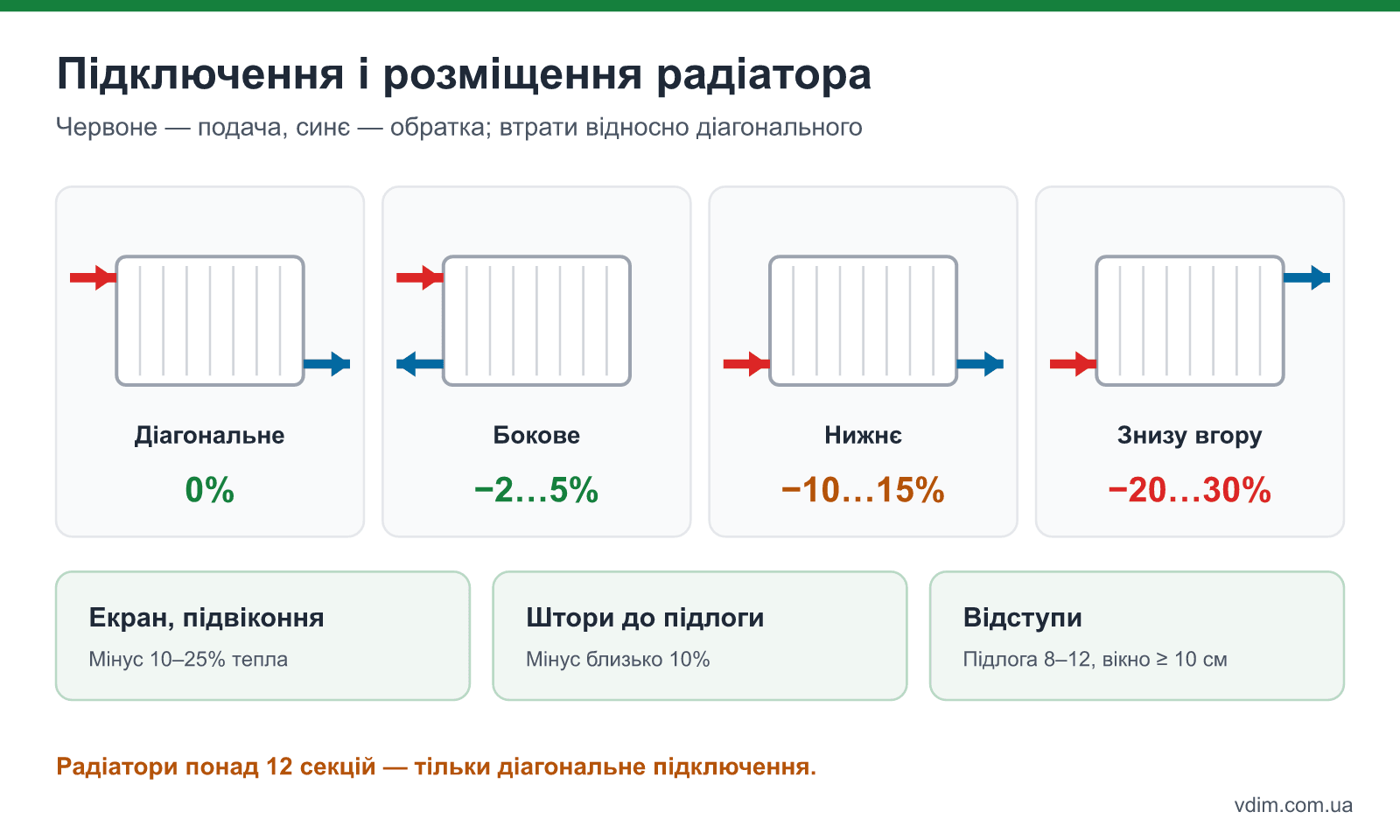

Орієнтовні втрати тепловіддачі відносно діагонального підключення:

1. Діагональне — подача зверху, обратка знизу з протилежного боку. Еталон, 0%. Обов'язкове для радіаторів довших за 12 секцій.
2. Бокове одностороннє — подача зверху, обратка знизу з того самого боку. Мінус 2–5% на коротких радіаторах; на довгих дальні секції ледь теплі.
3. Нижнє (сідлове) — обидві труби знизу, улюблене дизайнерами. Мінус 10–15%.
4. Подача знизу, обратка зверху — помилка монтажу. Мінус 20–30%, радіатор холодний зверху.
5. Декоративний екран чи широке підвіконня, що нависає більше ніж на 2/3 глибини, — мінус 10–25%.
6. Щільні штори до підлоги — мінус близько 10%, а тепло йде на скло.

Монтажні відстані теж впливають на тепловіддачу: від підлоги 8–12 см, від підвіконня не менше 10 см, від стіни 3–5 см. Радіатор під вікном має займати 50–75% ширини вікна: тоді він перекриває холодний потік від скла. Як цей потік зменшити з боку самого вікна, розказано в статті як вибрати металопластикові вікна.

Коли секцій виходить забагато

Якщо розрахунок дає понад 12–14 секцій на один прилад, радіатор не збільшують, а ділять на два. Довгий секційний радіатор погано прогрівається на дальньому кінці навіть при діагональному підключенні, а в кімнаті з'являються холодні зони.

Що робити, коли секцій виходить нереально багато:

• Розбити на два прилади під різними вікнами або вздовж двох зовнішніх стін кутової кімнати.
• Взяти вищу модель: секція з міжосьовою 800 мм дає приблизно в 1,5 раза більше тепла, ніж 500 мм, за тієї ж ширини.
• Перейти на панельний радіатор тип 33 — три ряди панелей і ребер на тій самій довжині.
• Підняти температуру води на найхолодніші дні, якщо котел це дозволяє, але конденсаційний котел тоді втрачає 5–10% ККД.
• Зменшити тепловтрати: утеплення горища чи підлоги часто дешевше за додаткові радіатори. Про утеплення підлоги над підвалом є окремий розбір — холодна підлога на першому поверсі.
• Додати теплу підлогу у ванній, кухні чи на першому поверсі будинку. Порівняння варіантів — у статті тепла підлога: водяна чи електрична.

Протилежна ситуація теж трапляється: у сучасному утепленому будинку при котлі 80/60 розрахунок може дати 5–6 секцій на кімнату. Ставити менше не варто: запас у 10–15% дозволяє знизити температуру води й працювати котлу в економному режимі, а термоголовка все одно не дасть кімнаті перегрітися.

Що перевірити перед покупкою радіаторів

Перед замовленням варто звірити кілька цифр, які найчастіше стають причиною холодних кімнат у першу ж зиму.

1. Перевірте, при якому ΔT вказана потужність — шукайте в паспорті «ΔT 70», «ΔT 50» або «75/65/20». Якщо умов немає, вважайте, що це ΔT 70.
2. Дізнайтеся реальний режим котла — для конденсаційного котла чесно рахувати 70/55 або 55/45, а не 90/70.
3. Порахуйте кожну кімнату окремо — кутова спальня і внутрішня ванна потребують різної кількості тепла на квадратний метр.
4. Перевірте робочий тиск — для квартири з центральним опаленням не менше 16 атм, краще біметал.
5. Заплануйте термоголовки на кожен радіатор, крім одного-двох у кімнаті з термостатом котла.
6. Залиште місце під монтажні відстані — не ховайте радіатор у нішу під широким підвіконням.
