Ухил каналізаційної труби діаметром 50 мм — 3 см на метр довжини, труби 110 мм — 2 см на метр. Мінімально допустимі значення — 2,5 см/м для Ø50 і 1,2 см/м для Ø110, а для зовнішньої труби Ø160 вистачає 1 см/м. Ухил понад 15 см/м так само шкідливий, як і замалий: вода тікає швидше за відходи, і труба замулюється.
Ухил — це те, що змушує каналізацію працювати без насоса: вода і все, що вона несе, рухаються самопливом. Помилка тут проявляється не одразу, а через пів року — засмічення в одному й тому самому місці, булькання в сифонах, запах. Переробляти каналізацію під плиткою значно дорожче, ніж один раз правильно порахувати перепад, тому розрахунок роблять ще до штроб і стяжки.
Який ухил потрібен для труб різного діаметра
Ухил каналізаційної труби вимірюють у сантиметрах перепаду на метр довжини або в частках: 3 см/м — це 0,03, або 3%. Для внутрішньої каналізації норматив залежить від діаметра: що товща труба, то менший ухил потрібен, бо в ній більший потік і швидкість самоочищення.

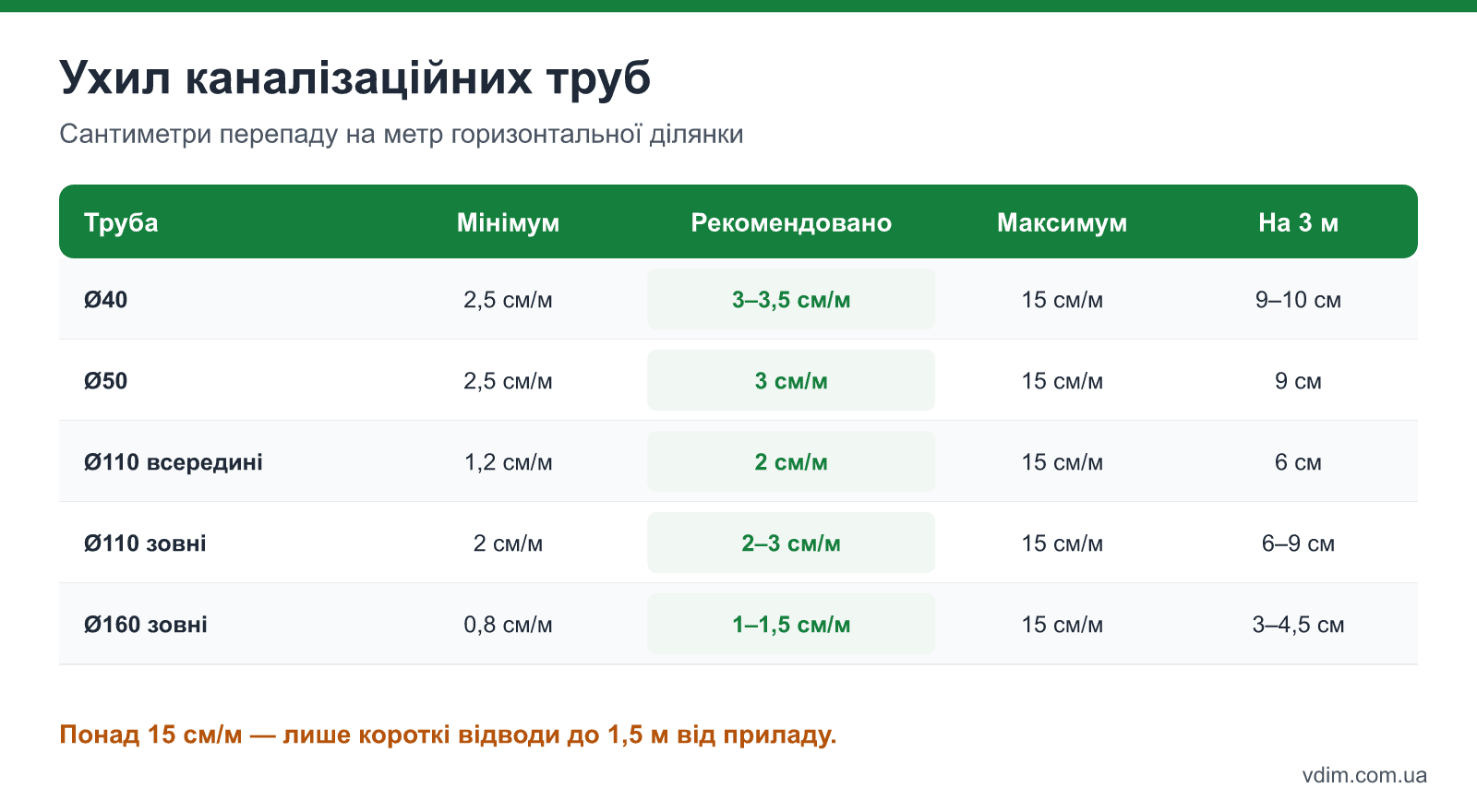

| Труба | Що до неї підключають | Мінімальний ухил | Рекомендований | Перепад на 3 м |
|---|---|---|---|---|
| Ø40 | Умивальник, біде | 2,5 см/м | 3–3,5 см/м | 9–10 см |
| Ø50 | Мийка, ванна, душ, пральна і посудомийна машини | 2,5 см/м | 3 см/м | 9 см |
| Ø110 всередині | Унітаз, лежак під підлогою, збірна лінія | 1,2 см/м | 2 см/м | 6 см |
| Ø110 зовні | Випуск із будинку до септика чи мережі | 2 см/м | 2–3 см/м | 6–9 см |
| Ø160 зовні | Довгий випуск, кілька будинків | 0,8 см/м | 1–1,5 см/м | 3–4,5 см |
Ці цифри відповідають вимогам до внутрішньої каналізації будинків і практиці монтажу. Максимальний ухил для будь-якого діаметра — 15 см/м; виняток — короткі відводи до 1,5 м від приладу, наприклад, від унітаза до стояка.
Чому не можна робити ухил «з запасом»
Здавалося б, що крутіше, то краще: вода стече швидше. Насправді при ухилі понад 5–6 см/м у трубі Ø50 вода обганяє тверді частинки — жир, волосся, залишки їжі — і вони осідають на стінках. Через рік на тих самих місцях утворюється пробка. Крім того, швидкий потік у довгій крутій трубі створює розрідження і висмоктує воду з гідрозатвору сифона, і в кімнату йде запах.
Типові помилки з ухилом і їхні наслідки:
- Замалий ухил, 1 см/м на Ø50 — вода стоїть у трубі, жир осідає, засмічення раз на кілька місяців.
- Зворотний ухил на окремій ділянці — частіше після стяжки, яка «підняла» трубу. Там завжди стоїть вода з мулом.
- Провис між кріпленнями — труба Ø110 без опор провисає, і в провисі утворюється «болото».
- Надто крутий спуск у довгій лінії — зрив гідрозатворів і булькання сифонів, коли зливають воду в іншому приладі.
- Злам ухилу — стрибок по висоті через два відводи по 45° посередині горизонтальної лінії. Тут вода втрачає швидкість, і саме тут засмічення.
Якщо запах каналізації вже з'явився, причину спершу шукають у сифонах і гідрозатворах, а не в ухилі — порядок пошуку розписаний у статті запах каналізації у ванній.
Як порахувати перепад і висоту врізки
Перепад каналізаційної труби дорівнює довжині горизонтальної ділянки, помноженій на ухил: 4 м труби Ø50 при 3 см/м дають 12 см. Щоб зрозуміти, чи вистачить висоти, до цього перепаду додають висоту врізки в стояк над підлогою і порівнюють із висотою випуску приладу — сифона мийки, трапу душу, виходу пральної машини.

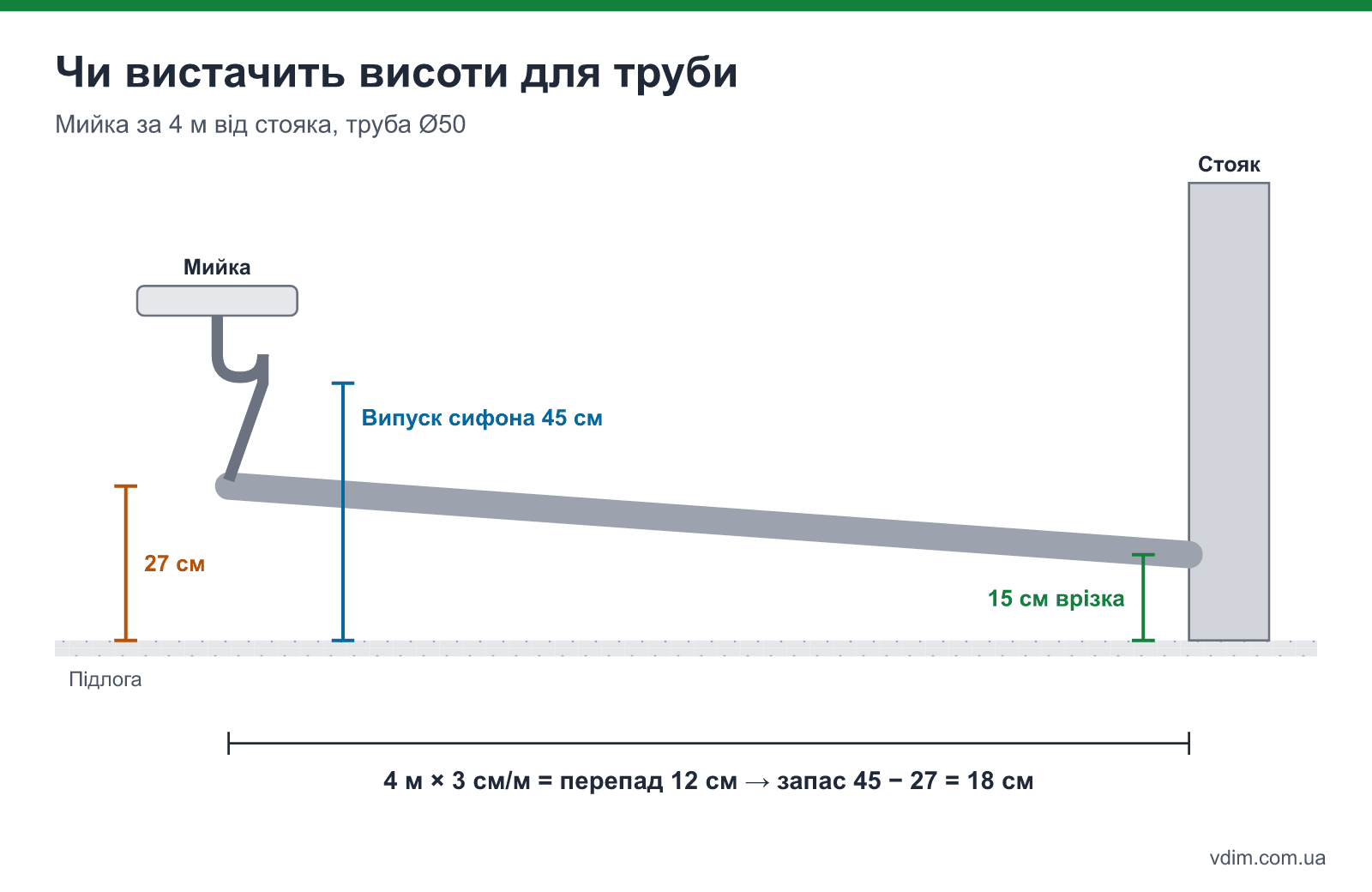

Приклад 1. Кухонна мийка за 4 м від стояка, труба Ø50, ухил 3 см/м. Трійник у стояку на висоті 15 см від підлоги. Перепад — 12 см, отже початок труби під мийкою має бути на висоті 27 см. Сифон мийки виходить на висоті 45–50 см — запас 18 см, усе гаразд.
Приклад 2. Душ без піддону з трапом у підлозі за 2,5 м від стояка. Перепад — 7,5 см, з тією ж врізкою на 15 см початок труби мав би бути на висоті 22,5 см. А випуск трапу — лише 6–8 см над плитою перекриття. Не вистачає 15 см: потрібно або піднімати підлогу душової зони подіумом, або знижувати врізку в стояк, або ставити трап із мінімальною висотою і розміщувати душ ближче до стояка. Такі речі вирішують на етапі планування ремонту ванної кімнати — до того, як вибрано плитку.
Перепад каналізаційної труби
Від'ємний запас означає, що прилад стоїть занизько: піднімайте його, знижуйте врізку або скорочуйте трасу.
Ухил зовнішньої каналізації до септика
Зовнішню каналізаційну трубу Ø110 від будинку до септика кладуть з ухилом 2–3 см на метр, Ø160 — від 1 см/м. Для траси 12 м це 24–36 см перепаду, і від цього залежить, на якій глибині опиниться вхідний патрубок септика — а отже, й глибина котловану під нього.
Як порахувати глибину траси:
- Визначте глибину випуску з будинку. Зазвичай труба виходить через фундамент на глибині 0,5–1,0 м нижче рівня землі.
- Додайте перепад. 12 м × 2 см/м = 24 см. Вхід у септик буде на 24 см глибше за випуск.
- Перевірте глибину промерзання. Для більшості областей України це 0,8–1,0 м, для півдня — 0,6–0,8 м, для Карпат і півночі — до 1,2 м. Якщо труба мілкіша, її утеплюють спіненим поліетиленом або плитами XPS зверху.
- Виставте трубу на піщану подушку 10–15 см, а не на ґрунт: на камінні чи грудках вона з часом прогнеться, і ухил зламається.
- Поставте оглядовий колодязь на кожному повороті й не рідше ніж через 15 м прямої траси.
Об'єм септика, тип очищення і вимоги до відстаней розібрано в статті септик для приватного будинку.

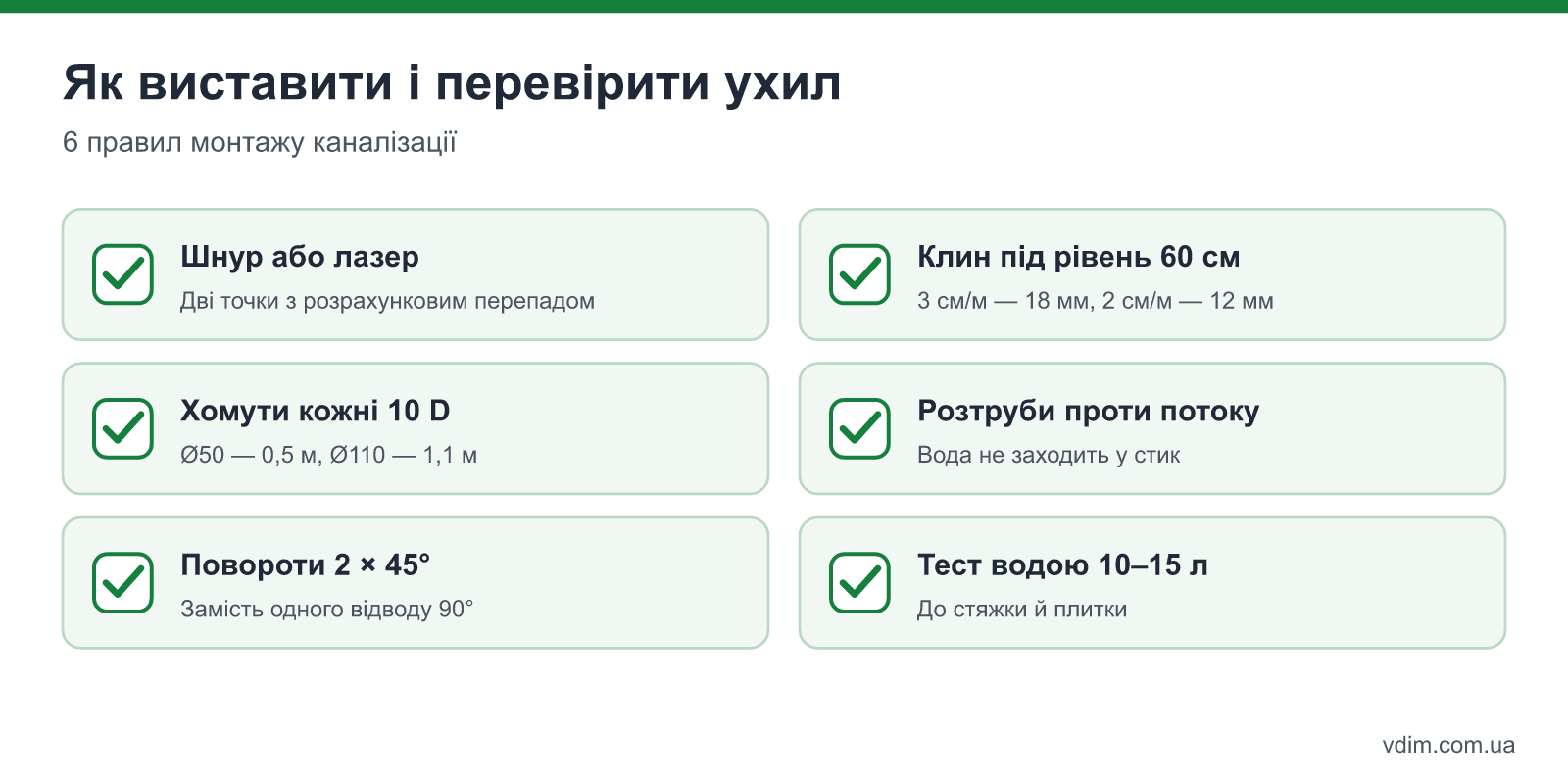

Як виставити і перевірити ухил під час монтажу
Найнадійніше виставляти ухил по натягнутому шнуру або лазерному рівню: відмічають на стіні дві точки — початок і кінець труби з розрахованим перепадом, натягують між ними шнур і кріплять хомути по ньому. Перевіряють будівельним рівнем із клином або цифровим рівнем, який показує ухил у відсотках.
- Рівень 60 см — при ухилі 3 см/м під нижній кінець рівня має проходити клин 18 мм, при 2 см/м — 12 мм.
- Кріплення — кожні 10 діаметрів по горизонталі: близько 0,5 м для Ø50 і 1,1 м для Ø110. Під розтрубами хомути ставлять обов'язково.
- Розтруби — проти потоку. Труба вставляється в розтруб за напрямком руху води, інакше на стику збирається бруд.
- Повороти — двома відводами по 45° замість одного на 90°: так менше опору і засмічень.
- Перевірка водою перед стяжкою і плиткою: залийте 10–15 л води у верхню точку і подивіться, чи не залишилася калюжа в трубі (видно на прозорій ревізії або по звуку) і чи сухі всі стики.
Що ще питають про ухил каналізації
Скільки сантиметрів на метр ухил труби 110 для унітаза?
Для внутрішньої труби Ø110 від унітаза — 2 см на метр, мінімум 1,2 см/м. Якщо унітаз стоїть поряд зі стояком і відвід коротший за 1,5 м, ухил може бути більшим, аж до прямого підключення під кутом.
Чи можна покласти каналізаційну трубу без ухилу?
Ні, горизонтальна труба без ухилу постійно тримає воду з осадом і засмічується. Якщо висоти для ухилу не вистачає, застосовують насос-подрібнювач (санітарну помпу) з напірною трубою або переносять прилад ближче до стояка.
Як збільшити ухил, якщо стяжку вже залито?
Найпростіше — підняти прилад: поставити ванну чи піддон на подіум, мийку — трохи вище. Якщо це неможливо, частину траси перекладають у штробі в стяжці. Знижувати трійник у стояку багатоквартирного будинку самостійно не можна — стояк є спільним майном, і такі роботи погоджують з ОСББ чи управителем.
